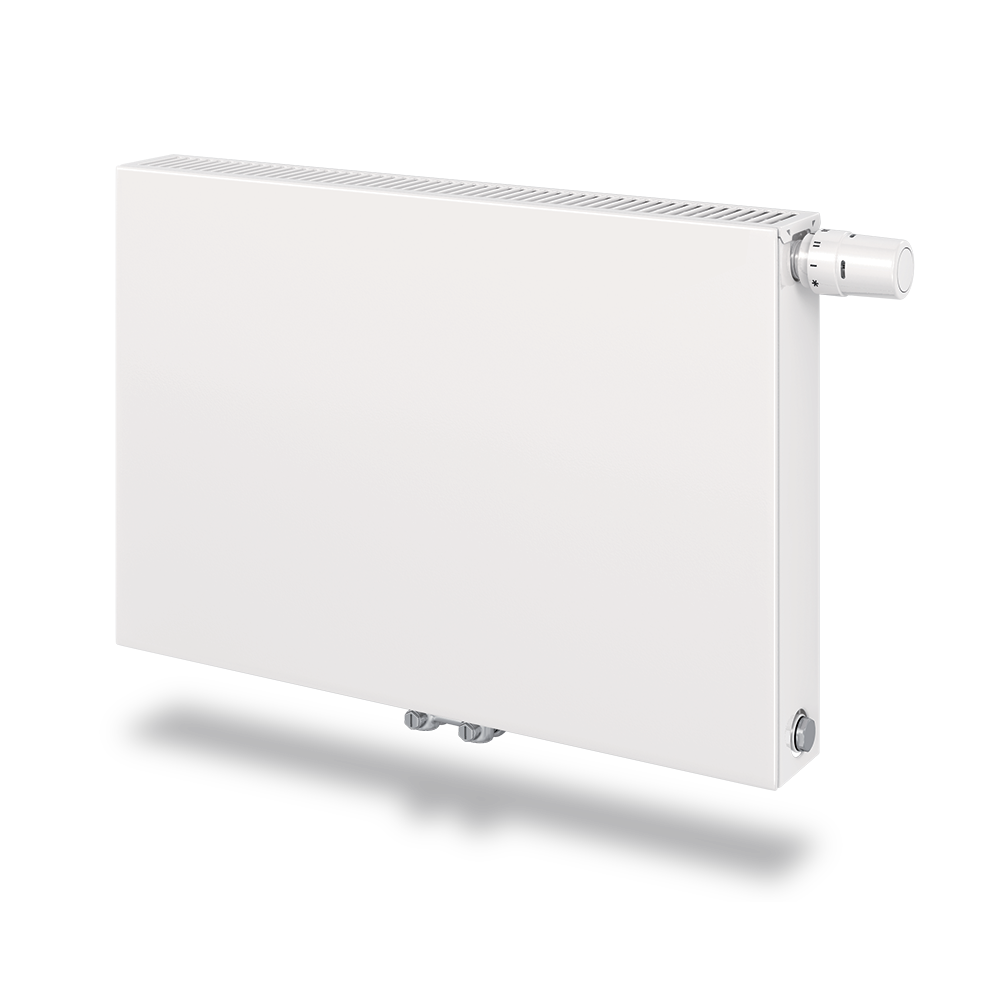

T6: революция среди радиаторов
Благодаря инновационной технологии центрального нижнего подключения и оптимальной энергоэффективности T6 устанавливает стандарты для отопления помещений, а также комфорт и лёгкость использования – преимущества которые устроят самого взыскательного клиента!

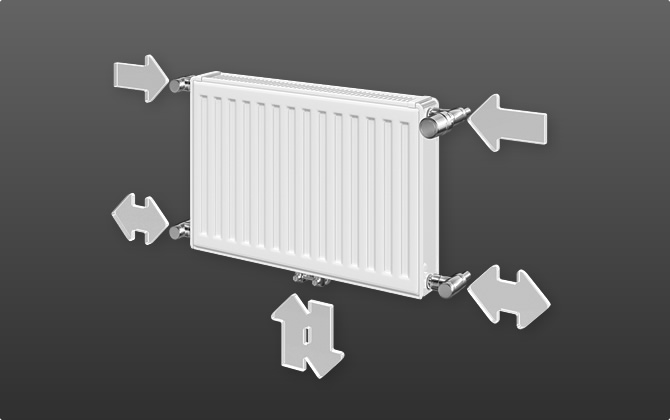

Подключение к системе отопления возможно через любые из 6 патрубков.
Размер радиатора легко поменять даже после окончания монтажных работ.
Термостатический элемент можно установить с любой стороны радиатора.

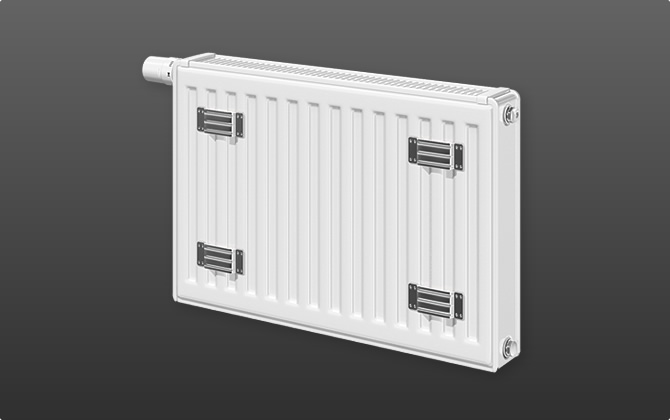

Возможна поставка радиаторов без скоб на задней стенке радиатора.

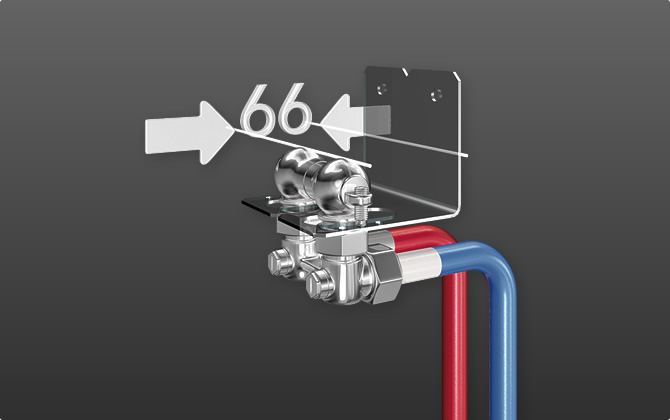

Стандартное расстояние от стены для всех типов радиаторов с центральным подключением.
Возможна установка байпаса для проведения испытаний системы отопления без радиатора.
Модельный ряд
Технология T6 построена на симметрии оси радиатора, таким образом создавая безграничную гибкость. T6, центральное нижнее подключение, идеально симметрично. Это идеальное сочетание дизайна и уникальной технологии. Благодаря этой запатентованной технологии и специальной геометрии греющих панелей, T6 предоставляет сверхвысокую мощность обогрева. Следовательно, становится возможным обогреть помещения особенно быстро, и гарантирует оптимальный уровень температурного комфорта.
Разнообразные размеры и различные исполнения учитывают кол-во конвективных решёток и греющих панелей, выражаясь в широком диапазоне моделей, подходящем для различных требований.
Тип 11 PM
|
Тип 11 PM
|
|
одна греющая панель с одной конвективной решеткой
|
| Высота |
300 |
400 |
500 |
600 |
900 |
| Длина |
до 2400 |
до 2600 |
до 2000 |
| Глубина |
63 |
Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм.
подключение: 4 x internal thread G 1/2 and 2 x external thread G 3/4 bottom centre
испытательное давление: 13 бар
рабочее давление: 10 бар
рабочая температура: 110 °C

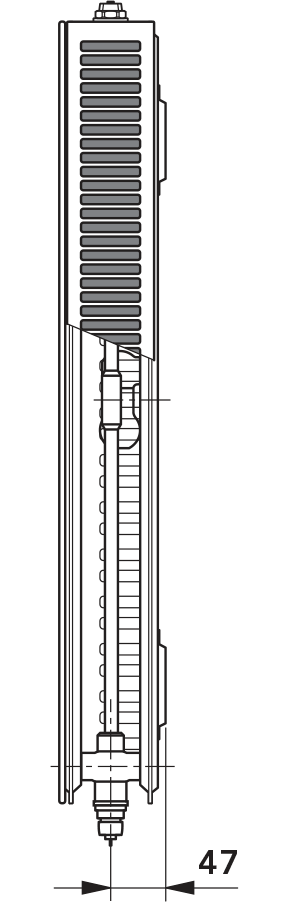

Тип 21 PM-S
|
Тип 21 PM-S
|
| 2 греющие панели с двумя конвективными решетками |
| Высота |
300 |
400 |
500 |
600 |
900 |
| длина |
до 2400 |
до 3000 |
до 2000 |
| Глубина |
82 |
Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм.
подключение: 4 x internal thread G 1/2 and 2 x external thread G 3/4 bottom centre
испытательное давление: 13 бар
рабочее давление: 10 бар
рабочая температура: 110 °C

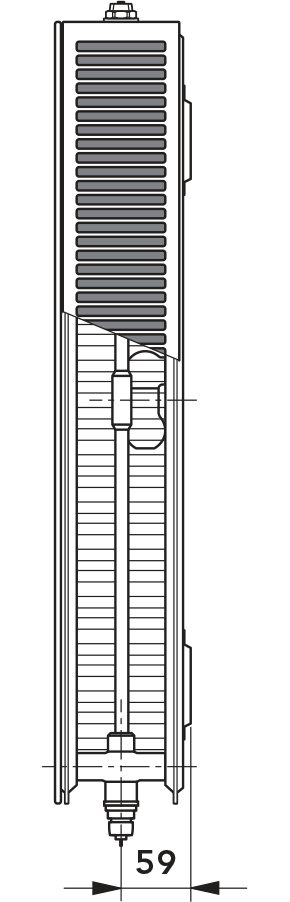

ТИП 22 PM
|
ТИП 22 PM
|
| 2 греющие панели с двумя конвективными решётками |
| Высота |
300 |
400 |
500 |
600 |
900 |
| длина |
до 3000
|
до 2000 |
| Глубина |
107 |
Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм.
подключение: 4 x internal thread G 1/2 and 2 x external thread G 3/4 bottom centre
испытательное давление: 13 бар
рабочее давление: 10 бар
рабочая температура: 110 °C

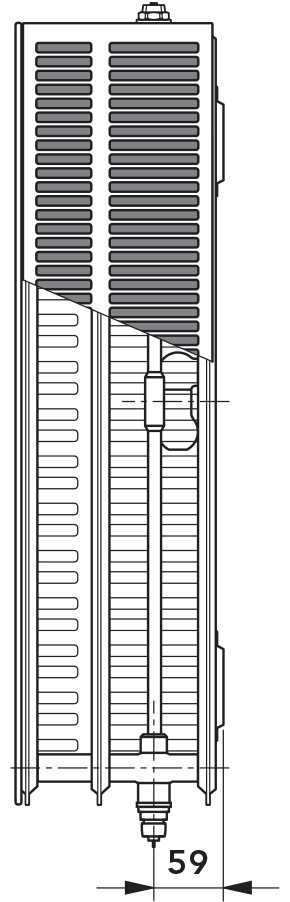

ТИП 33 PM
|
ТИП 33 PM
|
| 3 греющие панели с тремя конвективными решётками |
| Высота |
300 |
400 |
500 |
600 |
900 |
| длина |
до 3000 |
до 2200 |
до 1800 |
| Глубина |
168 |
Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм.
подключение: 4 x internal thread G 1/2 and 2 x external thread G 3/4 bottom centre
испытательное давление: 13 бар
рабочее давление: 10 бар
рабочая температура: 110 °C
Техническая информация

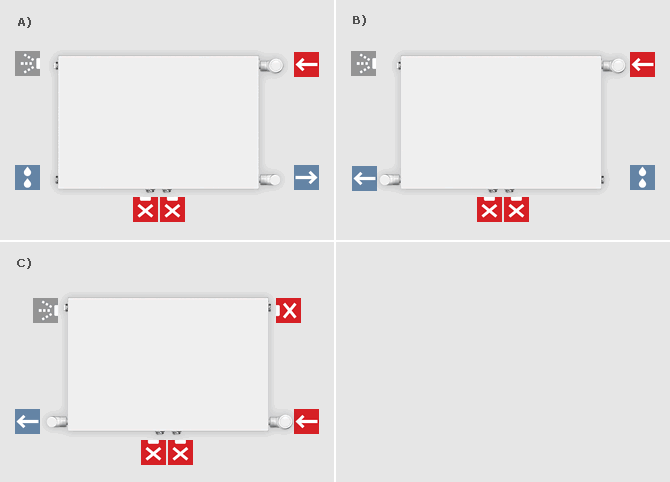

Радиаторы PLAN T6 со встроенным термостатическим клапаном могут использоваться как в двухтрубной системе отопления, так и в однотрубной при условии использования узла подключения с байпасом. Радиаторы PLAN T6 можно подключать также и через боковые патрубки подключения при использовании отдельного термостатического клапана.
Радиаторы поставляются готовыми для монтажа в 2-х трубной системе отопления, также с предустановленными на заводе настройками kv, подходящими для данной мощности радиатора.
Для центрального отопления с большой разницей температуры подачи и возврата термостатический вентиль с бесступенчатой настройкой доступен по требованию.
подача
возврат
заглушка
воздухоотводчик
слив
Внимание:
Когда используются радиаторы T6-ПЛАН С ЦЕНТРАЛЬНЫМ НИЖНИМ ПРИСОЕДИНЕНИЕМ в качестве радиатора с боковым присоединением ¾ пластиковые резьбовые заглушки должны быть заменены на никелированные латунные заглушки (опционально). Доступны по номеру оборудования: AZ0PL000C0002000. Дополнительно, пластиковые части специальных резьбовых присоединений должны быть удалены.
Также возможно изменить предустановленное значение kv термостатического вентиля, когда оборудование используется под давлением.
 |
Инструкции по настройке:
VOGEL&NOOT вентильные радиаторы изготовлены в соответствии с установкой в 2-х трубной системе отопления. В каждый отдельный радиатор встроен предустановленный термостатический вентиль, в соответствии с выходной мощностью радиатора. Установленное значение kv также обозначено цветом его колпачка.
Пожалуйста обратите внимание:

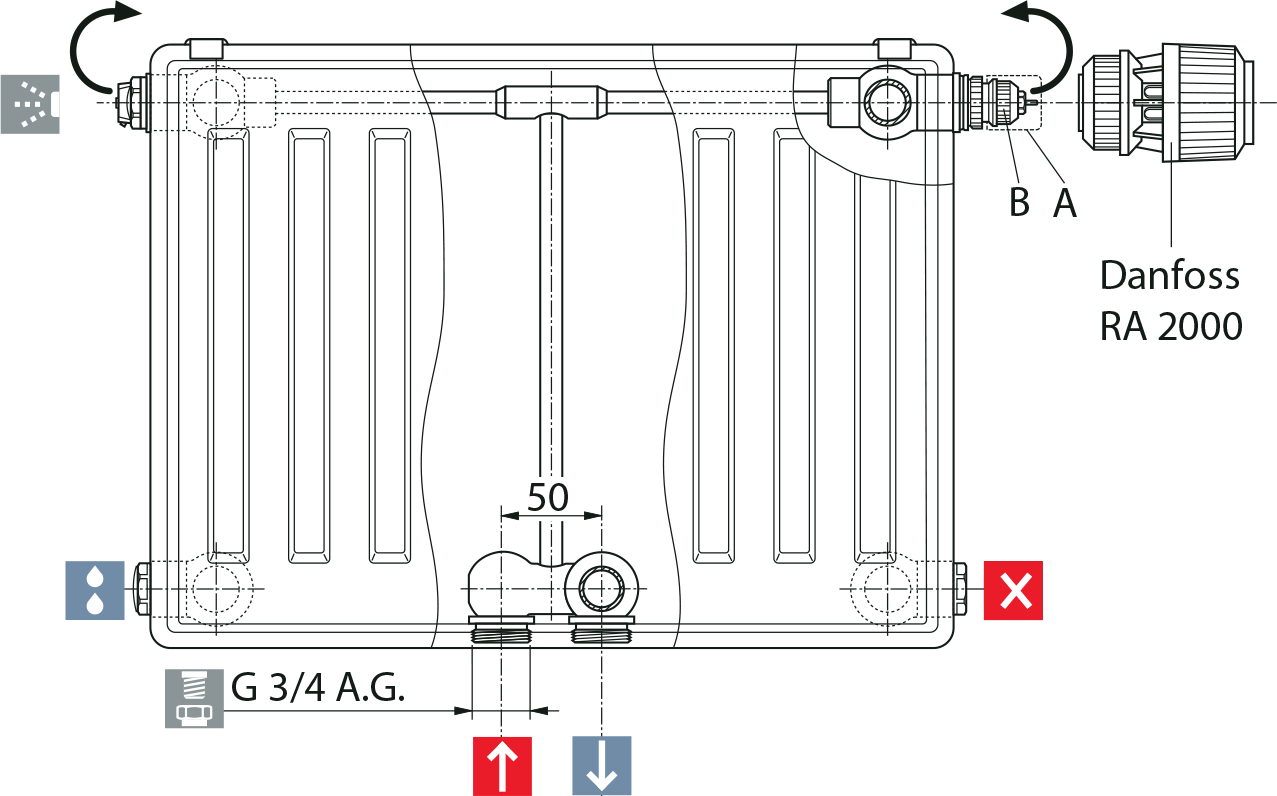

В случае необходимости регулировки значения kv оно может быть настроено на термостатическом клапане произвольно. Перемена места установки термостатического вентиля с левой стороны на правую, и наоборот, возможна в любое время в процессе эксплуатации. Радиаторы поставляются с защитными заглушками. После снятия защитной заглушки (позиция А) соответствующая термостатическая головка может быть установлена прямо на встроенный термостатический вентиль (позиция B): “RA 2000”,“RAW” by Danfoss, “VK” by Heimeier, “D” by Herz, “thera DA” by MNG and “UNI XD” by Oventrop. |
 |
В однотрубной системе отопления встроенный термостатический клапан должен быть установлен на N.
На встроенном термостатическом клапана установлена защитная заглушка. После снятия защитной заглушки на термостатический клапан может быть установлена термостатическая головка стандартна RA.
ВНИМАНИЕ: Во время монтажа радиатора в однотрубную систему отопления необходимо предусмотреть установку узла подключения с байпасом. В случае отсутствия байпаса на узле подключения система отопления работать не будет.
Смена встроенного термостатического вентиля с правой стороны на левую сторону, и, наоборот, может быть легко произведена в любое время. |
Скачать
Здесь вы можете скачать всю связанную информацию в различных файловых форматах.
Цвета
Наши радиаторы T6-ПЛАН С ЦЕНТРАЛЬНЫМ НИЖНИМ ПРИСОЕДИНЕНИЕМ доступны в 45 различных цветах.
color name color code
Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов. Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.
color name color code
Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов. Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.
color name color code
Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов. Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.
color name color code
Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов. Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.
Ссылки
Следуя ссылкам, вы найдёте разнообразную информацию, где были использованы радиаторы T6 с центральным нижним подключением. Лидеры проектов верят в инновации наших продуктов и специальных знаний многие годы.
-

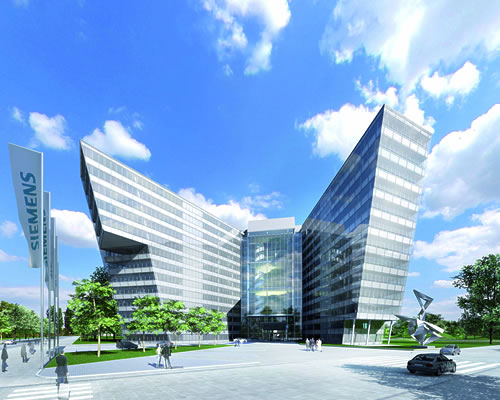

Сименс Сити
Ультра модный и высокоэффективный
Продукт: T6
Количество: 3.400
Инженер отопления: Siemens Bacon GmbH
Архитектура: Soyka/Silber/Soyka
Фото: © Siemens City
-
Euro Plaza BT 4
Огромный и современный.
Продукт: T6
Количество: 4.000
Инженер отопления: Ortner GesmbH
Архитектура: Neumann und Partner
Фото: © AnnA BlaU
-

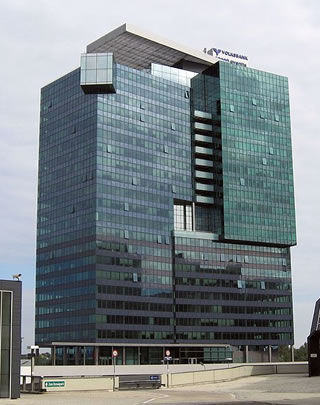

Продукт: T6
Количество: 1.500
Инженер отопления: Siemens Bacon GmbH
Архитектура: Heinz Neumann, Hans Hollein
Фото: © Invisigoth67
Маркировка CE и «ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик» (DoP)
Согласно регламенту ЕС «О строительных изделиях» продукция, используемая в строительстве, включая радиаторы и конвекторы без встроенного нагревательного элемента, должна получить маркировку СЕна основании согласованныхтоварных стандартов EN442, и иметь «ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик» (DoP). Маркировка СЕ означает, что каждое отдельное изделие изготовлено в соответствии с требованиями технологического процесса для данного типа продукции, установленного нормами в отношении его производства, проверки и поставки. Регламентвступилвюридическуюсилу 1 июля 2013 г.
Продукция компании RettigICCимеет маркировкуCE.«ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик», сделаннаяRettigICC, а также документыc детальнойинформацией о рабочих характеристиках отдельных изделий (см. приложения M и D) предоставляются в соответствии с положениями регламента «О строительных изделиях» (см. прилагаемую Декларацию о рабочих характеристиках RICCв ее последней редакции и документы, на которые она ссылается).
