Идеальный дизайн, сочетающийся с идеальным технологическим решением в отоплении.
Техническая информация Брошюра

Модельный ряд

Конвектора и стены отопления, производимые VOGEL&NOOT, соответствуют многим международным признанным стандартам качества и производственным процессам, а также сертифицированы ISO на всех этапах производства.

Quality marks

Разнообразные размеры и различные исполнения учитывают кол-во конвективных решёток и греющих панелей, выражаясь в широком диапазоне моделей, подходящем для различных требований.

Тип KK

KK модельный ряд

Тип KK 11

 KK модельный ряд

Тип KK 20
KK модельный ряд

Тип KK 22

 KK модельный ряд

Тип KK 23
KK модельный ряд

Тип KK 34

 KK модельный ряд

Тип KK 35
KK модельный ряд

Тип KK 46

 KK модельный ряд

Тип KK 58
Model KK 11 KK 20 KK 22 KK 23  KK 34 KK 35 KK46 KK 58
Высота  Высота - - - 142 70 142 70 142 70 142 70 142 70 142 70 142
214 286 214 286 214 286 214 286 214 286 214 286 214 286 214 286
Ширина  Длина 500-2400 мм (для специальных общих длин смотрите выходной график),
модель 58 до 2200 мм
Шаг с шагом 100 мм (для общей длины 1400 мм и выше: 200 мм)

Присоединения  Подключение: 2 внутренних входа G ½“ (15мм), сварены внутри для подачи и возврата. Термостатический вентиль, воздухоотводчик (также заглушка) запаяны на заводе и оснащаются в соответствии со спецификацией пользователя.

5 bar  Рабочее давление (стандартное исполнение): 5 бар

8 bar  Макс. рабочее давление (исполнение высокого давления): 8 бар

Максимальная рабочая температура  Макс. рабочая температура: 110 °C

Тип KK-S

С приваренным на заводе тепловым отражателем (не предназначенным для теплоносителя), WVO исполнение возвращает общюю потерянную теплоту обратно в помещение.
KK-S модельный ряд

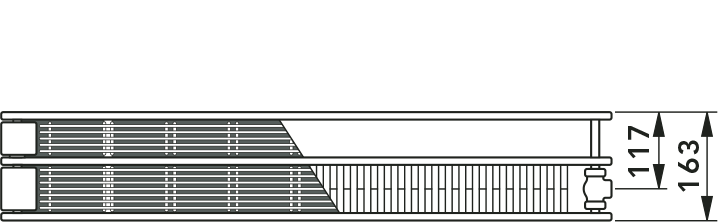

Тип KK-S 22

 KK-S модельный ряд

Тип KK-S 34
KK-S модельный ряд

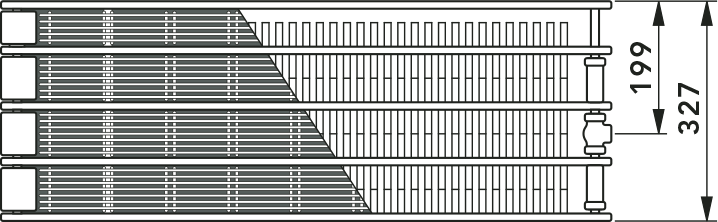

Тип KK-S 47


Model KK-S 22 KK-S 34 KK-S 47
Высота  длина 70 142 214 286 70 142 214 286 70 142 214 286
Ширина  высота 500-2400 мм (для специальных общих длин смотрите выходной график)
Шаг с шагом 100 мм (для общей длины 1400 мм и выше: 200 мм)

Присоединения  Подключение: 2 внутренних входа G ½“ (15мм), сварены внутри для подачи и возврата. Термостатический вентиль, воздухоотводчик (также заглушка) запаяны на заводе и оснащаются в соответствии со спецификацией пользователя.

5 bar  Рабочее давление (стандартное исполнение): 5 бар

8 bar  Макс. рабочее давление (исполнение высокого давления): 8 бар

Максимальная рабочая температура  Макс. рабочая температура: 110 °C

Тип KH

KH модельный ряд

Тип KH 10

 KH модельный ряд

Тип KH 11
KH модельный ряд

Тип KH 20

 KH модельный ряд

Тип KH 22
Model KH 10 KH 11 KH 20 KH 22
Высота  высота 358 430 502 358 430 502 358 430 502 358 430 502
574 646 790 574 646 790 574 646 790 574 646 790
Ширина  длина 500-2400 мм (для специальных общих длин смотрите выходной график)
Шаг с шагом 100 мм (для общей длины 1400 мм и выше: 200 мм)

Присоединения Подключение: 2 внутренних входа G ½“ (15мм), сварены внутри для подачи и возврата. Термостатический вентиль, воздухоотводчик (также заглушка) запаяны на заводе и оснащаются в соответствии со спецификацией пользователя.

5 bar  Рабочее давление (стандартное исполнение): 5 бар

8 bar Макс. рабочее давление (исполнение высокого давления): 8 бар

Максимальная рабочая температура Макс. рабочая температура: 110 °C

Техническая информация

Получите сводную информацию о наиболее важных технических данных. Для получения расширенной информации скачайте соответствующие pdf файлы.

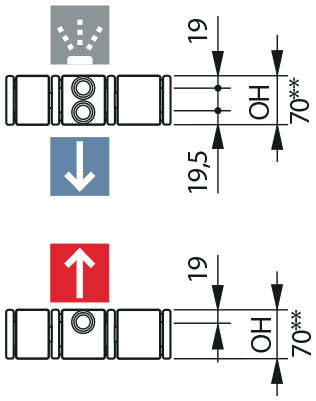

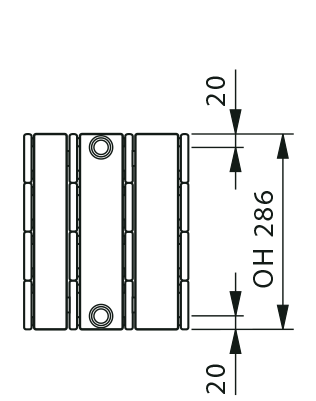

КК подключение, размеры (мм)

A) Боковое подключение
KK модельный ряд KK модельный ряд
KK модельный ряд KK модельный ряд

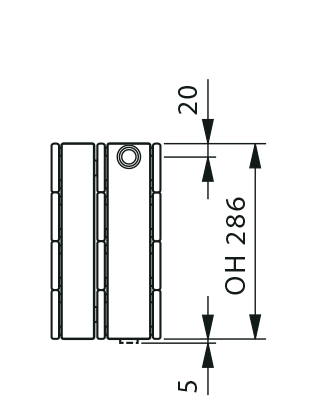

B) Подключение вертикально снизу: Модели с общей высотой 142, 214 or 286 мм могут быть поставлены с узлом подачи и возврата вертикально снизу (в качестве специального исполнения и с дополнительным оборудованием)

KK модельный ряд KK модельный ряд
KK модельный ряд
Высота высота 70** 142 214 286
Расстояние между расстояние 32 102 174 246
Horizontal boss spacing Расстояние между промежутками – 50 мм

** Доступно только с верхним-нижним, противоположными концами, боковым подключением.Примечание: При общей высоте 70 мм, вертикальное подключение снизу не доступно!

Подача Подача

Возврат Возврат

Воздухоотводчик воздухоотводчик

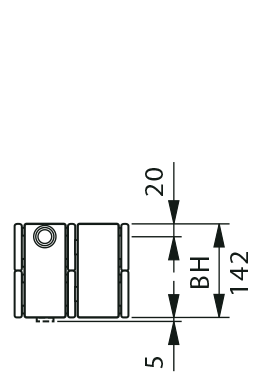

KK-S присоединительные размеры (мм)

А) Боковое подключение
KK-S типы присоединений KK-S типы присоединений
KK-S типы присоединений

B) Подключение вертикально снизу. Модели с общей высотой 142  214 или 286 мм могут быть также поставлены с подачей и возвратом вертикально снизу (как специальное исполнение и с дополнительной опцией)

KK-S типы присоединений KK-S типы присоединений
KK-S типы присоединений
Высота  высота 70** 142 214 286
Boss spacing  Расстояние между 32 102 174 246
Horizontal boss spacing  Расстояние между промежутками – 50 мм

** Доступно только с верхним-нижним, противоположными концами, боковым подключением.Примечание: При общей высоте 70 мм, вертикальное подключение снизу не доступно!

Подача  Подача

Return  Возврат

Воздухоотводчик  воздухоотводчик

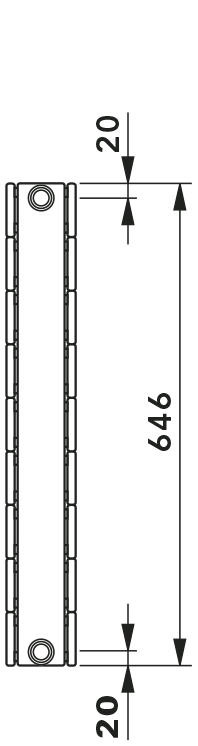

KH присоединительные размеры [mm]

KH типы размеров KH типы размеров
KH типы размеров KH типы размеров
KH типы размеров KH типы размеров
Высота  высота 358 430 502 574 646 790
Расстояние между  Расстояние между 318 390 462 534 606 750

Цвета

Горизонтальное исполнение KONTEC доступно в 45 различных цветах.

8 санитарных цветов

color name color code
Kontec горизонтальный
Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов. Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.

8 модных цветов RAL

color name color code
Kontec горизонтальный
Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов. Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.

25 классических цветов RAL

color name color code
Kontec горизонтальный
Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов. Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.

4 цвета «металлик»

color name color code
Kontec горизонтальный
Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов. Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.

Маркировка CE и «ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик» (DoP)

Согласно регламенту ЕС «О строительных изделиях» продукция, используемая в строительстве, включая радиаторы и конвекторы без встроенного нагревательного элемента, должна получить маркировку СЕна основании согласованныхтоварных стандартов EN442, и иметь «ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик» (DoP). Маркировка СЕ означает, что каждое отдельное изделие изготовлено в соответствии с требованиями технологического процесса для данного типа продукции, установленного нормами в отношении его производства, проверки и поставки. Регламентвступилвюридическуюсилу 1 июля 2013 г.

Продукция компании RettigICCимеет маркировкуCE.«ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик», сделаннаяRettigICC, а также документыc детальнойинформацией о рабочих характеристиках отдельных изделий (см. приложения M и D) предоставляются в соответствии с положениями регламента «О строительных изделиях» (см. прилагаемую Декларацию о рабочих характеристиках RICCв ее последней редакции и документы, на которые она ссылается).

ДРУГИЕ ОСОБЕННОСТИ VOGEL&NOOT

  • Температурные графики на низкие температуры. Более выгодное использование панельных радиаторов.
    • СовместимостьОтопительные приборы могут работать в широком диапазоне температур теплоносителя:
      • Температура теплоносителя от 40 до 90 °C

      • Идеальная тепловая мощность при работе с низкотемпературным теплоносителем (тепловыми насосами, электрическими котлами)



      ЭкономияОгромная экономия при новом строительстве и реконструкции:
      • До 15% больше теплоотдача отопительных приборов по сравнению с другими (совместимость со старыми системами отопления)

      • Высокая теплоотдача позволяет уменьшить типоразмер радиатора



      Быстрый контрольБыстрый нагрев и охлаждение приборов
      • Быстрое время реакции на внезапное изменение температуры (меньше потребления энергии)

      • Высокая эффективность во время коротких по времени нагревов и охлаждений

      • Возможность точно поддерживать температуру в помещении

  • Забота об экологии.
    • Высокая тепловая мощность каждого прибора также сохраняет природные ресурсы.VOGEL&NOOT заботится о экологии выпуская высокотехнологичные радиаторы и конвекторы, чтобы выбрасывая в атмосферу меньшее количество СО2 создавать комфорт в Ваших домах.
  • Предустановленные на заводе настройки KV: оптимальное гидравлическое регулирование системы
    • Преднастроенные значения Kv



      Возможно изменение предустановленного значения Kv термостатического клапана на любое значение, в том числе и в процессе эксплуатации
