DELTA BENCH

DELTA BENCH

Расчетный калькулятор
Брошюра Техническая информация (german)

Модельный ряд

Трубчатые радиаторы, производимые VOGEL&NOOT, соответствуют многим международным признанным стандартам качества и производственным процессам, а также сертифицированы ISO на всех этапах производства.

quality marks

Varying dimensions and different designs regarding the number of columns and elements lead to a wide range of models, suitable for different requiremets.

Различные размеры и вариации моделей

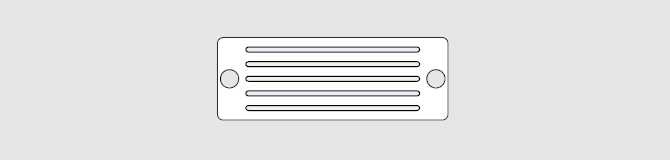

LASERLINE bench overview of models


Type 6150 6180 6200 6250 6280
Length  Bench 1850 2150 2350 2850 3150
height  Bench 422 (4)*, 472 (5)*, 522 (6)*, 572 (7)*
Depth  Bench 370
Length  Radiator 1500  1800 2000 2500 2800
Height  Radiator Bench-height minus 222
Depth  Radiator 215


* elements per block



connections  Connections: Flow: 1 x 1/2“ internal thread, bottom left;
  Return: 1 x 1/2" internal thread, bottom right

maximum operating pressure

  Max. positive operating pressure: 10 bar

maximum operatingpressure

  Max. operating temperature: 110 °C



Техническая информация

Get an overview of the most important technical data. For further information, please download the featured pdf files.

Размеры (мм)

LASERLINE architecture bench overview of models





Flow  Подача

Return  Возврат

Vent plug  Воздухоотводчик

Height  длина

Length  высота

Boss spacing  расстояние: Длина радиатора, минус 65 мм

x  Длина радиатора, плюс 350 мм

Radiator depth  Длина радиатора, плюс 35 мм

y  Количество элементов, умноженное на 50, плюс 187 мм





Скачать

Здесь вы можете скачать все соответствующие материалы в различных файловых форматах.

Цвета

The ARCHITECTURE BENCH is available in 45 different colours.

8 Sanitary colours

color name color code
LASERLINE architecture bench
A) The consoles can have a different colour as the radiator

The colours shown here are not binding. Chromatic aberrations are possible due to technical reasons.
Additional colours are available on request!

8 RAL-Trendy colours

color name color code
LASERLINE architecture bench

25 RAL-Classic colours

color name color code
LASERLINE architecture bench
A) The consoles can have a different colour as the radiator

The colours shown here are not binding. Chromatic aberrations are possible due to technical reasons.
Additional colours are available on request!

4 Metallic colours

color name color code
LASERLINE architecture bench
A) The consoles can have a different colour as the radiator

The colours shown here are not binding. Chromatic aberrations are possible due to technical reasons.
Additional colours are available on request!

Предустановленные вентили

«Вентильные радиаторы VOGEL&NOOT предварительно настроены на заводе для создания дальнейшей энергоэффективности и распределения тепловой энергии.»

Инженер Peter Doppelreiter, руководитель продуктовой группы стальных панельных радиаторов
