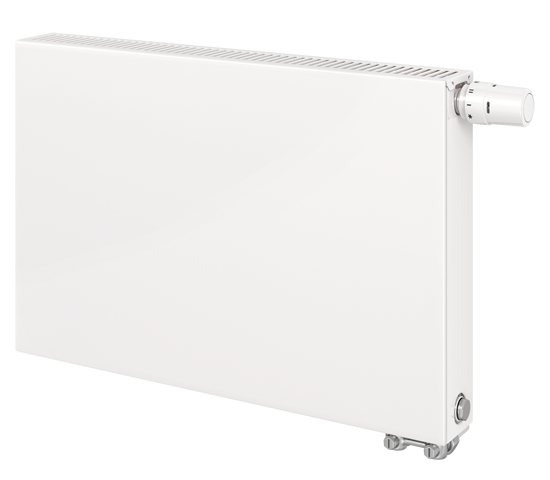

Plan Ventil Fertigheizkörper

Plan Ventil Fertigheizkörper

mit eingeschweißter Ventilgarnitur

Ein für universelle Anschlussmöglichkeiten entwickelter, zukunftsweisender Heizkörper.

Leistungsumrechner
Technik und Preise Flachheizkörper Prospekt Flachheizkörper VDI 3805 Heizkörper

Typenübersicht

  Anschlüsse: 4 x G 1/2 l.G. und 2 x G 3/4 A.G. unten rechts (auf Sonderbestellung unten links)

 Prüfüberdruck: 13 bar

  Max. Betriebsüberdruck: 10 bar

 Max. Betriebstemperatur: 110 °C

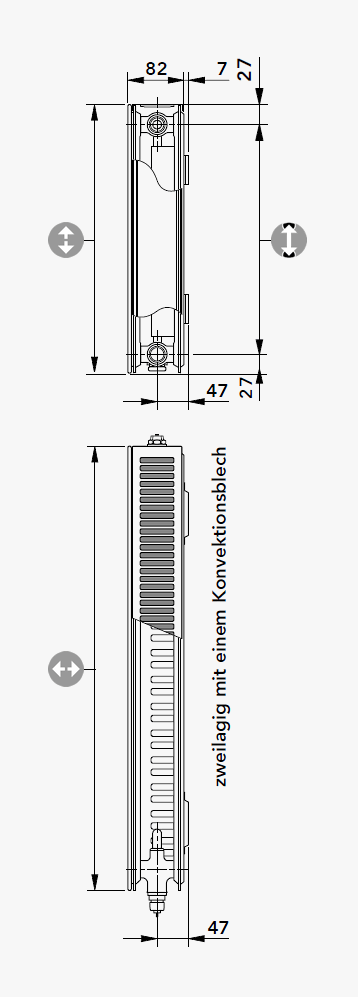

  • Type 21 PV-S

    Plan Ventilfertigheizkörper Type 21 PV-S



    Höhe 500 600 900
    Länge 400 bis 3000
    Bautiefe 82

    Stufung: alle Baulängen beginnend mit 400 mm in Stufungen zu 200 mm; zusätzlich 520, 720, 920, 1120 und 1320 mm

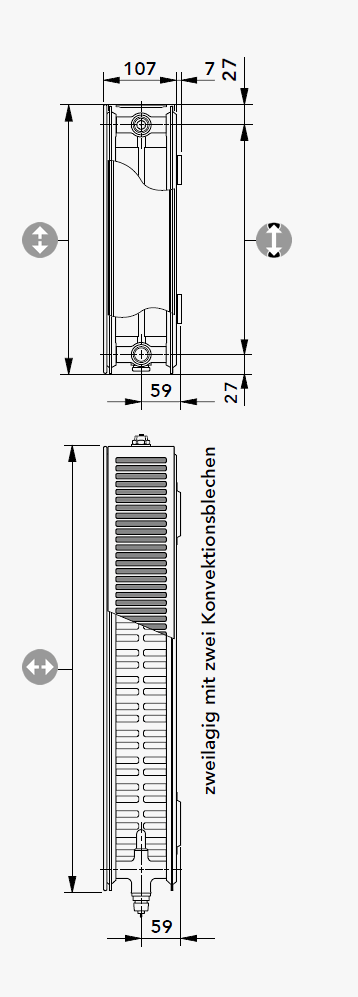

  • Type 22 PV

    Plan Ventilfertigheizkörper Type 22 PV



    Höhe 500 600 900
    Länge 400 bis 3000
    Bautiefe 107

    Stufung: alle Baulängen beginnend mit 400 mm in Stufungen zu 200 mm; zusätzlich 520, 720, 920, 1120 und 1320 mm

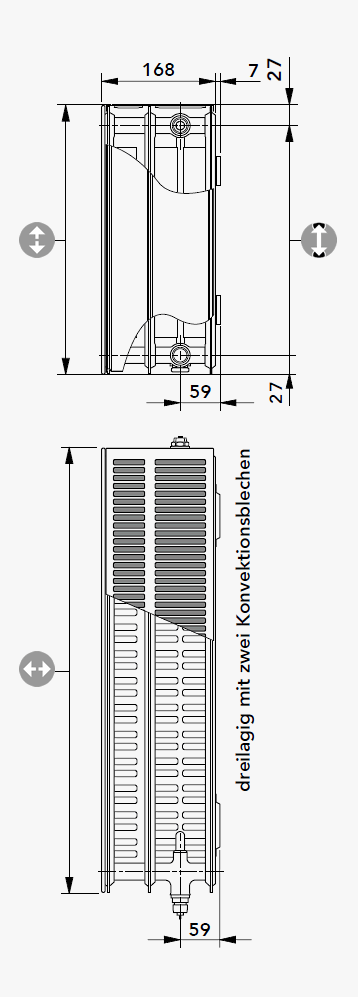

  • Type 33 PV

    Plan Ventilfertigheizkörper Type 33 PV



    Höhe 500 600 900
    Länge 400 bis 3000
    Bautiefe 168

    Stufung: alle Baulängen beginnend mit 400 mm in Stufungen zu 200 mm; zusätzlich 520, 720, 920, 1120 und 1320 mm

Die Heizkörper von VOGEL&NOOT erfüllen zahlreiche international anerkannte Qualitätsstandards, wobei die Produktionsabläufe sämtlicher Fertigungsstandorte ISO-zertifiziert sind.

Verschiedene Dimensionen und unterschiedliche Ausführungen, betreffend der Anzahl an Lagen und Konvektionsblechen, führen zu einer großen Modellauswahl, passend für die unterschiedlichsten Anforderungen.

Darüber hinaus werden die Qualitäts- und Leistungsangaben der VOGEL&NOOT-Flachheizkörper von anerkannten europäischen Instituten permanent überprüft und bestätigt.

Technische Informationen

Der Plan Ventil Fertigheizkörper mit eingeschweißter Ventilgarnitur ist sowohl für Zweirohranlagen als auch für Einrohranlagen unter Verwendung eines Einrohrverteilers geeignet.

Zusätzlich zum Anschluss von unten ermöglicht die technisch ausgereifte Konzeption auch andere, von Kompaktheizkörpern bekannte Anschlussmöglichkeiten, wie einseitiger und wechselseitiger Anschluss.

Werkseitig wird der Heizkörper für Zweirohranlagen mit der kv-Werteinstellung entsprechend der Heizkörperleistung ausgeliefert.

Anschlussarten - Zweirohrsystem

A) Anschluss einseitig
B) Anschluss einseitig
C) Anschluss reitend (Achtung: Minderleistung)
D) Anschluss wechselseitig


Multifunctional radiator connection modes



Flow  Vorlauf

Return  Rücklauf

Blank plug  Blindstopfen

Vent plug  Entlüftung

Drain plug  Entleerung




kv-Wert Tabelle

kv-value chart



Selbstverständlich ist eine Korrektur der Ventilvoreinstellung auch unter Anlagendruck möglich.

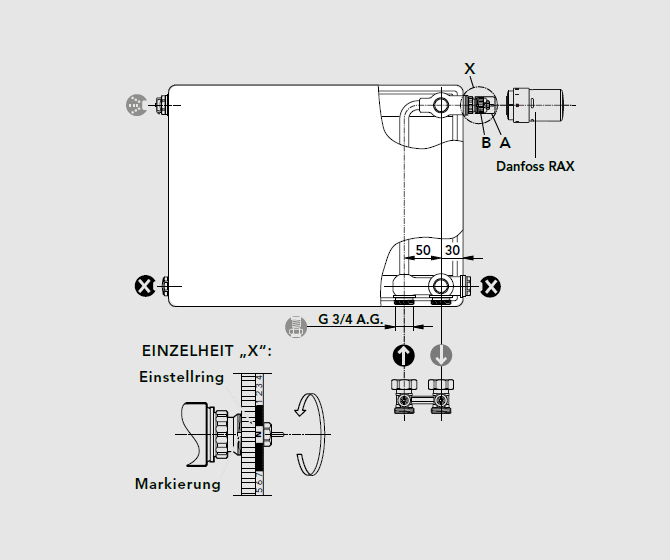

Zweirohrbetrieb - Einstellhinweise

Plan-Ventil-Fertigheizkoerper - Zweirohrbetrieb



Einstellhinweise: Die  Ventilheizkörper sind werkseitig für Zweirohrsysteme ausgerüstet. Jeder Heizkörper ist, abhängig von seiner Heizleistung, mit einem voreingestellten Ventileinsatz ausgerüstet. Zusätzlich ist die kv-Voreinstellung auf der Stirnseite farblich gekennzeichnet..

Hinweis: Falls individuelle Anpassungen notwendig sind, können die voreingestellten kv-Werte bedarfsgerecht verändert werden.

Der Heizkörper wird mit montierter Baustellenkappe angeliefert. Nach der Demontage der Baustellenkappe (Pos. A) können die Thermostatköpfe „COSMO“ „RA 2000“ bzw. „RAW“ der Fa. Danfoss, „VK“ der Fa. Heimeier, „thera DA“ der Fa. MNG sowie „UNI XD“ der Fa. Oventrop direkt auf das Einbauventil (Pos. B) montiert werden.

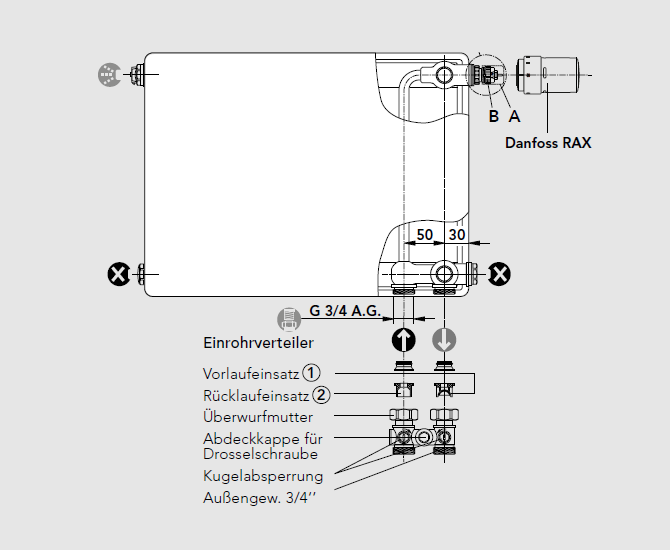

Einrohrbetrieb - Einstellhinweise und Richtwerte

Plan-Ventil-Fertigheizkoerper - Einrohrbetrieb



Im Einrohrbetrieb ist das Einbauventil auf N zu justieren.

Der Heizkörper wird mit montierter Baustellenkappe angeliefert. Nach der Demontage der Baustellenkappe (Pos. A) können die Thermostatköpfe „COSMO“ „RA 2000“ bzw. „RAW“ der Fa. Danfoss, „VK“ der Fa. Heimeier, „thera DA“ der Fa. MNG sowie „UNI XD“ der Fa. Oventrop direkt auf das Einbauventil (Pos. B) montiert werden.

Achtung: Bei der Montage des Einrohrverteilers ist zu beachten, dass der Rücklaufeinsatz (2) im Rücklauf und der Vorlaufeinsatz (1) im Vorlauf eingebaut sind.



Downloads

Hier können Sie sich wichtige Daten in unterschiedlichen Formaten downloaden.

Farben

Der T6-MITTENANSCHLUSSHEIZKÖRPER ist in 71 Farben und 12 Spezialoberflächen erhältlich.

Sanitärfarben

  • S0075 Jasmin
  • S0091 Pergamon
  • S0094 Natura
  • S0087 Bahamabeige
  • S0084 Anemone
  • S0077 Magnolia
  • S0164 Banana
  • S0088 Manhatten

Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus technischen Gründen möglich. Weitere Wunschfarben auf Anfrage!

RAL-Farben

  • RAL9016 Verkehrsweiß
  • RAL 9010 Reinweiss
  • RAL 9001 Cremeweiss
  • RAL 250-2 Lemon Glow
  • RAL 1023 Verkehrsgelb
  • RAL 1012 Zitronengelb
  • RAL 1004 Gelbgold
  • RAL 1027 Currygelb
  • RAL 6034 Pastelltürkis
  • RAL 5014 Taubenblau
  • RAL 5009 Azurblau
  • RAL 5015 Himmelblau
  • RAL 5017 Verkehrsblau
  • RAL 5022 Nachtblau
  • RAL 5002 Ultramarinblau
  • RAL 5001 Grünblau
  • RAL 9005 Tiefschwarz
  • RAL 7021 Schwarzgrau
  • RAL 1033 Dahliengelb
  • RAL 2003 Pastellorange
  • RAL 2004 Reinorange
  • RAL 3000 Feuerrot
  • RAL 3005 Weinrot
  • RAL 4002 Rotviolett
  • RAL 4007 Purpurviolett
  • RAL 4008 Signalviolett
  • RAL 290 70 20 Mauve Haze
  • RAL 290 40 45 Mystic Purple
  • RAL 4009 Pastellviolett
  • RAL 3015 Hellrosa
  • RAL 3014 Altrosa
  • RAL 6019 Weißgrün
  • RAL 120 80 60 Modern green
  • RAL 120 70 70 E-Green
  • RAL 150 60 60 Green Apple
  • RAL 6033 Minttürkis
  • RAL 6004 Blaugrün
  • RAL 8017 Schokoladenbraun
  • RAL 8019 Graubraun
  • RAL 040 80 05 Caffé Latte
  • RAL 7035 Lichtgrau
  • RAL 7040 Fenstergrau
  • RAL 7001 Silbergrau
  • RAL 7037 Staubgrau
  • RAL 7030 Steingrau
  • RAL 7013 Braungrau
  • RAL 7015 Schiefergrau
  • RAL 7016 Anthrazitgrau
  • RAL 7024 Graphitgrau
  • RAL 9006 Weissaluminium
  • RAL 9007 Graualuminium

Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus drucktechnischen Gründen möglich. weitere Wunschfarben auf Anfrage!

Spezialoberflächen

  • S0145 Creme White
  • S0142 White Textured
  • S0141 Black Textured
  • S0147 Anodic Brown
  • S0148 Anodic Black
  • S0149 Anodic Natura
  • S0201 Metal Alu
  • S0102 Metal Grey
  • S0146 Anodic Bronze
  • S0104 Metal Black
  • S0144 Brown Grey
  • S0143 Light Grey

CE-Kennzeichnung und Leistungserklärung (DoP)

Die EU Bauprodukteverordnung erfordert in Übereinstimmung mit den relevanten harmonisierten EN 442-Produktnormen und der Leistungserklärung (DoP), dass Bauprodukte einschließlich Radiatoren und Konvektoren ohne integrierte Wärmequelle CE gekennzeichnet sein müssen. Die CE Kennzeichnung bedeutet, dass jedes einzelne Produkt den Anforderungen des Herstellungsprozesses des Produkts gemäß den Bestimmungen für Herstellung, Test und Lieferung entspricht. Die Verordnung ist am 1. Juli 2013 in Kraft getreten.

Rettig ICC Produkte sind CE gekennzeichnet und die Leistungserklärung von Rettig ICC sowie die Unterlagen Anhang D und M mit der detaillierten Leistungsbeschreibung der Produkte, auf die verwiesen wird, sind entsprechend der Bauproduktenverordnung verfügbar. Siehe beiliegend die aktuelle Leistungserklärung von RICC und die damit verknüpften Dateien.
