NEWA eLINE - Elektroheizkörper

• Anschlussfertig (Schuko Stecker)
• Innovative PTC-Folientechnik
• Geringe Bautiefe
• Erhältlich in 71 Farben und 12 Spezialoberflächen
• Offene oder geschlossene Handtuchhalter

NEWA eLINE - EINFACH & INDIVIDUELL

Der NEWA eLINE Elektroheizkörper steht für noch nie dagewesene Designvielfalt.



Typenübersicht

Der Elektroheizkörper NEWA eLINE steht Ihnen in verschiedenen Dimensionen zur Verfügung.

  • Nennhöhe 1430 mm

     Höhe  Bauhöhe: 1430
     Länge  Baulänge: 514
     Bautiefe  Bautiefe:* 61-73
     NEWA eLINE Nennleistung  Nennleistung:** 460 W

    Angaben in mm
    * inkl. Wandabstand
    ** bei Raumtemperatur 20°C / intern gemessene Werte

  • Nennhöhe 1730 mm

     Höhe  Bauhöhe: 1730
     Länge  Baulänge: 514
     Bautiefe  Bautiefe:* 61-73
     NEWA eLINE Nennleistung  Nennleistung:** 560 W

    Angaben in mm
    * inkl. Wandabstand
    ** bei Raumtemperatur 20°C / intern gemessene Werte

Technische Informationen

Die Elektroheizkörper der Familie NEWA eLINE sind elegante Design- und Badezimmerheizkörper, mit eingebauter Elektroheizung.

Ausführung: Elektroheizkörper mit PTC-Folientechnik. Selbstregeleffekt - Die temperaturabhängige PTC-Heizfolie regelt die Oberflächentemperatur des Heizkörpers eigenständig - durch Veränderung des elektrischen Wiederstandes.

Elektrischer Anschluss: Anschlussfertig (Schuko Stecker), Schutzklasse I, IP 44, Kabellänge 1,5 m

Serienmäßige Grundausstattung:
• Wandbefestigungsset mit Schrauben und Dübel
• Montageanleitung
• PTC-Heizfolie
• Programmierbares FUNK - Raumthermostat
• Empfänger weiss

Die Handtuchhalter sind als Zubehör erhältlich.

Wichtig: Dieser Heizkörper muss von einem qualifizierten Elektriker angeschlossen werden.


PTC-Folie

Der NEWA eLINE verfügt über eine selbstregelnde PTC-Heizfolie

Genießen Sie die innovative Behaglichkeit.

Abmessungen bei Nennhöhe 1430 mm


NEWA eLINE Abmessungen

Bauhöhe 1430
Baulänge 514
Bautiefe 61 - 73
offen 50; geschlossen 40
x-Abmessungen 250
Y-Symbol 250
Z-Symbol 250

Angaben in mm
Handtuchbügel sind nicht im Lieferumfang enthalten


Abmessungen bei Nennhöhe 1730 mm


NEWA eLINE Abmessungen

Bauhöhe 1730
Baulänge 514
Bautiefe 61 - 73
offen 50; geschlossen 40
x-Abmessungen 250
Y-Symbol 300
Z-Symbol 300

Angaben in mm
Handtuchbügel sind nicht im Lieferumfang enthalten

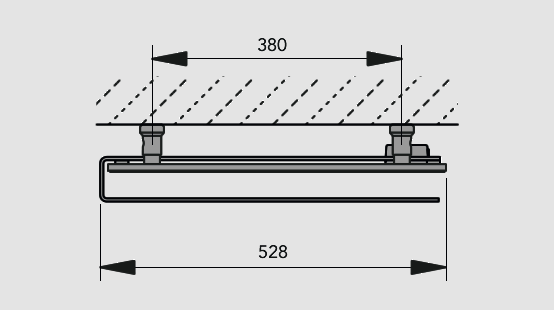

Abmessungen Handtuchbügel offen

NEWA eLINE Handtuchbügel offen

Abmessungen Handtuchbügel geschlossen

NEWA eLINE Handtuchbügel geschlossen

Zubehör

CONTROL E3 Programmiereinheit

Control E3 Programmiereinheit

CONTROL E3 Funk Thermostatkopf für hydraulische Heizkörper

Control E3 Funk Thermostatkopf für hydraulische Heizkörper

HANDTUCHBÜGEL

Pro Heizkörper können bis zu 3 Handtuchhalter zusätzlich verwendet werden. Diese sind als Zubehör und in offener bzw. geschlossener Ausführung verfügbar. Sie können individuell in den verfügbaren Farben und Oberflächen bestellt werden.

NEWA eLINE Handtuchhalter

Programmierbares FUNK-RAUMTHERMOSTAT

Zur serienmäßigen Grundausstattung des NEWA eLINE Elektroheizkörpers liefern wir Ihnen dieses programmierbare Funk-Raumthermostat.

Raumthermostat

Downloads

Hier können Sie sich wichtige Daten in unterschiedlichen Formaten downloaden.

Farben

Der Elektroheizkörper NEWA eLINE ist in 71 Farben und 12 Spezialoberflächen erhältlich. Heizkörper-Grundgerät, Frontpaneel und Handtuchhalter können dabei in unterschiedlichen Farben gestaltet werden.

Sanitärfarben

  • S0075 Jasmin
  • S0091 Pergamon
  • S0094 Natura
  • S0087 Bahamabeige
  • S0084 Anemone
  • S0077 Magnolia
  • S0164 Banana
  • S0088 Manhatten

Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus technischen Gründen möglich. Weitere Wunschfarben auf Anfrage!

RAL-Farben

  • RAL9016 Verkehrsweiß
  • RAL 9010 Reinweiss
  • RAL 9001 Cremeweiss
  • RAL 250-2 Lemon Glow
  • RAL 1023 Verkehrsgelb
  • RAL 1012 Zitronengelb
  • RAL 1004 Gelbgold
  • RAL 1027 Currygelb
  • RAL 6034 Pastelltürkis
  • RAL 5014 Taubenblau
  • RAL 5009 Azurblau
  • RAL 5015 Himmelblau
  • RAL 5017 Verkehrsblau
  • RAL 5022 Nachtblau
  • RAL 5002 Ultramarinblau
  • RAL 5001 Grünblau
  • RAL 9005 Tiefschwarz
  • RAL 7021 Schwarzgrau
  • RAL 1033 Dahliengelb
  • RAL 2003 Pastellorange
  • RAL 2004 Reinorange
  • RAL 3000 Feuerrot
  • RAL 3005 Weinrot
  • RAL 4002 Rotviolett
  • RAL 4007 Purpurviolett
  • RAL 4008 Signalviolett
  • RAL 290 70 20 Mauve Haze
  • RAL 290 40 45 Mystic Purple
  • RAL 4009 Pastellviolett
  • RAL 3015 Hellrosa
  • RAL 3014 Altrosa
  • RAL 6019 Weißgrün
  • RAL 120 80 60 Modern green
  • RAL 120 70 70 E-Green
  • RAL 150 60 60 Green Apple
  • RAL 6033 Minttürkis
  • RAL 6004 Blaugrün
  • RAL 8017 Schokoladenbraun
  • RAL 8019 Graubraun
  • RAL 040 80 05 Caffé Latte
  • RAL 7035 Lichtgrau
  • RAL 7040 Fenstergrau
  • RAL 7001 Silbergrau
  • RAL 7037 Staubgrau
  • RAL 7030 Steingrau
  • RAL 7013 Braungrau
  • RAL 7015 Schiefergrau
  • RAL 7016 Anthrazitgrau
  • RAL 7024 Graphitgrau
  • RAL 9006 Weissaluminium
  • RAL 9007 Graualuminium

Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus drucktechnischen Gründen möglich. weitere Wunschfarben auf Anfrage!

Spezialoberflächen

  • S0145 Creme White
  • S0142 White Textured
  • S0141 Black Textured
  • S0147 Anodic Brown
  • S0148 Anodic Black
  • S0149 Anodic Natura
  • S0201 Metal Alu
  • S0102 Metal Grey
  • S0146 Anodic Bronze
  • S0104 Metal Black
  • S0144 Brown Grey
  • S0143 Light Grey

CE-Kennzeichnung und Leistungserklärung (DoP)

Die EU Bauprodukteverordnung erfordert in Übereinstimmung mit den relevanten harmonisierten EN 442-Produktnormen und der Leistungserklärung (DoP), dass Bauprodukte einschließlich Radiatoren und Konvektoren ohne integrierte Wärmequelle CE gekennzeichnet sein müssen. Die CE Kennzeichnung bedeutet, dass jedes einzelne Produkt den Anforderungen des Herstellungsprozesses des Produkts gemäß den Bestimmungen für Herstellung, Test und Lieferung entspricht. Die Verordnung ist am 1. Juli 2013 in Kraft getreten.

Rettig ICC Produkte sind CE gekennzeichnet und die Leistungserklärung von Rettig ICC sowie die Unterlagen Anhang D und M mit der detaillierten Leistungsbeschreibung der Produkte, auf die verwiesen wird, sind entsprechend der Bauproduktenverordnung verfügbar. Siehe beiliegend die aktuelle Leistungserklärung von RICC und die damit verknüpften Dateien.

Gesamtbuch Technik & Preise

Gesamtbuch Technik & Preise

Technische Informationen und Preise zu unserem umfangreichen Produktsortiment finden Sie in unserem Gesamtbuch. Jetzt online durchblättern oder als PDF downloaden.


Zur Download-Übersicht


Die VOGEL&NOOT Elektroheizung erfüllt die Anforderungen an die umweltgerechte Gestaltung von Einzelraumheizgeräten. Darüber hinaus ist dieser Elektroheizkörper ÖVE-geprüft.
