Edelstahlverteiler

Edelstahlverteiler

Die modernen FLOORTEC Heizkreis-Verteilersysteme sichern die perfekte Wärmeverteilung im ganzen Haus.

Fußboden-Heizkreisverteiler aus Edelstahl nach EN1264-4

Durch ihre innovative Technik arbeiten sie zuverlässig, bedarfsgerecht und besonders kostensparend. Die neue integrierte Absperrung pro Heizkreis ermöglicht auf einfache Weise die voneinander unabhängige Abgleich- und Absperrfunktion gemäss EN 1264-4. Die Verteilerventile sind für die Aufnahme von FLOORTEC Stellantrieben vorbereitet. Unterschiedliche Ventilstellungen generieren unterschiedliche Durchflussmengen.
Sie garantieren dadurch eine individuelle und genau auf die Ansprüche Ihrer Kunden zugeschnittene Regulierung der Raumtemperatur. Die manuellen Entlüfter ermöglichen die Entlüftung von Vor- und Rücklauf und erhöhen damit Betriebssicherheit und Benutzerkomfort.

Die Fußboden-Heizkreisverteiler werden auf Edelstahlbügeln vormontiert, in einer stabilen, rutschsicheren Kartonage geliefert. Ausgelegt für zwei bis zwölf Heizkreise, erfüllt dieser alle Ansprüche an Leistungsfähigkeit und Langlebigkeit. Die modernen FLOORTEC Heizkreis-Verteilersysteme sichern die perfekte Wärmeverteilung im ganzen Haus.

Einbauposition
Für Steigstrang-Montage links und rechts, sowie über Kopf.

Funktionsweise
Vor- und Rücklaufbalken des Verteilers werden an das Heizungssystem angeschlossen.
Über die ebenfalls erhältlichen Verschraubungen lassen sich die Heiz-/Kühlkreise problemlos an die zwei bis zwölf Eurokonus-Abgänge anschließen. Die ausgelegte Durchflussmenge wird je Kreis am Topmeter eingestellt. Raumthermostate mit Stellantrieben sorgen für raumindividuelle Behaglichkeit.

Gebäudekategorien
• Wohnungsbauten, Einfamilienhaussiedlungen, Mehrfamilienhäuser
• Heime und Spitäler
• Verwaltungs- und Dienstleistungsbauten
• Hotels und Restaurants
• Schulhäuser und Turnhallen, Sportanlagen
• Gewerbe- und Industriebauten

Vorteile
• Erfüllt EN 1264-4
• Leichter, moderner und robuster Verteilerbalken aus Edelstahl
• Abgleich mit den bewährten Topmetern im Vorlauf
• Kegelförmige Ventilform für feinstufigen Durchlass
• 100% Dichtheitsprüfung
• Manueller Entlüfter
• VL/RL Thermometer

ABMESSUNGEN (mm)

Abmessungen FLOORTEC Edelstahlverteiler



Abmessungen - FLOORTEC Edelstahlverteiler


STELLANTRIEB FÜR EDELSTAHLVERTEILER

Jede Abweichung vom Sollwert der Raumtemperatur veranlasst den Stellantrieb, eine entsprechende Hubbewegung an das Ventil weiterzugeben.Regler und Stellantrieb arbeiten nach dem „AUF/ZU“-Prinzip. Variables rhythmisches Öffnen und Schliessen, abhängig vom Wärmeleistungsbedarf, bewirkt außerdem ein stetigähnliches Regelverhalten.

Type  Funktion
FLOORTEC Stellantrieb 24 V NC
FLOORTEC Stellantrieb 230 V NC



TECHNISCHE DATEN

• Ausführung: stromlos geschlossen (NC)
• Nennspannung (AC): 24V oder 230V Ausführung
• Zulässige Spannungsabweichung ± 10%
• Einschaltspitze (<150 ms): ≤ 1,5 A (24V) / ≤ 0,3 A (230V)
• Empfohlene Absicherung: 0,35 A träge, nach DIN 41662
• Dauerleistung (ca. 3 Min.): 1 W
• Öffnungszeit: ca. 3 Min.
• Schliesszeit: ca. 5 Min.

• Nennhub: 4 mm
• Nenn-Schliesskraft: 100 N ± 7%
• Umgebungstemperatur: 0....50°C
• Anschlusskabellänge: 1m
• Anschlussleitung: 2 x 0,75 mm2, PVC weiss
• Schutzart Antrieb IP 54
• Schutzart Elektrobauteile IP 65
• Schutzklasse II
• Die technischen Daten sind in Übereinstimmung mit den zutreffenden EN-Normen. Das Produkt ist mit CEKonformitätszeichen ausgestattet.


Anwendungsvideo:

Wärmemengenzählersets

Moderne Wohnanlagen verlangen heute verstärkt individuelle Lösungen. Vor allem in Mehrfamilien-Wohnheimen wird diesem Anspruch große Bedeutung beigemessen. Aufgrund dessen bietet VOGEL&NOOT nunmehr die Wärmemengen-Zählersets in horizontaler und vertikaler Ausführung an.

Ihr Vorteil: Mit dieser innovativen Lösung gestaltet sich die individuelle Wärmemengen-Abrechnung noch einfacher. Es besteht vollste Kompatibilität zum gesamten FLOORTEC Flächenheizungssystem. Die Kugelhähne und Tauchhülsen sind abgestimmt auf die gängigsten Wärmezähleranbieter.

Wärmemengenzählerset HORIZONTAL UNI zu FLOORTEC Edelstahlverteiler

Wärmemengenzählerset horizontale Ausführung

Wärmemengenzählerset VERTIKAL UNI zu FLOORTEC Edelstahlverteiler

Wärmemengenzählerset VERTIKAL UNI

ACHTUNG:
In Verbindung mit dem FLOORTEC Verteiler, Variante mit VL-Topmeter (Art. Nr. BVMSST0231324A0-BVMSST1231324A0), müssen der VL und RL-Balken wechselseitig getauscht werden, sofern die Montage in einem Verteilerschrank erfolgt! D. h. VL-Balken nach unten, RL-Balken nach oben.

BAUGRUPPEN

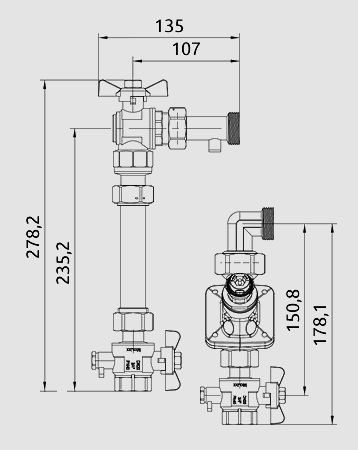

  • Vertikale Variante für Differenzdruckregler DN 15

  • Vertikale Variante für Differenzdruckregler DN 20

  • Vertikale Variante für Differenzdruckregler DN 25


Verteilerschrank Unterputz RAL 9010

Verteilerschrank Unterputz RAL 9010

Verteilerschrank Aufputz RAL 9010

Verteilerschrank Aufputz RAL 9010

Downloads

Hier können Sie sich wichtige Daten als pdf-Dateien downloaden.

Den Datensatz für Plancal Nova können Sie sich unter www.plancal.de downloaden

Gesamtbuch Technik & Preise

Gesamtbuch Technik & Preise

Technische Informationen und Preise zu unserem umfangreichen Produktsortiment finden Sie in unserem Gesamtbuch. Jetzt online durchblättern oder als PDF downloaden.


Zur Download-Übersicht

VDI-Datensatz

VDI-DATENSATZ

Unser VDI-Datensatz “Heizkörper, Heiz- und Kühlkonvektoren” steht Ihnen auch auf dem BDH-Portal zum Download zur Verfügung.

> Zum BDH-Portal
