DION-M

Ein klassisch-eleganten Rundrohrheizkörper.

Leistungsumrechner
Technik und Preise Bad- und Designheizkörper Prospekt Bad- und Designheizkörper Hygienezertifikat VDI 3805 Heizkörper

Typenübersicht

  • Anschlüsse: 2 x G 3/4 A.G. (Ventil-Anschlussarmatur) und 4 x 1/2 I.G.
  • Prüfüberdruck: 13 bar
  • Max. Betriebsüberdruck: 10 bar
  • Max. Betriebstemperatur: 110 °C
  • Nennhöhe 700 mm

    DION-VM Badheizkörper

    Höhe 700
    Länge 400 500  600  750  900
    Nabenabstand 360 460 560 710 860
    Bautiefe 97 bis 109 mm
  • Nennhöhe 1100 mm

    DION-VM Badheizkörper

    Höhe 1100
    Länge 400 500  600  750  900
    Nabenabstand 360 460 560 710 860
    Bautiefe 97 bis 109 mm
  • Nennhöhe 1500 mm

    DION-VM Badheizkörper

    Höhe 1500
    Länge 400 500  600  750  900
    Nabenabstand 360 460 560 710 860
    Bautiefe 97 bis 109 mm
  • Nennhöhe 1800 mm

    DION-VM Badheizkörper

    Höhe 1800
    Länge 400 500  600  750  900
    Nabenabstand 360 460 560 710 860
    Bautiefe 97 bis 109 mm

Hier erhalten Sie einen Überblick über die wichtigsten technischen Daten. Für weitere Informationen können Sie sich die aufgelisteten pdf-Dateien downloaden.

Darüber hinaus werden die Qualitäts- und Leistungsangaben der VOGEL&NOOT Badheizkörper von anerkannten europäischen Instituten permanent überprüft und bestätigt.

Technische Daten

Hier erhalten Sie einen Überblick über die wichtigsten technischen Daten. Für weitere Informationen können Sie sich die aufgelisteten pdf-Dateien downloaden.

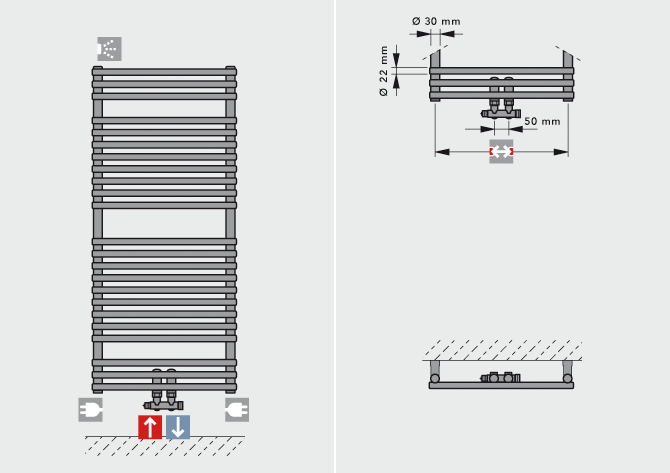

Anschlussbeispiele

DION-VM Badheizkörper Anschlussbeispiele



Flow  Vorlauf

Return

  Rücklauf

Vent plug

  Entlüftung

Electric connection

  Elektrische Anschlüsse

Boss spacing  Nabenabstand

Connections  Anschlüsse: 2 x G 3/4 A.G. (Ventil-Anschlussarmatur) und 4 x 1/2 I.G.

Test positive pressure  Prüfüberdruck: 13 bar

Maximal positive operating pressure  Max. Betriebsüberdruck: 10 bar

Maximal operating temperature  Max. Betriebstemperatur: 110 °C



Zubehör: PTC-Elektroheizelement
Alle DION Badheizkörper können - ausgestattet mit einem Elektroheizelement - auch in der heizfreien Zeit benutzt werden. Die Zuordnung der E-Heizelement-Leistungen ist unbedingt einzuhalten.



Dimensionen [mm]

DION-VM Badheizkörper Dimensionen [MM]



Downloads

Hier können Sie sich wichtige Daten in unterschiedlichen Formaten downloaden.

Zubehör

Handtuchhalter V
(inkl. Klemmhalter)

Handtuchhalter für Badheizkörper und Designheizkörper

Artikelnummern:
RAL 9016: Z16BHPATVRBL000
Chrom: Z16BHPATVRCH00SCHRO

Handtuchhalter
(inkl. Klemmhalter)

Handtuchhalter für Badheizkörper und Designheizkörper

Artikelnummern:
RAL 9016: Z16BHPATRBL0000
Chrom: Z16BHPATRBL000SCHRO

Handtuchring
(inkl. Klemmhalter)

Handtuchring für Badheizkörper und Designheizkörper

Artikelnummern:
RAL 9016: Z16HTANORBL0000
Chrom: Z16HTANORCH000SCHRO

Handtuchstange
(inkl. Klemmhalter)

Handtuchstange für Badheizkörper und Designheizkörper

Artikelnummern:

Baulänge: 370 mm
RAL 9016: Z16BTBARR40BL00
Chrom: Z16BTBARR40BL0SCHRO

Baulänge: 470 mm
RAL 9016: Z16BTBARR50BL00
Chrom: Z16BTBARR50CH0SCHRO

Ablage
(inkl. Klemmhalter)

Ablage für Badheizkörper und Designheizkörper

Artikelnummern:
Baulänge: 470 mm
RAL 9016: Z16BTGRILLBL000
Chrom: Z16BTGRILLBL00SCHRO

CE-Kennzeichnung und Leistungserklärung (DoP)

Die EU Bauprodukteverordnung erfordert in Übereinstimmung mit den relevanten harmonisierten EN 442-Produktnormen und der Leistungserklärung (DoP), dass Bauprodukte einschließlich Radiatoren und Konvektoren ohne integrierte Wärmequelle CE gekennzeichnet sein müssen. Die CE Kennzeichnung bedeutet, dass jedes einzelne Produkt den Anforderungen des Herstellungsprozesses des Produkts gemäß den Bestimmungen für Herstellung, Test und Lieferung entspricht. Die Verordnung ist am 1. Juli 2013 in Kraft getreten.

Rettig ICC Produkte sind CE gekennzeichnet und die Leistungserklärung von Rettig ICC sowie die Unterlagen Anhang D und M mit der detaillierten Leistungsbeschreibung der Produkte, auf die verwiesen wird, sind entsprechend der Bauproduktenverordnung verfügbar. Siehe beiliegend die aktuelle Leistungserklärung von RICC und die damit verknüpften Dateien.
