FATALA eLINE - Elektroheizkörper

• Erhältlich in Links- und Rechtsausführung
• 71 Farben und 12 Spezialoberflächen

Typenübersicht

Der Elektroheizkörper FATALA eLINE steht Ihnen in verschiedenen Dimensionen zur Verfügung.

  • Nennhöhe 800 mm

     Höhe  Bauhöhe: 796
     Länge  Baulänge: 500
     Bautiefe  Bautiefe:* 97 - 109
     NEWA eLINE Nennleistung  Nennleistung:**  300 W

    Angaben in mm
    * inkl. Wandabstand
    ** bei 60°C

  • Nennhöhe 1200 mm

     Höhe  Bauhöhe: 1196
     Länge  Baulänge: 500 600
     Bautiefe  Bautiefe:* 97 - 109
     NEWA eLINE Nennleistung  Nennleistung:**  400 W 600 W

    Angaben in mm
    * inkl. Wandabstand
    ** bei 60°C

  • Nennhöhe 1800 mm

     Höhe  Bauhöhe: 1756
     Länge  Baulänge: 600
     Bautiefe  Bautiefe:* 97 - 109
     NEWA eLINE Nennleistung  Nennleistung:**  900 W

    Angaben in mm
    * inkl. Wandabstand
    ** bei 60°C

Technische Informationen

Die Elektroheizkörper der Familie FATALA eLINE sind elegante Designund Badezimmerheizkörper, mit eingebauter Elektroheizung.

Selbstregeleffekt: Das temperaturabhängige PTC- Heizelement regelt die Temperatur der Wärmeträgerflüssigkeit im Heizkörper eigenständig
- nicht einstellbar - durch Veränderung des elektrischen Widerstandes.

Ausführung:
• Vertikale Sammelrohre Ø 30 mm
• Horizontale Heizrohre Ø 22 mm
• Gefüllt mit einem Wasser-Glykol-Gemisch

Elektrischer Anschluss: Anschlussfertig (Schuko Stecker) Schutzklasse I, IP 24, Kabellänge 1,5 m.

Hinweis: Bei Verwendung dieses Heizkörpers als Raumheizgerät, muss zusätzlich ein programmierbares Temperaturregelgerät gemäß Ökodesign Richtlinie 2018 verwendet werden.

Serienmäßige Grundausstattung:
• Wandbefestigungsset in der jeweiligen Heizkörperfarbe
• Montagehilfe
• Montageanleitung
• Heizstab

Abmessungen bei Nennhöhe 800 mm

Bauhöhe 796
Baulänge 500
Bautiefe 97 - 109
Nabenabstand 410
x-Abmessungen 480

Angaben in mm

Abmessungen bei Nennhöhe 1200 mm

FATALA eLINE Abmessungen

Bauhöhe 1196
Baulänge 500 600
Bautiefe 97 - 109
Nabenabstand 410 510
x-Abmessungen 880

Angaben in mm


Abmessungen bei Nennhöhe 1800 mm

Bauhöhe 1756
Baulänge 600
Bautiefe 97 - 109
Nabenabstand 510
x-Abmessungen 1440
1520

Data in mm

Detail

FATALA eLINE Abmessungen Detail

Baulänge 500 600
Nabenabstand 410 510

Angaben in mm

Zubehör

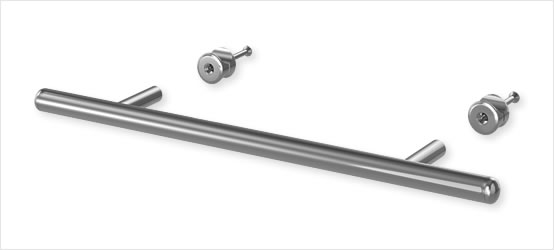

Wäschestange

Wäschestange

Badetuchhalter

Badetuchhalter

Glasablage

Glasablage

Handtuchring

Handtuchring

Handtuchhalter

Handtuchhalter

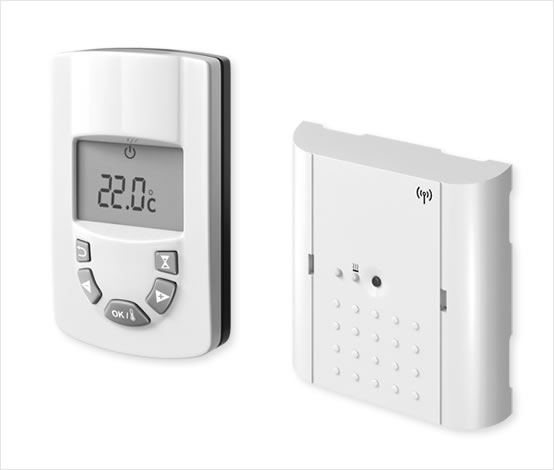

Funkregelset

Zur Regelung der Raumtemperatur sind als Zubehör das Funkregelset Aufputz und das Funkregelset Unterputz erhältlich.



Funkregelset Aufputz

Funkregelset Aufputz








Funkregelset Unterputz

Funkregelset Unterputz

Downloads

Hier können Sie sich wichtige Daten in unterschiedlichen Formaten downloaden

Farben

Der Elektroheizkörper FATALA eLINE ist in 71 Farben und 12 Spezialoberflächen erhältlich.

Sanitärfarben

  • S0075 Jasmin
  • S0091 Pergamon
  • S0094 Natura
  • S0087 Bahamabeige
  • S0084 Anemone
  • S0077 Magnolia
  • S0164 Banana
  • S0088 Manhatten

Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus technischen Gründen möglich. Weitere Wunschfarben auf Anfrage!

RAL-Farben

  • RAL9016 Verkehrsweiß
  • RAL 9010 Reinweiss
  • RAL 9001 Cremeweiss
  • RAL 250-2 Lemon Glow
  • RAL 1023 Verkehrsgelb
  • RAL 1012 Zitronengelb
  • RAL 1004 Gelbgold
  • RAL 1027 Currygelb
  • RAL 6034 Pastelltürkis
  • RAL 5014 Taubenblau
  • RAL 5009 Azurblau
  • RAL 5015 Himmelblau
  • RAL 5017 Verkehrsblau
  • RAL 5022 Nachtblau
  • RAL 5002 Ultramarinblau
  • RAL 5001 Grünblau
  • RAL 9005 Tiefschwarz
  • RAL 7021 Schwarzgrau
  • RAL 1033 Dahliengelb
  • RAL 2003 Pastellorange
  • RAL 2004 Reinorange
  • RAL 3000 Feuerrot
  • RAL 3005 Weinrot
  • RAL 4002 Rotviolett
  • RAL 4007 Purpurviolett
  • RAL 4008 Signalviolett
  • RAL 290 70 20 Mauve Haze
  • RAL 290 40 45 Mystic Purple
  • RAL 4009 Pastellviolett
  • RAL 3015 Hellrosa
  • RAL 3014 Altrosa
  • RAL 6019 Weißgrün
  • RAL 120 80 60 Modern green
  • RAL 120 70 70 E-Green
  • RAL 150 60 60 Green Apple
  • RAL 6033 Minttürkis
  • RAL 6004 Blaugrün
  • RAL 8017 Schokoladenbraun
  • RAL 8019 Graubraun
  • RAL 040 80 05 Caffé Latte
  • RAL 7035 Lichtgrau
  • RAL 7040 Fenstergrau
  • RAL 7001 Silbergrau
  • RAL 7037 Staubgrau
  • RAL 7030 Steingrau
  • RAL 7013 Braungrau
  • RAL 7015 Schiefergrau
  • RAL 7016 Anthrazitgrau
  • RAL 7024 Graphitgrau
  • RAL 9006 Weissaluminium
  • RAL 9007 Graualuminium

Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus drucktechnischen Gründen möglich. weitere Wunschfarben auf Anfrage!

Spezialoberflächen

  • S0145 Creme White
  • S0142 White Textured
  • S0141 Black Textured
  • S0147 Anodic Brown
  • S0148 Anodic Black
  • S0149 Anodic Natura
  • S0201 Metal Alu
  • S0102 Metal Grey
  • S0146 Anodic Bronze
  • S0104 Metal Black
  • S0144 Brown Grey
  • S0143 Light Grey

CE-Kennzeichnung und Leistungserklärung (DoP)

Die EU Bauprodukteverordnung erfordert in Übereinstimmung mit den relevanten harmonisierten EN 442-Produktnormen und der Leistungserklärung (DoP), dass Bauprodukte einschließlich Radiatoren und Konvektoren ohne integrierte Wärmequelle CE gekennzeichnet sein müssen. Die CE Kennzeichnung bedeutet, dass jedes einzelne Produkt den Anforderungen des Herstellungsprozesses des Produkts gemäß den Bestimmungen für Herstellung, Test und Lieferung entspricht. Die Verordnung ist am 1. Juli 2013 in Kraft getreten.

Rettig ICC Produkte sind CE gekennzeichnet und die Leistungserklärung von Rettig ICC sowie die Unterlagen Anhang D und M mit der detaillierten Leistungsbeschreibung der Produkte, auf die verwiesen wird, sind entsprechend der Bauproduktenverordnung verfügbar. Siehe beiliegend die aktuelle Leistungserklärung von RICC und die damit verknüpften Dateien.

Gesamtbuch Technik & Preise

Gesamtbuch Technik & Preise

Technische Informationen und Preise zu unserem umfangreichen Produktsortiment finden Sie in unserem Gesamtbuch. Jetzt online durchblättern oder als PDF downloaden.


Zur Download-Übersicht

VDI-Datensatz

VDI-DATENSATZ

Unser VDI-Datensatz “Heizkörper, Heiz- und Kühlkonvektoren” steht Ihnen auch auf dem BDH-Portal zum Download zur Verfügung.

> Zum BDH-Portal




Die VOGEL&NOOT Elektroheizung erfüllt die Anforderungen an die umweltgerechte Gestaltung von Einzelraumheizgeräten. Darüber hinaus ist dieser Elektroheizkörper ÖVE-geprüft.


Wärmepumpe und Heizkörper - Die einfachste Lösung in der Heizungssanierung

HEIZKÖRPER GEHT MIT WÄRMEPUMPE

Die einfachste Lösung in der Heizungssanierung.

  • Effizientes Heizen und Kühlen
  • Einfache Regelung mit Funk-Thermostat
  • Rasche Reaktion z.B. nach dem Lüften im Winter
  • Trockene Komfortkühlung ohne Kondensatbildung
  • Passt für viele bestehende Anschlüsse
