(ZURYCH VSM)

(ZURYCH VSM)

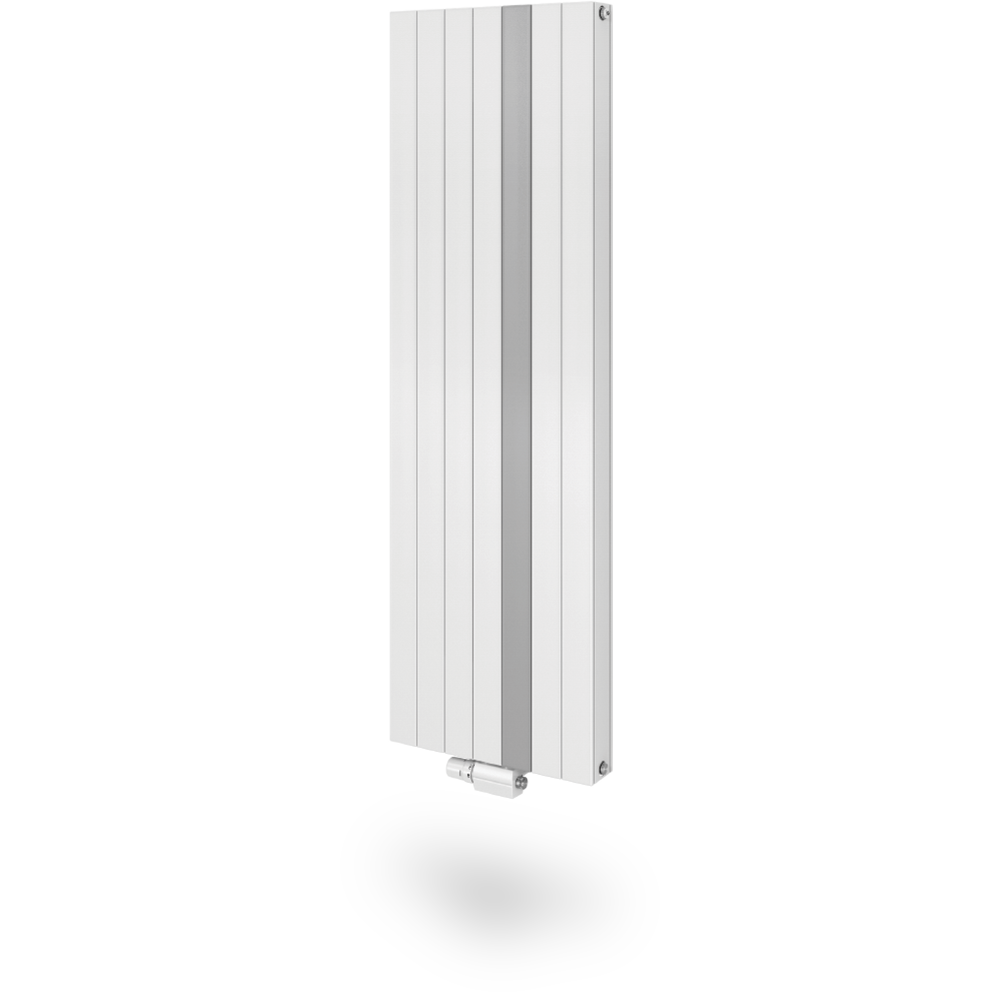

Abstrakcyjne dzieło sztuki o wysokiej mocy grzewczej.
Panel dekoracyjny w innym kolorze niż grzejnik można dobrać indywidualnie.

Informacje techniczne Folder / Cennik Obliczanie wydajności cieplnej

Przegląd modeli

Oferujemy produkowane w Austrii grzejniki o najwyższych standardach. Grzejniki dekoracyjne firmy VOGEL&NOOT spełniają liczne międzynarodowe normy jakościowe, a procesy produkcji we wszystkich fabrykach posiadają certyfikaty ISO.

Przegląd modeli

Różne rozmiary i modele odpowiadające różnym wymaganiom.

Typ VSM 10

ZURYCH VSM

długość długość 358 502 646 862
Wysokość wysokość 1600, 1800, 2000

Podłączenia  podłączenia: 2 x GZ ¾ (środkowe dolne)

5 bar  max. ciśnienie pracy (wersja standardowa): 5 bar

8 bar  max. ciśnienie pracy (wersja wysokociśnieniowa): 8 bar

Temperatura zasilania  max. temperatura pracy: 110 °C

Wyposażenie standardowe (w cenie grzejnika):
• korek spustowy G ½ oraz
• niklowany, mosiężny, samouszczelniający, uszczelniony fabrycznie obrotowy odpowietrznik G ½
• kątowy zestaw zaworowy do instalacji dwururowej
• osłona zestawu w kolorze grzejnika
• instrukcja montażu

Typ VSM 21

ZURYCH VSM

długość długość 358 502 646 862
Wysokość wysokość 1600, 1800, 2000

Podłączenia  podłączenia: 2 x GZ ¾ (środkowe dolne)

5 bar  max. ciśnienie pracy (wersja standardowa): 5 bar

8 bar  max. ciśnienie pracy (wersja wysokociśnieniowa): 8 bar

Temperatura zasilania  max. temperatura pracy: 110 °C

Wyposażenie standardowe (w cenie grzejnika):
• korek spustowy G ½ oraz
• niklowany, mosiężny, samouszczelniający, uszczelniony fabrycznie obrotowy odpowietrznik G ½
• kątowy zestaw zaworowy do instalacji dwururowej
• osłona zestawu w kolorze grzejnika
• instrukcja montażu

Informacje techniczne

Zapoznaj się z najważniejszymi danymi technicznymi. W celu uzyskania bardziej szczegółowych informacji pobierz pliki pdf.

Przykłady połączeń

Przykłady połączeń

zasilania  zasilanie

Powrót  powrót

Odpowietrznik  odpowietrznik

Zaślepka  zaślepka

Rozstaw podłączeń  rozstaw podłączeń

Spust  spust

Podłączenia  podłączenia: 2 x GZ ¾ (środkowe dolne)

5 bar  max. ciśnienie pracy (wersja standardowa): 5 bar

8 bar  max. ciśnienie pracy (wersja wysokociśnieniowa): 8 bar

Temperatura zasilania  max. temperatura pracy: 110 °C

 Wyposażenie standardowe (w cenie grzejnika):
• korek spustowy G ½ oraz
• niklowany, mosiężny, samouszczelniający, uszczelniony fabrycznie obrotowy odpowietrznik G ½
• kątowy zestaw zaworowy do instalacji dwururowej
• osłona zestawu w kolorze grzejnika
• instrukcja montażu

Wymiary [mm]

Wymiary

Kolory

Ten grzejnik dekoracyjny jest dostępny w 45 różnych kolorach.

Kolor podstawowy

  • RAL 9016 Traffic white

Kolory RAL

  • RAL 1004 Golden yellow
  • RAL 1012 Lemon yellow
  • RAL 1023 Traffic yellow
  • RAL 1027 Curry yellow
  • RAL 1033 Dahlia yellow
  • RAL 2003 Pastel orange
  • RAL 2004 Pure orange
  • RAL 3000 Flame red
  • RAL 3005 Wine red
  • RAL 3014 Antique pink
  • RAL 3015 Light pink
  • RAL 4002 Red violet
  • RAL 4007 Purple violet
  • RAL 4008 Signal violet
  • RAL 4009 Pastel violet
  • RAL 5001 Green blue
  • RAL 5002 Ultramarine blue
  • RAL 5009 Azure blue
  • RAL 5014 Pigeon blue
  • RAL 5015 Sky blue
  • RAL 5017 Traffic blue
  • RAL 5022 Night blue
  • RAL 6004 Blue green
  • RAL 6019 Pastel green
  • RAL 6033 Mint turquoise
  • RAL 6034 Pastel turquoise
  • RAL 7001 Silver grey
  • RAL 7013 Brown grey
  • RAL 7015 Slate grey
  • RAL 7016 Anthracite grey
  • RAL 7021 Black grey
  • RAL 7024 Graphite grey
  • RAL 7030 Stone grey
  • RAL 7035 Light grey
  • RAL 7037 Dusty grey
  • RAL 7040 Window grey
  • RAL 8017 Chocolate brown
  • RAL 8019 Grey brown
  • RAL 9001 Cream
  • RAL 9005 Jet black
  • RAL 9006 White aluminium
  • RAL 9007 Grey aluminium
  • RAL 9010 Pure white
  • RAL 250-2 (S0182) Lemon Glow
  • RAL 290 70 20 (S0178) Mauve Haze
  • RAL 290 40 45 (S0185) Mystic Purple

Kolory specjalne

  • S0084 Anemone
  • S0087 Bahama beige
  • S0075 Jasmine
  • S0091 Pergamon
  • S0094 Natura
  • S0164 Banana
  • S0077 Magnolia
  • S0088 Manhatten
  • Chrom

Akcesoria

Wyposażenie standardowe (w cenie grzejnika):
• korek spustowy G ½ oraz
• niklowany, mosiężny, samouszczelniający, uszczelniony fabrycznie obrotowy odpowietrznik G ½
• kątowy zestaw zaworowy do instalacji dwururowej
• osłona zestawu w kolorze grzejnika
• instrukcja montażu

Oznakowanie CE i deklaracja właściwości użytkowych (DoP)

Rozporządzenie Parlamentu Europejskiego i Rady (UE) ustanawiające zharmonizowane warunki wprowadzania do obrotu wyrobów budowlanych wymaga m.in. aby wyroby budowlane, w tym grzejniki i konwektory bez zintegrowanego źródła ciepła, były właściwie oznakowane zgodnie z odpowiednimi normami zharmonizowanymi EN 442 oraz miały wystawioną deklarację właściwości użytkowych. Oznakowanie CE umieszczone na naszych wyrobach oznacza, że każdy produkt spełnia wymagania procesu wytwarzania produktu zgodnie z przepisami odnośnie produkcji, kontroli i dostawy. Rozporządzenie weszło w życie w dniu 1 lipca 2013 roku.

Produkty firmy Rettig ICC posiadają oznakowanie CE. Zgodnie z rozporządzeniem o wyrobach budowlanych dostępna jest deklaracja właściwości użytkowych firmy Rettig ICC i aneksy D i M ze szczegółowym opisem właściwości użytkowych produktów. Zobacz załączoną aktualną deklarację właściwości użytkowych firmy RICC oraz pliki z nią powiązane.
