E2

Wydajny i inteligentny grzejnik niskotemperaturowy
Maksymalny komfort cieplny przy temperaturach na zasilaniu poniżej 40°C
E2-Obliczanie wydajności cieplnej
Informacje techniczne Instrukcja obsługi

Ponadprzeciętnie wysoka jakość produktu

Wielu uznanych na świecie ekspertów potwierdza doskonałą jakość wzornictwa oraz przyszłościową technologię grzejnika E2.

red dot design award

Wizjonerski design technologii E2 zdobył nagrodę Red Dot Award przyznaną w ramach konkursu Product Design 2013.

Pożądane i renomowane na międzynarodowych rynkach trofeum przyznawane jest co roku za innowacyjne produkty designerskie. Zgłaszane z całego świata produkty nagradzane są tym wyróżnieniem przez składające się z najwyższej klasy ekspertów jury, które wyłania zwycięzcę po trwających kilka dni naradach.

design plus award

Innowacyjna koncepcja grzejnika E2 przekonała również składające się ze specjalistów jury podczas konkursu ISH 2013.Grzejnikowi E2 przyznano nagrodę DESIGN PLUS Award.

Obok jakości, formy i ogólnej koncepcji oceniano również treść innowacji oraz aspekty techniczne i ekologiczne.

Innowacja dla energii odnawialnej

Technologia opracowana specjalnie z myślą o trybie pracy niskotemperaturowej z pompą ciepła i techniką solarną.

Grzejnik E2 opracowano specjalnie do niskotemperaturowego trybu pracy w połączeniu z pompą ciepła i techniką solarną, co pozwala na pracę z temperaturami na zasilaniu poniżej 40°C. Grzejnik wyposażony jest w inteligentną technikę regulacyjną, która „myśli” i dopasowuje się do różnych warunków pracy i użytkowników.





Innowacyjny panel TOUCHPAD

Grzejnik E2 wyposażony jest w czytelny DOTYKOWY PANEL REGULACYJNY, przy pomocy którego można ustawiać indywidualne funkcje grzejnika.

E2 Touchpad - control panel Głowica termostatyczna

E2 Touchpad - control panel Skala temperatury na głowicy termostatycznej

E2 Touchpad - control panel Główny włącznik

E2 Touchpad - control panel Symbol ogrzewania, CZERWONY

E2 Touchpad - control panel Symbol chłodzenia, NIEBIESKI

E2 Touchpad - control panel Przycisk (+)

E2 Touchpad - control panel Przycisk (-)

E2 Touchpad - control panel Skala temperatury TOUCHPAD

E2 Touchpad - control panel Przycisk Boost

E2 Touchpad - control panel Przycisk grzania/chłodzenia/nawiewu

Optymalizacja ogrzewania konwekcyjnego dzięki wentylatorom

Dzięki dużemu udziałowi ciepła promieniowania oraz zorientowanej na zapotrzebowanie optymalizacji konwekcji poprzez wentylatory, grzejnik E2 może zagwarantować szybkie oddawanie ciepła oraz szybki czas reakcji. Zimą można bez problemu i bardzo szybko wyrównać fazy spadku temperatur w nocy lub utratę ciepła w pomieszczeniach spowodowaną wietrzeniem.

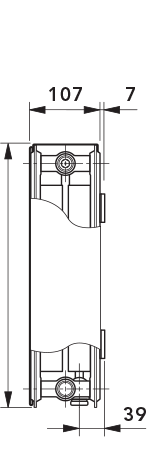

Sprawdzona technologia podłączenia środkowego

Sprawdzona technologia podłączenia środkowego

We współczesnym nowym budownictwie nie można nie wziąć pod uwagę wcześniejszego położenia rur.

 Technologia podłączenia środkowego zapewnia łatwy montaż, redukuje ryzyko usterek i umożliwia maksymalną dowolność planowania oraz instalowania.

Wyjątkową zaletą grzejnika E2 jest dostęp serwisowy nie wymagający w znacznym stopniu użycia narzędzi.

Wszystkie jednostki funkcyjne i komponenty elektroniczne są całkowicie dostępne i montuje się je w prosty sposób przy pomocy połączeń wtykowych lub zaciskowych. To pozwala zredukować koszty i czas w przypadku konserwacji i czyszczenia. Wentylatory można bardzo łatwo wsuwać i wysuwać z boku, a sam niskotemperaturowy grzejnik E2 można czyścić jak klasyczny grzejnik.

Duże oszczędności

Duże oszczędności

Za pomocą technologii grzejników E2 można użytkować całą instalację grzewczą bardziej wydajnie pod kątem energii.

Najszybsze oddawanie ciepła oraz natychmiastowy czas reakcji

Najszybsze oddawanie ciepła oraz natychmiastowy czas reakcji

Dzięki dużemu udziałowi ciepła promieniowania oraz zorientowanej na zapotrzebowanie optymalizacji konwekcji poprzez wentylatory, grzejnik E2 może zagwarantować szybkie oddawanie ciepła oraz szybki czas reakcji.

Zimą można bez problemu i bardzo szybko wyrównać fazy spadku temperatur w nocy lub utratę ciepła w pomieszczeniach spowodowaną wietrzeniem.

Grzejnik E2 przeznaczony jest zarówno do nowych budynków, jak i do budynków po przeprowadzonej termicznej modernizacji. Szczególnie w połączeniu z odnawialnymi źródłami energii (pompa ciepła, instalacja solarna, kocioł kondensacyjny itd.) stanowi ważny element w nowoczesnych niskotemperaturowych systemach grzewczych.

Grzejnik E2 może pracować z tymi samymi temperaturami na zasilaniu (poniżej 40°C) jak ogrzewanie podłogowe i dlatego istnieje możliwość wspólnego użycia z tylko jednym źródłem ciepła.

Inteligentna regulacja

Inteligentna regulacja

To co wyróżnia grzejnik E2 to jego wyposażenie. Wentylatory wspomagają naturalną konwekcję w połączeniu z regulacją, która włącza lub wyłącza wentylatory w całkowicie automatyczny sposób zgodnie z warunkami trybu pracy lub życzeniami użytkownika.

Wentylatory wyłączane są w przypadku braku zapotrzebowania na ciepło, ponieważ urządzenie ma przewidziany również statyczny tryb pracy.

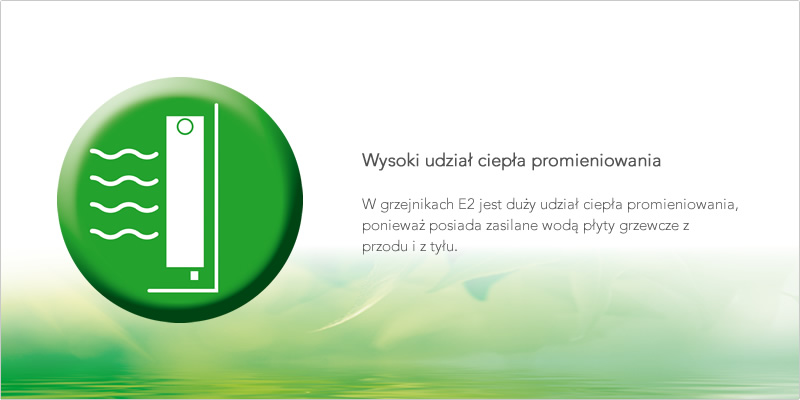

Wysoki udział ciepła promieniowania

Wysoki udział ciepła promieniowania

W grzejnikach E2 jest duży udział ciepła promieniowania, ponieważ posiada zasilane wodą płyty grzewcze z przodu i z tyłu.

Prosta instalacja

Prosta instalacja

Grzejnik E2 dostarczany jest jako produkt do bezpośredniego podłączenia i można go łatwo oraz ekonomicznie zamontować jako normalny grzejnik.

Jest to ważne zwłaszcza w przypadku remontu.

Wskazówki dla instalatorów:

Tutaj można znaleźć ważne wskazówki dotyczące właściwej obsługi grzejnika niskotemperaturowego E2.

Kiedy pracują wentylatory podczas ogrzewania?

Niezależnie od tego czy jest nastawiony tryb komfortowy czy BOOST temperatura wody powrotnej musi być wyższa o 3°C niż mierzona temperatura pomieszczenia i jednocześnie mierzona temperatura pomieszczenia musi być poniżej zadanej wartości temperatury pomieszczenia. Jeżeli jeden z tych warunków nie będzie spełniony wentylatory się wyłączają.

Kiedy pracują wentylatory w chłodzącym trybie pracy?

Temperatura powrotu musi być niższa o 3°C niż mierzona temperatura pomieszczenia i jednocześnie mierzona temperatura pomieszczenia musi wykraczać poza ustawioną wartość temperatury pomieszczenia. Jak tylko zostanie spełniony jeden z obydwu warunków, wentylatory się wyłączają.

Jak uzyskać dostęp do najważniejszych ustawień parametrów?

Ważne parametry jak histereza, okres pracy trybu BOOST, wyrównanie mierzonej temperatury pomieszczenia, względnie różnica pomiędzy temperaturą wody powrotnej a temperaturą pomieszczenia mogą zostać dopasowane w trybie serwisowym do indywidulanych warunków.
Korzyści z niskotemperaturowego grzejnika E2

Przegląd modeli

Grzejnik niskotemperaturowy E2 charakteryzuje się dużym udziałem ciepła promieniowania i oferuje użytkownikowi dodatkowo przyjemne ciepło konwekcyjne, kiedy tylko jest potrzeba.

Awangardowy projekt spełnia wszystkie wymagania nowoczesnego wnętrza i poprawia wygląd pomieszczeń pod kątem stylu.

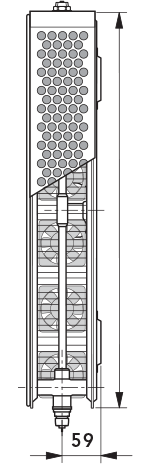

dwuwarstwowy

Height Wysokość 500 600 900
Width Długość 400 od 2000
Depth Głębokość montażowa 107

Stopnie: wszystkie długości konstrukcyjne zaczynają się od 400 mm i dostępne w stopniach co 200 mm.

icon_anschluesse Podłączenie: 4 x GW ½" i 2 x GZ ¾" środkowe.

icon_max_betriebsueberdruck Maksymalne ciśnienie pracy: 10 bar

icon_max_betriebstemperatur Maksymalna temperatura pracy: 60 °C

icon_elektroanschluss Rodzaj ochrony IP14 Napięcie podłączenia: 230V

Informacje techniczne

Grzejniki niskotemperaturowe E2 są odpowiednie zarówno do instalacji dwururowych jak i jednorurowych, przy zastosowaniu rozdzielacza do instalacji jednorurowych. Oprócz podłączenia środkowego dolnego, wysokiej klasy konstrukcja umożliwia inne podłączenia używane w grzejnikach kompaktowych, takich jak podłączenie boczne jednostronne i dwustronne.

Grzejniki są dostarczane gotowe do instalacji na dwóch rurach oraz z nastawioną fabrycznie wartością kv, dostosowaną do mocy grzejnika.

Tabela wartości kv

kv tabela_ wartosci

Oczywiście możliwa jest również zmiana nastawy zaworu podczas pracy instalacji pod ciśnieniem.

Działanie w przypadku instalacji dwururowej – Wskazówki dotyczące regulacji zaworu zintegrowanego

Instrukcja ustawiania:
Grzejniki zaworowe firmy VOGEL&NOOT są fabrycznie wyposażone do instalacji dwururowych. Każdy grzejnik jest wyposażony we wkładkę zaworową z nastawą wstępną dostosowaną do mocy grzejnika. Nastawiona wartość kv jest również oznaczona kolorem na powierzchni czołowej.

Wskazówka: W przypadku, gdy wymagane są ustawienia dostosowane do indywidualnych wymagań, nastawione wartości kv mogą być zmieniane stosownie do potrzeb. Zamiana zintegrowanego zaworu z prawostronnego na lewostronny może być dokonana w każdej chwili. Grzejniki są dostarczane z zaślepkami ochronnymi. Po zdjęciu zaślepki ochronnej bezpośrednio na zawór zintegrowany mogą być montowane następujące głowice termostatyczne: “RA 2000”, “RAW” firmy Danfoss, “VK” firmy Heimeier, “D” firmy Herz, “thera DA” firmy MNG oraz “UNI XD” firmy Oventrop.

Działanie w przypadku instalacji jednorurowej – zawór zintegrowany z nastawą fabryczną

W instalacji jednorurowej - ustawienie zaworu zintegrowanego na N.

Grzejniki są dostarczane z zaślepką ochronną. Po zdjęciu zaślepki ochronnej (element A) bezpośrednio na zawór zintegrowany (element B) mogą być montowane następujące głowice termostatyczne: „RA 2000“ i „RAW“ firmy Danfoss, „VK“ firmy Heimeier, „theraDA“ firmy MNG oraz „UNI XD“ firmy Oventrop.

Uwaga: Podczas instalacji należy dopilnować, aby element powrotny (2) został zainstalowany na powrocie wody, a element zasilania (1) na zasilaniu wody.

Zmiana miejsca montażu zaworu zintegrowanego z prawej strony na lewą może zostać przeprowadzona z łatwością w każdej chwili.

Rodzaj grzejnika
Wysokość
mm
mm
Długość
mm
mm
Wydajność cieplna
W
%
%
Temperatura
°C
°C
°C
