F1P
Dane techniczne

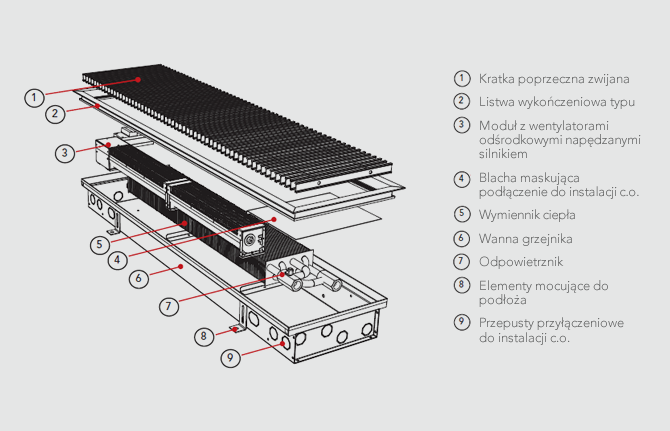

Grzejniki kanałowe Intratherm F1P przeznaczone są do montażu w podłogach ogrzewanych pomieszczeń. Elementem grzejnym jest wzmocniony miedziano-aluminiowy wymiennik ciepła, pomalowany na kolor czarny, zamontowany w wannie stalowej, obustronnie ocynkowanej, pomalowanej od wewnątrz także na kolor czarny. Grzejniki Intratherm F1P wyposażone są ponadto w cichobieżne wentylatory odśrodkowe zamontowane w wannie obok wymiennika, w ilości zależnej od długości wymiennika, zapewniające wymuszony obieg powietrza i przez to odpowiednio wyższą wydajność cieplną grzejnika. Wentylatory napędzane są silnikami zasilanymi napięciem 12 V. Od góry grzejnik zabezpieczony jest poprzeczną kratką maskującą wykonaną z materiału z oferty producenta, którą należy zamawiać osobno. Podłączenie wymiennika do instalacji grzewczej poprzez dwa króćce z gwintem wewnętrznym G ½ ”. Obowiązkowe wyposażenie elektryczne, które należy zamówić dodatkowo, stanowi odpowiednio dobrany transformator (natynkowy lub podtynkowy) oraz regulator naścienny sterujący obrotami wentylatora.konstrukcja systemu
Ciśnienie próbne: 13 bar
Ciśnienie robocze: 10 bar
Temperatura maksymalna: 110 °C
przykłady połączeń

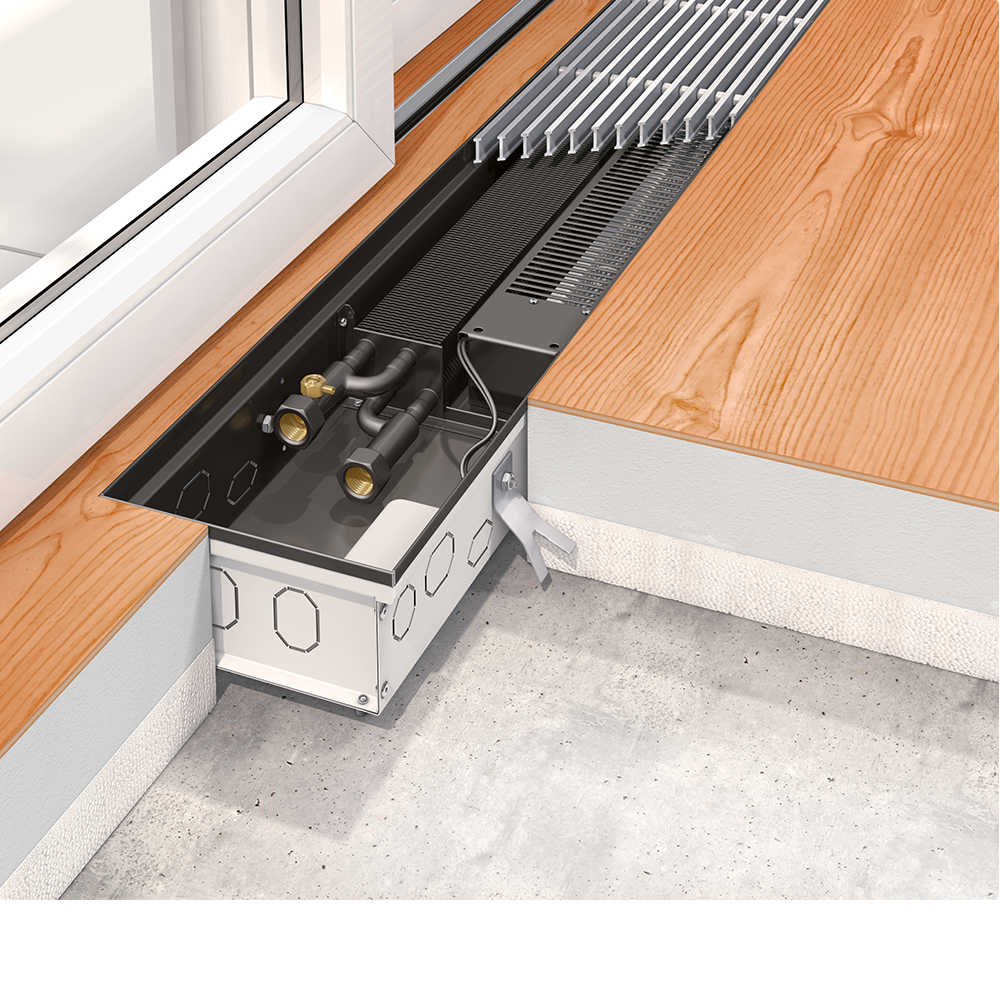

Zalecana instalacja grzejników kanałowych

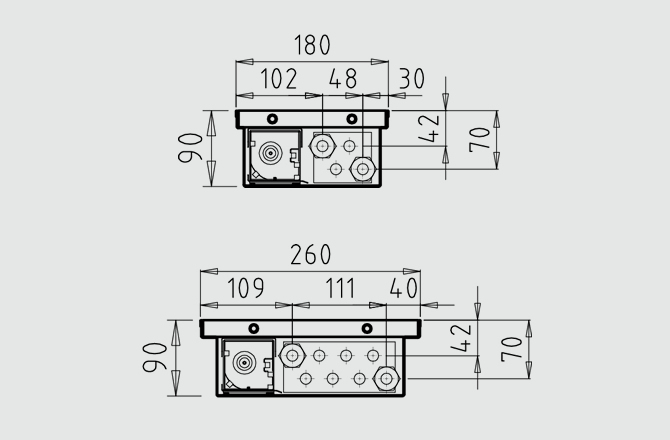

Wymiary - szerokość 180 mm, 260 mm ( rzuty z boku)

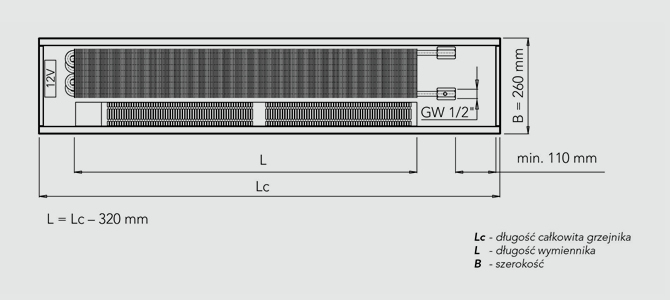

Rzut z góry
Grzejniki nietypowe - kątowe stożkowe
Grzejniki nietypowe - prostokątny
