VONARIS-M

Prosty i elastyczny montaż wstępny dzięki rewolucyjnej technologii podłączenia środkowego.
Ogromny plus dla swobody planowania a także odrobina nowoczesności i stylu.
Obliczanie wydajności cieplnej

Przegląd modeli

Grzejniki konwektorowe produkowane przez firmę VOGEL&NOOT spełniają liczne międzynarodowe normy jakościowe, a procesy produkcji we wszystkich fabrykach posiadają certyfikaty ISO.

Przegląd modeli

Róże rozmiary i wersje w zakresie liczby warstw i płyt konwekcyjnych pozwalają nam oferować szeroki wachlarz modeli odpowiadających różnym wymaganiom.

Typ VHV-M

TYP 10 VHV-M

TYP 11 VHV-M

TYP 20 VHV-M

TYP 22 VHV-M

TYP 34 VHV-M

TYP 46 VHV-M

Model VHV-M 11 VHV-M 20 VHV-M 22 VHV-M 34 VHV-M 46
Wysokość  wysokość 358 430 502 358 430 502 214 286 358 430 142 214 142 214
574 646 790 574 646 790 502 574 646 790 286 - 286 -
długość  długość 500 - 2400 mm
głębokość  głębokość 68 93 93 175 257
Stopniowanie co 100 mm (od długości 1400 mm: co 200 mm)

Podłączenia  podłączenia: 2 x GZ 3/4“, dolne środkowe

5 bar  max. ciśnienie pracy (wersja standardowa): 5 bar

8 bar  max. ciśnienie pracy (wersja wysokociśnieniowa): 8 bar

Temperatura zasilania  max. temperatura pracy: 110 °C

Informacje techniczne

Zapoznaj się z najważniejszymi danymi technicznymi. W celu uzyskania bardziej szczegółowych informacji pobierz pliki pdf.

Sposoby podłączenia – instalacja dwururowa

Z łatwością można precyzyjnie ustawić żądane wartości bez użycia specjalnych narzędzi (zob. rysunki).

Grzejnik jest dostarczany z zamontowaną zaślepką ochronną. Po zdjęciu zaślepki ochronnej (element A) bezpośrednio na zawór zintegrowany (element B) mogą być montowane następujące głowice termostatyczne): „RA 2000“ lub „RAW“ firmy Danfoss, „VK“ firmy Heimeier, „D“ firmy Herz, „thera DA“ firmy MNG oraz „UNI XD“ firmy Oventrop.

Wskazówki dotyczące regulacji:
• Zdejmij zaślepkę ochronną i czujnik
• Podnieś pierścień regulacyjny i obróć go w kierunku przeciwnym do kierunku ruchu wskazówek zegara, do żądanego ustawienia – ustawiona wartość (1, 2, ...7, N) musi być w linii prostej ze znacznikiem.
• Nastawa wstępna jest możliwa w krokach co 0,5 między 1 a 7. Ustawienie na „N“ powoduje skasowanie wszystkich nastaw wstępnych.

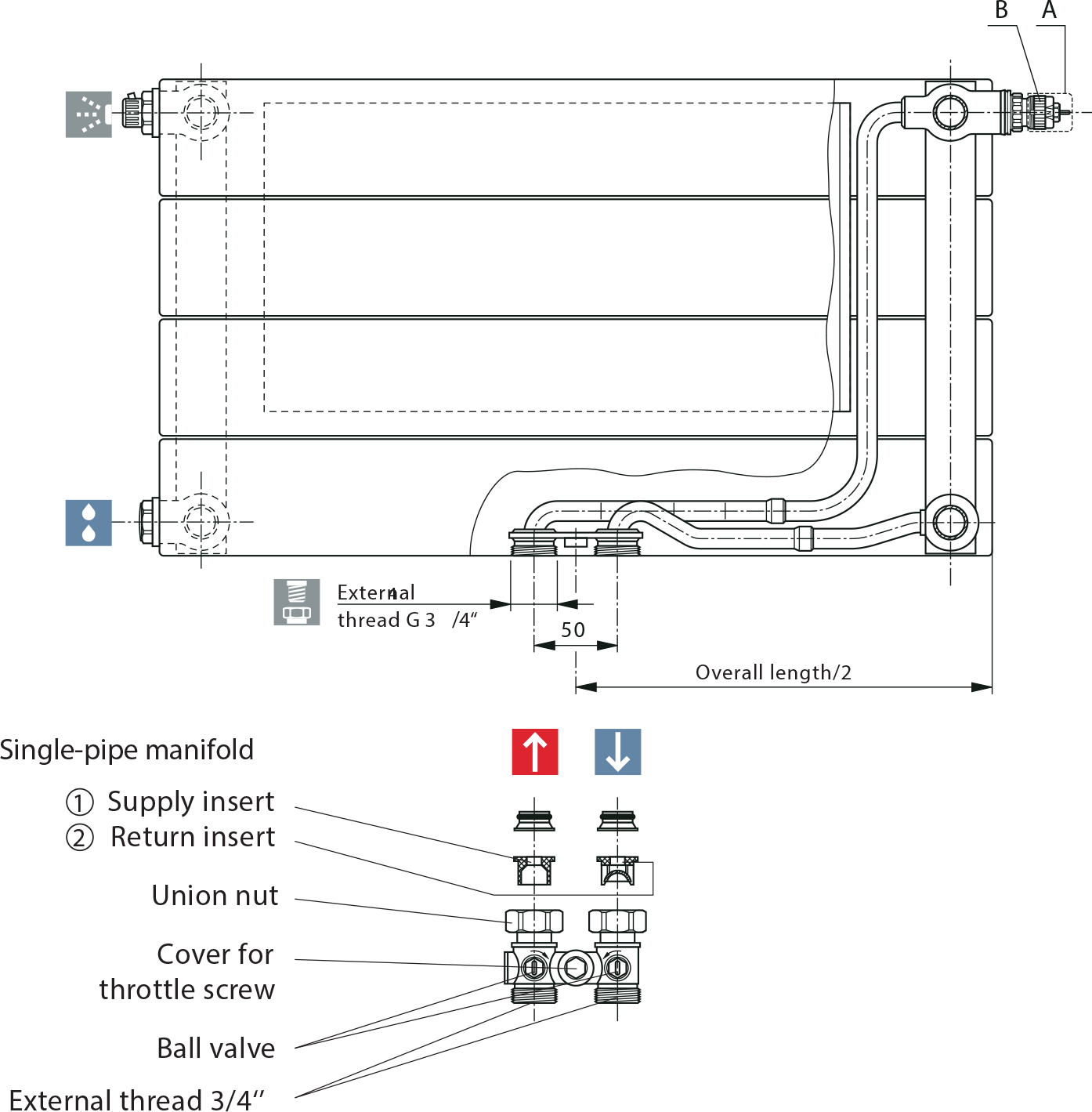

Sposoby podłączenia – instalacja jednorurowa

W przypadku modeli VHV-M nastawa zaworu nie jest konieczna, ponieważ zawór jest dostarczany z nastawą fabryczną (wartość domyślna "N").

Zarówno zawór grzejnika (modele VHV-M) jak i zestaw podłączeniowy (modele VSV-M) są dostarczane z zamontowaną zaślepką ochronną. Po zdjęciu zaślepki ochronnej (element A) bezpośrednio na zawór zintegrowany (element B) mogą być montowane następujące głowice termostatyczne): „RA 2000“ lub „RAW“ firmy Danfoss, „VK“ firmy Heimeier, „D“ firmy Herz, „thera DA“ firmy MNG oraz „UNI XD“ firmy Oventrop.

Uwaga:
Podczas instalacji rozdzielacza do instalacji jednorurowych należy dopilnować, aby element powrotny (2) został zainstalowany na powrocie wody, a element zasilania (1) na zasilaniu wody.

Kolory

Grzejnik VONARIS-M jest dostępny w 71 różnych kolorach.

Kolory podstawowy

  • RAL9016 Traffic White
  • RAL 9010 Pure White
  • RAL 9001 Cream White
  • RAL 250-2 Lemon Glow
  • RAL 1023 Traffic Yellow
  • RAL 1012 Lemon Yellow
  • RAL 1004 Golden Yellow
  • RAL 1027 Curry
  • RAL 6034 Pastel Turquoise
  • RAL 5014 Pastel TurquoisePigeon Blue
  • RAL 5009 Azure Blue
  • RAL 5015 Sky Blue
  • RAL 5017 Traffic Blue
  • RAL 5022 Night Blue
  • RAL 5002 Ultramarine Blue
  • RAL 5001 Green Blue
  • RAL 9005 Jet Black
  • RAL 7021 Black Grey
  • RAL 1033 Dahlia Yellow
  • RAL 2003 Pastel Orange
  • RAL 2004 Pure Orange
  • RAL 3000 Flame Red
  • RAL 3005 Wine Red
  • RAL 4002 Red Violet
  • RAL 4007 Purple Violet
  • RAL 4008 Signal Violet
  • RAL 290 70 20 Mauve Haze
  • RAL 290 40 45 Mystic Purple
  • RAL 4009 Pastel Violet
  • RAL 3015 Light Pink
  • RAL 3014 Antique Pink
  • RAL 6019 Pastel Green
  • RAL 120 80 60 Modern green
  • RAL 120 70 70 E-Green
  • RAL 150 60 60 Green Apple
  • RAL 6033 Mint Turquoise
  • RAL 6004 Blue Green
  • RAL 8017 Chocolate Brown
  • RAL 8019 Grey Brown
  • RAL 040 80 05 White Coffee
  • RAL 7035 Light Grey
  • RAL 7040 Window Grey
  • RAL 7001 Silver Grey
  • RAL 7037 Dusty Grey
  • RAL 7030 Stone Grey
  • RAL 7013 Brown Grey
  • RAL 7015 Slate Grey
  • RAL 7016 Anthracite Grey
  • RAL 7024 Graphite Grey
  • RAL 9006 White Aluminium
  • RAL 9007 Grey Aluminium
The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

Kolory RAL

  • S0075 Jasmine
  • S0091 Pergamon
  • S0094 Natura
  • S0087 Bahama Beige
  • S0084 Anemone
  • S0077 Magnolia
  • S0164 Banana
  • S0088 Manhatten
The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

Kolory specjalne

  • S0145 Creme White
  • S0142 White Textured
  • S0141 Black Textured
  • S0147 Anodic Brown
  • S0148 Anodic Black
  • S0149 Anodic Natura
  • S0201 Metal Alu
  • S0102 Metal Grey
  • S0146 Anodic Bronze
  • S0104 Metal Black
  • S0144 Brown Grey
  • S0143 Light Grey
The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

Akcesoria

Zapoznaj się z szerokim wachlarzem akcesoriów do naszych grzejników konwektorowych - cennik 03/2020.

Oznakowanie CE i deklaracja właściwości użytkowych (DoP)

Rozporządzenie Parlamentu Europejskiego i Rady (UE) ustanawiające zharmonizowane warunki wprowadzania do obrotu wyrobów budowlanych wymaga m.in. aby wyroby budowlane, w tym grzejniki i konwektory bez zintegrowanego źródła ciepła, były właściwie oznakowane zgodnie z odpowiednimi normami zharmonizowanymi EN 442 oraz miały wystawioną deklarację właściwości użytkowych. Oznakowanie CE umieszczone na naszych wyrobach oznacza, że każdy produkt spełnia wymagania procesu wytwarzania produktu zgodnie z przepisami odnośnie produkcji, kontroli i dostawy. Rozporządzenie weszło w życie w dniu 1 lipca 2013 roku.

Produkty firmy Rettig ICC posiadają oznakowanie CE. Zgodnie z rozporządzeniem o wyrobach budowlanych dostępna jest deklaracja właściwości użytkowych firmy Rettig ICC i aneksy D i M ze szczegółowym opisem właściwości użytkowych produktów. Zobacz załączoną aktualną deklarację właściwości użytkowych firmy RICC oraz pliki z nią powiązane.
