FMK

FMK

2 króćce przyłączeniowe (bez wentylatora)
Informacje techniczne

Kratki maskujące

Różnorodność materiałów i kolorów stwarza ogromne możliwości projektowe. Kratki maskujące pozwalają ukryć miejsce łączenia krawędzi grzejnika z podłogą. Szeroki wybór wzorów kratek poniżej.

Kratki maskujące - poprzeczna i podłużna

INTRATHERM grilles

Prezentowane kolory w formie drukowanej bądź elektronicznej należy traktować jako poglądowe. Pozostałe kolory na zapytanie.

drewniana, poprzeczna

INTRATHERM wood

Prezentowane kolory w formie drukowanej bądź elektronicznej należy traktować jako poglądowe. Pozostałe kolory na zapytanie.

duraluminium, poprzeczna i podłużna

anodised aluminium

Prezentowane kolory w formie drukowanej bądź elektronicznej należy traktować jako poglądowe. Pozostałe kolory na zapytanie.

stal nierdzewna, poprzeczna i podłużna

INTRATHERM stainless steel

Prezentowane kolory w formie drukowanej bądź elektronicznej należy traktować jako poglądowe. Pozostałe kolory na zapytanie.

Wykonanie z listwą ozdobną U

INTRATHERM u-frame



Wykonanie z listwą ozdobną L

INTRATHERM l-frame

Wykonanie z listwą ozdobną Z

INTRATHERM z-frame

Dane techniczne

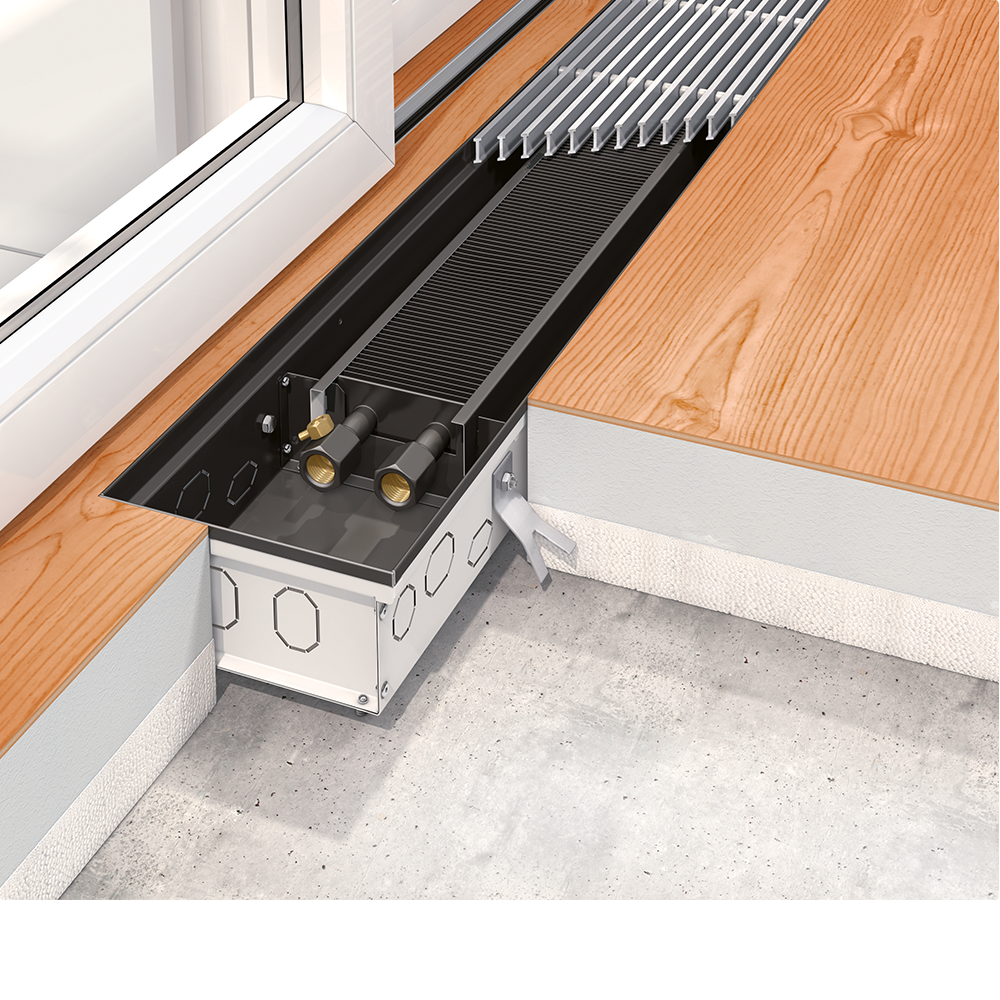

Grzejniki kanałowe Intratherm FMK przeznaczone są do montażu w podłogach ogrzewanych pomieszczeń. Elementem grzejnym jest miedziano-aluminiowy wymiennik ciepła, pomalowany na kolor czarny, zamontowany w wannie stalowej, obustronnie ocynkowanej, pomalowanej od wewnątrz także na kolor czarny. Od góry grzejnik zabezpieczony jest poprzeczną lub podłużną kratką maskującą wykonaną z materiału z oferty producenta, którą należy zamawiać osobno. Podłączenie wymiennika do instalacji grzewczej poprzez dwa króćce z gwintem wewnętrznym G 1/2”.

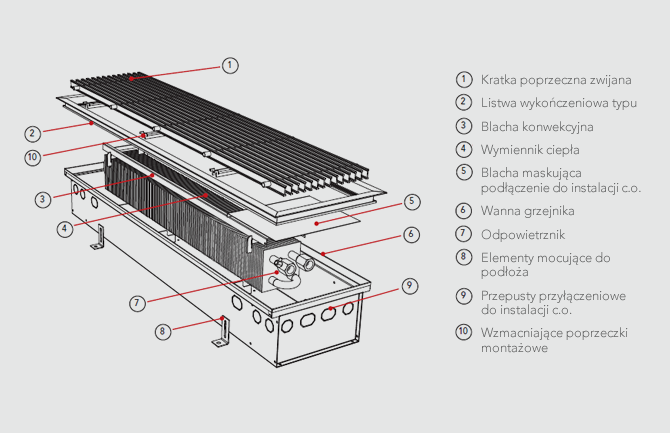

konstrukcja systemu

test positive pressure  Ciśnienie próbne: 13 bar

maximum operating pressure  Ciśnienie robocze: 10 bar

maximum operatingpressure  Temperatura maksymalna: 110 °C

przykłady połączeń

INTRATHERM connection examples

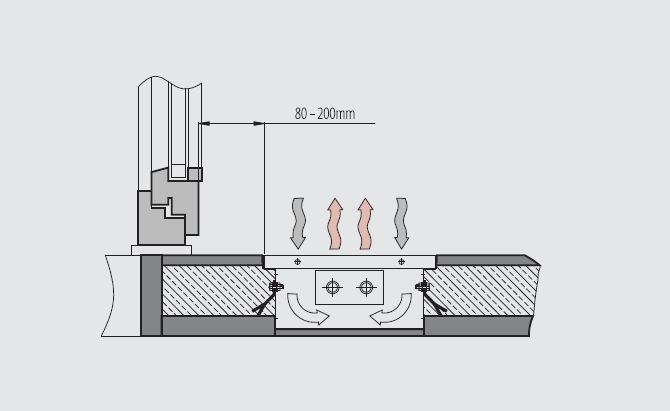

Zalecana instalacja grzejników kanałowych

Recommended mounting

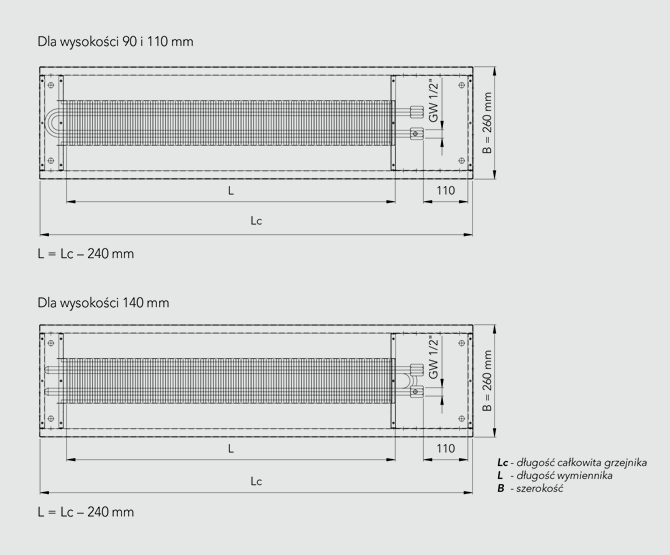

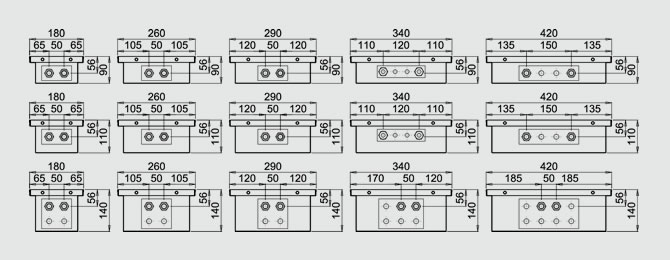

Wymiary - szerokość 420 mm, 340mm, 290mm, 260mm i 180mm (rzuty z boku)

Dla wysokości 90, 110 i 140mm

Grzejniki nietypowe - kątowe stożkowe

INTRATHERM angled bevel cut

Grzejniki nietypowe - prostokątny

INTRATHERM rectangular bevel cut

Elementy sterujące

Aby zagwarantować najbardziej wydajne działanie grzejnika, oferujemy szeroki wybór doskonale dobranych elementów sterujących.
Termostat PPT-01

Termostat PPT-01

Siłownik PPT-01

Siłownik PTP-02

Termostat

Termostat PER-07, PER-08

Naścienny czujnik temperatury

Naścienny czujnik temperatury
