T6

Decydujące atuty dzięki technologii T6.
Bardzo wydajne, szybkie ogrzewanie pomieszczeń oraz równomierny rozdział ciepła.
Obliczanie wydajności cieplnej
Informacje techniczne

T6: rewolucja w grzejnikach

Dzięki innowacyjnej technologii podłączenia środkowego oraz optymalnej wydajności energetycznej T6 wyznacza standardy dla ogrzewania pomieszczeń, komfortu i łatwości zastosowania – atutów, które przekonają każdego klienta!

Wiele możliwości podłączenia

Grzejnik można tak podłączyć do instalacji, aby oba przewody (zasilający i powrotny) znajdowały się albo po tej samej stronie lub po przekątnej.

Wiele możliwości podłączenia

Zmiana rozmiaru grzejnika

Jest pierwszym grzejnikiem, który pozwala wybrać wielkość nawet już po położeniu rur lub wymienić go później na inny.

Zmiana rozmiaru grzejnika

Idealna pozycja zaworu termostatycznego

Dzięki opatentowanemu sposobowi prowadzenia rur, zestaw (głowica i zawór termostatyczny) można zamontować z prawej lub z lewej strony (istnieje również możliwość przeniesienia zaworu na drugą stronę w późniejszym czasie).

Idealna pozycja zaworu termostatycznego

Mocowanie na zawieszkach

Zastosowanie niedrogich i atrakcyjnych pod względem wizualnym elementów mocujących, niezależnie od tego, czy użyjemy zawieszek kątowych, kołków rozporowych czy konsol szybkiego montażu.

Mocowanie na zawieszkach

Możliwość zmiany typu grzejnika

Elastyczny wybór modeli dzięki stałej odległości od przyłączy grzejnika do ściany.

Możliwość zmiany typu grzejnika

Doskonały montaż wstępny

Przewody rurowe mogą zostać ułożone wcześniej bez grzejnika, aby umożliwić niezakłócony postęp prac. Płukanie i próbę szczelności całej instalacji można przeprowadzić przed zamontowaniem grzejników.

Doskonały montaż wstępny

Przegląd modeli

Technologia T6 opiera się na osi symetrii grzejnika, oferując tym samym nieograniczoną elastyczność. Grzejniki T6 z podłączeniem środkowym są idealnie symetryczne. Stanowią doskonałe połączenie wzornictwa i unikalnej technologii. Dzięki opatentowanej technologii i specjalnej geometrii płyt konwekcyjnych T6 dostarcza niezwykle wysoką moc grzejną. W rezultacie jest w stanie nagrzewać pomieszczenia szczególnie szybko i gwarantuje optymalny poziom komfortu termicznego.



Różnorodność wymiarów oraz typów pozwala na zaspokojenie wszystkich Państwa potrzeb.

Typ 11 VM

Typ 11 VM

Typ 11 VM

Typ 11 VM

Typ 11 VM

jednopłytowy z jedną płytą konwekcyjną

Wysokość wysokość 300  400  500  600  900
długość długość do 2400  do 2600  do 2000
głębokość głębokość 61

Wymiary: długość całkowita od 400 mm, dostępne w wymiarach co 200 mm; dodatkowo 520, 720, 920, 1120 i 1320 mm



Podłączenia  podłączenia: 2 x GZ 3/4” środkowe 4 x GW 1/2”



Ciśnienie próbne  ciśnienie próbne: 1,3 MPa

Maximal positive operating pressure  max. ciśnienie pracy: 1,0 MPa

Temperatura zasilania  max. temperatura pracy: 110 °C

Typ 21 VM

Typ 21 VM-S

Typ 21 VM-S

Typ 21 VM-S

Typ 21 VM-S

dwupłytowy z jedną płytą konwekcyjną
Wysokość wysokość 300 400 500 600 900
Długość długość do 2400 do 3000 do 2000
Głębokość głębokość 80

Wymiary: długość całkowita od 400 mm, dostępne w wymiarach co 200 mm; dodatkowo 520, 720, 920, 1120 i 1320 mm

Podłączenia  podłączenia: 2 x GZ 3/4” środkowe 4 x GW 1/2”

Ciśnienie próbne  ciśnienie próbne: 1,3 MPa

Ciśnienie pracy  max. ciśnienie pracy: 1,0 MPa

Temperatura zasilania  max. temperatura pracy: 110 °C

Typ 22 VM

Typ 22 VM

Typ 22 VM

Typ 22 VM

Typ 22 VM

dwupłytowa z dwiema płytami konwekcyjnymi
Wysokość wysokość 300 400 500 600 900
Długość długość do 3000 do 2000
Głębokość głębokość 105

Wymiary: długość całkowita od 400 mm, dostępne w wymiarach co 200 mm; dodatkowo 520, 720, 920, 1120 i 1320 mm

Podłączenia  podłączenia: 2 x GZ 3/4” środkowe 4 x GW 1/2”

Ciśnienie próbne  ciśnienie próbne: 1,3 MPa

Ciśnienie pracy  max. ciśnienie pracy: 1,0 MPa

Temperatura zasilania  max. temperatura pracy: 110 °C

Typ 33 VM

Typ 33 VM

Typ 33 VM

Typ 33 VM

Typ 33 VM

trzypłytowy z trzema płytami konwekcyjnymi
Wysokość wysokość 300 400 500 600 900
Długość długość do 3000  do 2200 do 1800
Głębokość głębokość 166

Wymiary: długość całkowita od 400 mm, dostępne w wymiarach co 200 mm; dodatkowo 520, 720, 920, 1120 i 1320 mm

Podłączenia  podłączenia: 2 x GZ 3/4” środkowe 4 x GW 1/2”

Ciśnienie próbne  ciśnienie próbne: 1,3 MPa

Ciśnienie pracy  max. ciśnienie pracy: 1,0 MPa

Temperatura zasilania  max. temperatura pracy: 110 °C

Informacje techniczne

GRZEJNIKI T6 Z PODŁĄCZENIEM ŚRODKOWYM – z wbudowanym zespołem zaworowym w kształcie litery T – są odpowiednie zarówno do instalacji dwururowych jak i jednorurowych, przy zastosowaniu rozdzielacza do instalacji jednorurowych. Oprócz podłączenia środkowego dolnego, wysokiej klasy konstrukcja umożliwia inne podłączenia używane w grzejnikach kompaktowych, takich jak podłączenie boczne jednostronne i dwustronne.

Grzejniki są dostarczane gotowe do instalacji dwururowej oraz z nastawioną fabrycznie wartością kv, dostosowaną do mocy grzejnika.

Na potrzeby instalacji ciepłowniczych z dużą różnicą między temperaturą wody zasilającej a powrotnej, na żądanie dostępny jest zespół zaworów umożliwiający precyzyjną i bezstopniową regulację.

Sposoby podłączania – instalacja dwururowa

Sposoby podłączania – instalacja dwururowa

Zasilanie  zasilanie

Powrót  powrót

Zaślepka  zaślepka

Odpowietrznik  odpowietrznik

Spust  spust

Uwaga:
W przypadku zastosowania grzejników T6 z podłączeniem środkowym i kompaktowych nakręcane zaślepki 3/4“ wykonane z tworzywa sztucznego muszą zostać wymienione na niklowane elektrolitycznie zaślepki mosiężne (wyposażenie dodatkowe). Dostępne pod numerem artykułu: AZ0PL000C0002000. Dodatkowo należy zdjąć część z tworzywa sztucznego ze specjalnego korka odpowietrzającego.

Tabela wartości kv

kv tabela wartosci



Oczywiście możliwa jest również zmiana nastawy zaworu podczas pracy instalacji pod ciśnieniem.

Działanie w przypadku instalacji dwururowej – Wskazówki dotyczące regulacji zaworu zintegrowanego

Instrukcja ustawiania:
Grzejniki zaworowe firmy VOGEL&NOOT są fabrycznie wyposażone do instalacji dwururowych. Każdy grzejnik jest wyposażony we wkładkę zaworową z nastawą wstępną dostosowaną do mocy grzejnika. Nastawiona wartość kv jest również oznaczona kolorem na powierzchni czołowej.

Wskazówka:
W przypadku, gdy wymagane są ustawienia dostosowane do indywidualnych wymagań, nastawione wartości kv mogą być zmieniane stosownie do potrzeb. Zamiana zintegrowanego zaworu z prawostronnego na lewostronny może być dokonana w każdej chwili. Grzejniki są dostarczane z zaślepkami ochronnymi. Po zdjęciu zaślepki ochronnej (element A) bezpośrednio na zawór zintegrowany (element B) mogą być montowane następujące głowice termostatyczne: “RA 2000”, “RAW” firmy Danfoss, “VK” firmy Heimeier, “D” firmy Herz, “thera DA” firmy MNG oraz “UNI XD” firmy Oventrop.

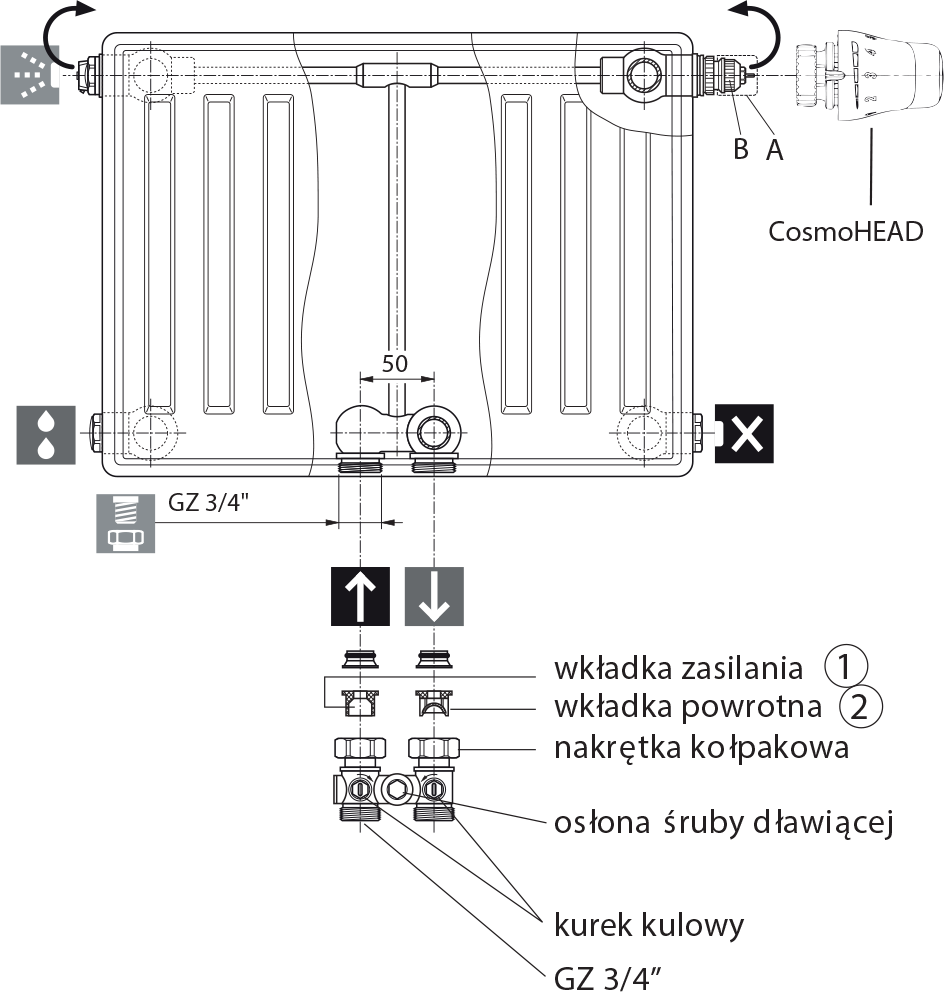

Działanie w przypadku instalacji jednorurowej – zawór zintegrowany z nastawą fabryczną

W instalacji jednorurowej - ustawienie zaworu zintegrowanego na N.

Grzejniki są dostarczane z zaślepką ochronną. Po zdjęciu zaślepki ochronnej (element A) bezpośrednio na zawór zintegrowany (element B) mogą być montowane następujące głowice termostatyczne: „RA 2000“ i „RAW“ firmy Danfoss, „VK“ firmy Heimeier, „theraDA“ firmy MNG oraz „UNI XD“ firmy Oventrop.

Uwaga: Podczas instalacji należy dopilnować, aby element powrotny (2) został zainstalowany na powrocie wody, a element zasilania (1) na zasilaniu wody.

Zmiana miejsca montażu zaworu zintegrowanego z prawej strony na lewą może zostać przeprowadzona z łatwością w każdej chwili.

Pobierz

Tutaj możesz pobrać wszelkie istotne dane w różnych formatach plików.

Kolory

Grzejnik płytowy T6 z podłączeniem środkowym jest dostępny w 71 różnych kolorach.

Kolory podstawowy

  • RAL9016 Traffic White
  • RAL 9010 Pure White
  • RAL 9001 Cream White
  • RAL 250-2 Lemon Glow
  • RAL 1023 Traffic Yellow
  • RAL 1012 Lemon Yellow
  • RAL 1004 Golden Yellow
  • RAL 1027 Curry
  • RAL 6034 Pastel Turquoise
  • RAL 5014 Pastel TurquoisePigeon Blue
  • RAL 5009 Azure Blue
  • RAL 5015 Sky Blue
  • RAL 5017 Traffic Blue
  • RAL 5022 Night Blue
  • RAL 5002 Ultramarine Blue
  • RAL 5001 Green Blue
  • RAL 9005 Jet Black
  • RAL 7021 Black Grey
  • RAL 1033 Dahlia Yellow
  • RAL 2003 Pastel Orange
  • RAL 2004 Pure Orange
  • RAL 3000 Flame Red
  • RAL 3005 Wine Red
  • RAL 4002 Red Violet
  • RAL 4007 Purple Violet
  • RAL 4008 Signal Violet
  • RAL 290 70 20 Mauve Haze
  • RAL 290 40 45 Mystic Purple
  • RAL 4009 Pastel Violet
  • RAL 3015 Light Pink
  • RAL 3014 Antique Pink
  • RAL 6019 Pastel Green
  • RAL 120 80 60 Modern green
  • RAL 120 70 70 E-Green
  • RAL 150 60 60 Green Apple
  • RAL 6033 Mint Turquoise
  • RAL 6004 Blue Green
  • RAL 8017 Chocolate Brown
  • RAL 8019 Grey Brown
  • RAL 040 80 05 White Coffee
  • RAL 7035 Light Grey
  • RAL 7040 Window Grey
  • RAL 7001 Silver Grey
  • RAL 7037 Dusty Grey
  • RAL 7030 Stone Grey
  • RAL 7013 Brown Grey
  • RAL 7015 Slate Grey
  • RAL 7016 Anthracite Grey
  • RAL 7024 Graphite Grey
  • RAL 9006 White Aluminium
  • RAL 9007 Grey Aluminium
The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

Kolory RAL

  • S0075 Jasmine
  • S0091 Pergamon
  • S0094 Natura
  • S0087 Bahama Beige
  • S0084 Anemone
  • S0077 Magnolia
  • S0164 Banana
  • S0088 Manhatten
The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

Kolory specjalne

  • S0145 Creme White
  • S0142 White Textured
  • S0141 Black Textured
  • S0147 Anodic Brown
  • S0148 Anodic Black
  • S0149 Anodic Natura
  • S0201 Metal Alu
  • S0102 Metal Grey
  • S0146 Anodic Bronze
  • S0104 Metal Black
  • S0144 Brown Grey
  • S0143 Light Grey
The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

Oznakowanie CE i deklaracja właściwości użytkowych (DoP)

Rozporządzenie Parlamentu Europejskiego i Rady (UE) ustanawiające zharmonizowane warunki wprowadzania do obrotu wyrobów budowlanych wymaga m.in. aby wyroby budowlane, w tym grzejniki i konwektory bez zintegrowanego źródła ciepła, były właściwie oznakowane zgodnie z odpowiednimi normami zharmonizowanymi EN 442 oraz miały wystawioną deklarację właściwości użytkowych. Oznakowanie CE umieszczone na naszych wyrobach oznacza, że każdy produkt spełnia wymagania procesu wytwarzania produktu zgodnie z przepisami odnośnie produkcji, kontroli i dostawy. Rozporządzenie weszło w życie w dniu 1 lipca 2013 roku.

Produkty firmy Rettig ICC posiadają oznakowanie CE. Zgodnie z rozporządzeniem o wyrobach budowlanych dostępna jest deklaracja właściwości użytkowych firmy Rettig ICC i aneksy D i M ze szczegółowym opisem właściwości użytkowych produktów. Zobacz załączoną aktualną deklarację właściwości użytkowych firmy RICC oraz pliki z nią powiązane.

Rodzaj grzejnika
Wysokość
mm
mm
Długość
mm
mm
Wydajność cieplna
W
%
%
Temperatura
°C
°C
°C
