Grzejnik zaworowy z podłączeniem środkowym

Grzejnik zaworowy z podłączeniem środkowym

Ten model robi wrażenie dzięki wzornictwu o prostych liniach.
Obliczanie wydajności cieplnej

Przegląd modeli

Grzejniki kolumnowe produkowane przez firmę VOGEL&NOOT spełniają liczne międzynarodowe normy jakościowe, a procesy produkcji we wszystkich fabrykach posiadają certyfikaty ISO.

Przegląd modeli

Róże rozmiary i wersje w zakresie liczby kolumn i członów pozwalają nam oferować szeroki wachlarz modeli odpowiadających różnym wymaganiom.

Z 2, 3 lub 4 kolumnami

2-kolumnowy

3-kolumnowy

4-kolumnowy


Model 2-kolumnowy 3-kolumnowy 4-kolumnowy
Wysokość wysokość 155 do
1000
(30)*
1065 do
2200
(18)*
155 do
1000
(30)*
1065 do
2000
(18)*
155 do
900
(30)*
1000
(24)*
1065 do
1200
(18)*
2500 do
3000
(14)*
-
2200 do
2500
(14)*
2800 do
3000
(12)*
1500
(14)*
1800 do
2000
(12)*
2200 do
2800
(10)*
3000
(8)*
- -
głębokość głębokość 63 101 139
Rozstaw podłączeń rozstaw podłączeń Wysokość - 65 mm

* maks. liczba członów w bloku

Podłączenia  podłączenia: 4 x GW 1/2“ (przednie, lewe i prawe); 2 x GW 1/2", dolne środkowe.

Ciśnienie pracy  max. ciśnienie pracy: 10 bar

Temperatura zasilania  max. temperatura pracy: 110 °C

Z 5 lub 6 kolumnami

Z 5 lub 6 kolumnami

5-kolumnowy

6-kolumnowy

Model 5-Columns 6-Columns
Wysokość  wysokość 155 do
600
(30)*
665
(24)*
750 do
1000
(20)*
1065 do
1200
(19)*
1500
(14)*
155 do
500
(30)*
550 do
600
(24)*
665 do
900
(20)*
965 do
1200
(14)*
1500
(12)*

1800 do
2200
(10)*

2500 do
2800
(8)*
3000
(6)*
- - 1800 do
2000
(10)*
2200 do
3000
(6)*
- - -
głębokość  głębokość 177 215
Rozstaw podłączeńrozstaw podłączeń Wysokość - 65 mm

* maks. liczba członów w bloku

Podłączenia podłączenia: 4 x GW 1/2“ (przednie, lewe i prawe); 2 x GW 1/2", dolne środkowe.

Ciśnienie pracy max. ciśnienie pracy: 10 bar

Temperatura zasilania max. temperatura pracy: 110 °C

Informacje techniczne

Zapoznaj się z najważniejszymi danymi technicznymi. W celu uzyskania bardziej szczegółowych informacji pobierz pliki pdf.

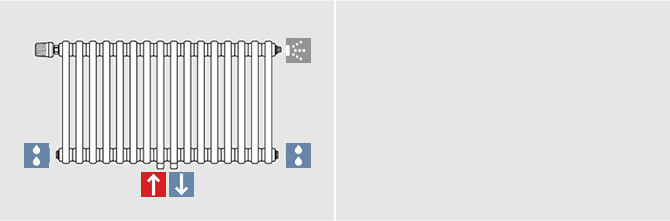

Sposób podłączania – instalacja dwururowa

Sposób podłączania – instalacja dwururowa



Uwaga: zasilanie musi być zawsze podłączone od strony, gdzie znajduje się zawór.

zasilania  zasilanie

Powrót  powrót

Odpowietrznik  odpowietrznik

Spust  spust

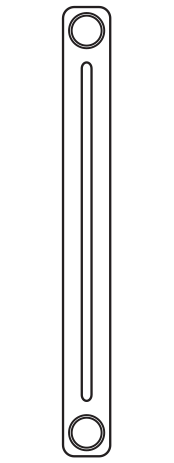

Wymiary [mm]

LASERLINE standard Wymiary

Wysokość wysokość

Rozstaw podłączeń rozstaw podłączeń

Kolory

Grzejniki kolumnowe LASERLINE są dostępne w 71 różnych kolorach.

Kolory podstawowy

  • RAL9016 Traffic White
  • RAL 9010 Pure White
  • RAL 9001 Cream White
  • RAL 250-2 Lemon Glow
  • RAL 1023 Traffic Yellow
  • RAL 1012 Lemon Yellow
  • RAL 1004 Golden Yellow
  • RAL 1027 Curry
  • RAL 6034 Pastel Turquoise
  • RAL 5014 Pastel TurquoisePigeon Blue
  • RAL 5009 Azure Blue
  • RAL 5015 Sky Blue
  • RAL 5017 Traffic Blue
  • RAL 5022 Night Blue
  • RAL 5002 Ultramarine Blue
  • RAL 5001 Green Blue
  • RAL 9005 Jet Black
  • RAL 7021 Black Grey
  • RAL 1033 Dahlia Yellow
  • RAL 2003 Pastel Orange
  • RAL 2004 Pure Orange
  • RAL 3000 Flame Red
  • RAL 3005 Wine Red
  • RAL 4002 Red Violet
  • RAL 4007 Purple Violet
  • RAL 4008 Signal Violet
  • RAL 290 70 20 Mauve Haze
  • RAL 290 40 45 Mystic Purple
  • RAL 4009 Pastel Violet
  • RAL 3015 Light Pink
  • RAL 3014 Antique Pink
  • RAL 6019 Pastel Green
  • RAL 120 80 60 Modern green
  • RAL 120 70 70 E-Green
  • RAL 150 60 60 Green Apple
  • RAL 6033 Mint Turquoise
  • RAL 6004 Blue Green
  • RAL 8017 Chocolate Brown
  • RAL 8019 Grey Brown
  • RAL 040 80 05 White Coffee
  • RAL 7035 Light Grey
  • RAL 7040 Window Grey
  • RAL 7001 Silver Grey
  • RAL 7037 Dusty Grey
  • RAL 7030 Stone Grey
  • RAL 7013 Brown Grey
  • RAL 7015 Slate Grey
  • RAL 7016 Anthracite Grey
  • RAL 7024 Graphite Grey
  • RAL 9006 White Aluminium
  • RAL 9007 Grey Aluminium
The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

Kolory RAL

  • S0075 Jasmine
  • S0091 Pergamon
  • S0094 Natura
  • S0087 Bahama Beige
  • S0084 Anemone
  • S0077 Magnolia
  • S0164 Banana
  • S0088 Manhatten
The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

Kolory specjalne

  • S0145 Creme White
  • S0142 White Textured
  • S0141 Black Textured
  • S0147 Anodic Brown
  • S0148 Anodic Black
  • S0149 Anodic Natura
  • S0201 Metal Alu
  • S0102 Metal Grey
  • S0146 Anodic Bronze
  • S0104 Metal Black
  • S0144 Brown Grey
  • S0143 Light Grey
The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

Akcesoria

Zapoznaj się z szerokim wachlarzem akcesoriów do naszych grzejników kolumnowych - cennik 03/2020.

Oznakowanie CE i deklaracja właściwości użytkowych (DoP)

Rozporządzenie Parlamentu Europejskiego i Rady (UE) ustanawiające zharmonizowane warunki wprowadzania do obrotu wyrobów budowlanych wymaga m.in. aby wyroby budowlane, w tym grzejniki i konwektory bez zintegrowanego źródła ciepła, były właściwie oznakowane zgodnie z odpowiednimi normami zharmonizowanymi EN 442 oraz miały wystawioną deklarację właściwości użytkowych. Oznakowanie CE umieszczone na naszych wyrobach oznacza, że każdy produkt spełnia wymagania procesu wytwarzania produktu zgodnie z przepisami odnośnie produkcji, kontroli i dostawy. Rozporządzenie weszło w życie w dniu 1 lipca 2013 roku.

Produkty firmy Rettig ICC posiadają oznakowanie CE. Zgodnie z rozporządzeniem o wyrobach budowlanych dostępna jest deklaracja właściwości użytkowych firmy Rettig ICC i aneksy D i M ze szczegółowym opisem właściwości użytkowych produktów. Zobacz załączoną aktualną deklarację właściwości użytkowych firmy RICC oraz pliki z nią powiązane.
