T6 higieniczne

Sprawdzona przydatność do instalacji w pomieszczeniach o szczególnych wymaganiach higienicznych.

T6: rewolucja w grzejnikach

Dzięki innowacyjnej technologii podłączenia środkowego oraz optymalnej wydajności energetycznej T6 wyznacza standardy dla ogrzewania pomieszczeń, komfortu i łatwości zastosowania – atutów, które przekonają każdego klienta!

Atut podłączenia

Podłączenie po przekątnej lub w linii przy znormalizowanym położeniu złączek.

Atut podłączenia

Atut wyboru

Nawet jeśli przewody rurowe zostały ułożone wcześniej, wybór grzejnika może zostać zmieniony w każdej chwili.

T6 Atut wyboru

Atut ustawienia

Elastyczne położenie termostatu według życzenia, dzięki opatentowanym prowadnicom rur.

T6 Atut ustawienia

Atut instalacji

Ekonomiczne, atrakcyjne i bezpieczne opcje instalacji bez ograniczeń.

T6 Atut instalacji

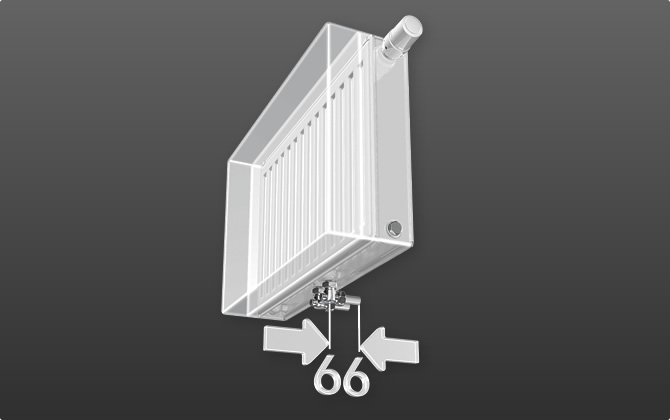

Atut odległości

Elastyczny wybór modeli ze znormalizowaną odległością między złączką a ścianą.

T6 Atut odległości

Atut montażu

Przewody rurowe mogą zostać ułożone wcześniej bez grzejnika, aby umożliwić niezakłócony postęp prac.

T6 Atut montażu

Przegląd modeli

Technologia T6 opiera się na osi symetrii grzejnika, oferując tym samym nieograniczoną elastyczność. Grzejniki T6 z podłączeniem środkowym są idealnie symetryczne. Stanowią doskonałe połączenie wzornictwa i unikalnej technologii. Dzięki opatentowanej technologii i specjalnej geometrii płyt konwekcyjnych T6 dostarcza niezwykle wysoką moc grzejną. W rezultacie jest w stanie nagrzewać pomieszczenia szczególnie szybko i gwarantuje optymalny poziom komfortu termicznego.



Różne wymiary oraz rodzaje konstrukcji w zakresie liczby warstw i płyt konwekcyjnych pozwalają oferować szeroką gamę modeli odpowiadających różnym wymaganiom.

Typ 10 VM

T6 higieniczne TYPE 10 VM

TYP 10 VM

T6 higieniczne TYPE 10 VM

TYP 10 VM

jednowarstwowy
Wysokość wysokość 300 400 500 600 900
Długość długość do 1200 do 2400 do 2600 do 1400
Głębokość głębokość 46

Wymiary: długość całkowita od 400 mm, dostępne w wymiarach co 200 mm; dodatkowo 520, 720, 920, 1120 i 1320 mm

Podłączenia  podłączenia: 2 x GZ 3/4” środkowe 4 x GW 1/2”

Ciśnienie próbne  ciśnienie próbne: 1,3 MPa

Ciśnienie pracy  max. ciśnienie pracy: 10 bar

Temperatura zasilania  max. temperatura pracy: 110 °C

Typ 20 VM

T6 higieniczne TYPE 20VM

TYP 20 VM

T6 higieniczne TYPE 20VM

TYP 20 VM

dwuwarstwowy
Wysokość wysokość 300 400 500 600 900
Długość długość do 2400 do 3000 do 2000
Głębokość głębokość 80

Wymiary: długość całkowita od 400 mm, dostępne w wymiarach co 200 mm; dodatkowo 520, 720, 920, 1120 i 1320 mm

Podłączenia  podłączenia: 2 x GZ 3/4” środkowe 4 x GW 1/2”

Ciśnienie próbne  ciśnienie próbne: 1,3 MPa

Ciśnienie pracy  max. ciśnienie pracy: 1,0 MPa

Temperatura zasilania  max. temperatura pracy: 110 °C

Typ 30 VM

T6 higieniczne TYPE 30 VM

TYP 30 VM

T6 higieniczne TYPE 30 VM

TYP 30 VM

trójwarstwowy
Wysokość wysokość 300 400 500 600 900
Długość długość do 3000 do 2200 do 1800
Głębokość głębokość 166

Wymiary: długość całkowita od 400 mm, dostępne w wymiarach co 200 mm; dodatkowo 520, 720, 920, 1120 i 1320 mm

Podłączenia  podłączenia: 2 x GZ 3/4” środkowe 4 x GW 1/2”

Ciśnienie próbne  ciśnienie próbne: 1,3 MPa

Ciśnienie pracy  max. ciśnienie pracy: 1,0 MPa

Temperatura zasilania  max. temperatura pracy: 110 °C

Informacje techniczne

GRZEJNIKI T6 Z PODŁĄCZENIEM ŚRODKOWYM – z wbudowanym zespołem zaworowym w kształcie litery T – są odpowiednie zarówno do instalacji dwururowych jak i jednorurowych, przy zastosowaniu rozdzielacza do instalacji jednorurowych. Oprócz podłączenia środkowego dolnego, wysokiej klasy konstrukcja umożliwia inne podłączenia używane w grzejnikach kompaktowych, takich jak podłączenie boczne jednostronne i dwustronne.

Grzejniki są dostarczane gotowe do instalacji dwururowej oraz z nastawioną fabrycznie wartością kv, dostosowaną do mocy grzejnika.

Na potrzeby instalacji ciepłowniczych z dużą różnicą między temperaturą wody zasilającej a powrotnej, na żądanie dostępny jest zespół zaworów umożliwiający precyzyjną i bezstopniową regulację.

Sposoby podłączania – instalacja dwururowa

Sposoby podłączania – instalacja dwururowa

Zasilanie  zasilanie

Powrót  powrót

Zaślepka  zaślepka

Odpowietrznik  odpowietrznik

Spust  spust

Uwaga:
W przypadku zastosowania grzejników T6 z podłączeniem środkowym i kompaktowych nakręcane zaślepki 3/4“ wykonane z tworzywa sztucznego muszą zostać wymienione na niklowane elektrolitycznie zaślepki mosiężne (wyposażenie dodatkowe). Dostępne pod numerem artykułu: AZ0PL000C0002000. Dodatkowo należy zdjąć część z tworzywa sztucznego ze specjalnego korka odpowietrzającego.

Tabela wartości kv

kv tabela wartosci



Oczywiście możliwa jest również zmiana nastawy zaworu podczas pracy instalacji pod ciśnieniem.

Działanie w przypadku instalacji dwururowej – Wskazówki dotyczące regulacji zaworu zintegrowanego

Instrukcja ustawiania:
Grzejniki zaworowe firmy VOGEL&NOOT są fabrycznie wyposażone do instalacji dwururowych. Każdy grzejnik jest wyposażony we wkładkę zaworową z nastawą wstępną dostosowaną do mocy grzejnika. Nastawiona wartość kv jest również oznaczona kolorem na powierzchni czołowej.

Wskazówka:
W przypadku, gdy wymagane są ustawienia dostosowane do indywidualnych wymagań, nastawione wartości kv mogą być zmieniane stosownie do potrzeb. Zamiana zintegrowanego zaworu z prawostronnego na lewostronny może być dokonana w każdej chwili. Grzejniki są dostarczane z zaślepkami ochronnymi. Po zdjęciu zaślepki ochronnej (element A) bezpośrednio na zawór zintegrowany (element B) mogą być montowane następujące głowice termostatyczne: “RA 2000”, “RAW” firmy Danfoss, “VK” firmy Heimeier, “D” firmy Herz, “thera DA” firmy MNG oraz “UNI XD” firmy Oventrop.

Działanie w przypadku instalacji jednorurowej – zawór zintegrowany z nastawą fabryczną

W instalacji jednorurowej - ustawienie zaworu zintegrowanego na N.

Grzejniki są dostarczane z zaślepką ochronną. Po zdjęciu zaślepki ochronnej (element A) bezpośrednio na zawór zintegrowany (element B) mogą być montowane następujące głowice termostatyczne: „RA 2000“ i „RAW“ firmy Danfoss, „VK“ firmy Heimeier, „theraDA“ firmy MNG oraz „UNI XD“ firmy Oventrop.

Uwaga: Podczas instalacji należy dopilnować, aby element powrotny (2) został zainstalowany na powrocie wody, a element zasilania (1) na zasilaniu wody.

Zmiana miejsca montażu zaworu zintegrowanego z prawej strony na lewą może zostać przeprowadzona z łatwością w każdej chwili.

Kolory

Grzejniki T6 higieniczne są dostępne w 71 różnych kolorach.

Kolory podstawowy

  • RAL9016 Traffic White
  • RAL 9010 Pure White
  • RAL 9001 Cream White
  • RAL 250-2 Lemon Glow
  • RAL 1023 Traffic Yellow
  • RAL 1012 Lemon Yellow
  • RAL 1004 Golden Yellow
  • RAL 1027 Curry
  • RAL 6034 Pastel Turquoise
  • RAL 5014 Pastel TurquoisePigeon Blue
  • RAL 5009 Azure Blue
  • RAL 5015 Sky Blue
  • RAL 5017 Traffic Blue
  • RAL 5022 Night Blue
  • RAL 5002 Ultramarine Blue
  • RAL 5001 Green Blue
  • RAL 9005 Jet Black
  • RAL 7021 Black Grey
  • RAL 1033 Dahlia Yellow
  • RAL 2003 Pastel Orange
  • RAL 2004 Pure Orange
  • RAL 3000 Flame Red
  • RAL 3005 Wine Red
  • RAL 4002 Red Violet
  • RAL 4007 Purple Violet
  • RAL 4008 Signal Violet
  • RAL 290 70 20 Mauve Haze
  • RAL 290 40 45 Mystic Purple
  • RAL 4009 Pastel Violet
  • RAL 3015 Light Pink
  • RAL 3014 Antique Pink
  • RAL 6019 Pastel Green
  • RAL 120 80 60 Modern green
  • RAL 120 70 70 E-Green
  • RAL 150 60 60 Green Apple
  • RAL 6033 Mint Turquoise
  • RAL 6004 Blue Green
  • RAL 8017 Chocolate Brown
  • RAL 8019 Grey Brown
  • RAL 040 80 05 White Coffee
  • RAL 7035 Light Grey
  • RAL 7040 Window Grey
  • RAL 7001 Silver Grey
  • RAL 7037 Dusty Grey
  • RAL 7030 Stone Grey
  • RAL 7013 Brown Grey
  • RAL 7015 Slate Grey
  • RAL 7016 Anthracite Grey
  • RAL 7024 Graphite Grey
  • RAL 9006 White Aluminium
  • RAL 9007 Grey Aluminium
The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

Kolory RAL

  • S0075 Jasmine
  • S0091 Pergamon
  • S0094 Natura
  • S0087 Bahama Beige
  • S0084 Anemone
  • S0077 Magnolia
  • S0164 Banana
  • S0088 Manhatten
The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

Kolory specjalne

  • S0145 Creme White
  • S0142 White Textured
  • S0141 Black Textured
  • S0147 Anodic Brown
  • S0148 Anodic Black
  • S0149 Anodic Natura
  • S0201 Metal Alu
  • S0102 Metal Grey
  • S0146 Anodic Bronze
  • S0104 Metal Black
  • S0144 Brown Grey
  • S0143 Light Grey
The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

Oznakowanie CE i deklaracja właściwości użytkowych (DoP)

Rozporządzenie Parlamentu Europejskiego i Rady (UE) ustanawiające zharmonizowane warunki wprowadzania do obrotu wyrobów budowlanych wymaga m.in. aby wyroby budowlane, w tym grzejniki i konwektory bez zintegrowanego źródła ciepła, były właściwie oznakowane zgodnie z odpowiednimi normami zharmonizowanymi EN 442 oraz miały wystawioną deklarację właściwości użytkowych. Oznakowanie CE umieszczone na naszych wyrobach oznacza, że każdy produkt spełnia wymagania procesu wytwarzania produktu zgodnie z przepisami odnośnie produkcji, kontroli i dostawy. Rozporządzenie weszło w życie w dniu 1 lipca 2013 roku.

Produkty firmy Rettig ICC posiadają oznakowanie CE. Zgodnie z rozporządzeniem o wyrobach budowlanych dostępna jest deklaracja właściwości użytkowych firmy Rettig ICC i aneksy D i M ze szczegółowym opisem właściwości użytkowych produktów. Zobacz załączoną aktualną deklarację właściwości użytkowych firmy RICC oraz pliki z nią powiązane.
