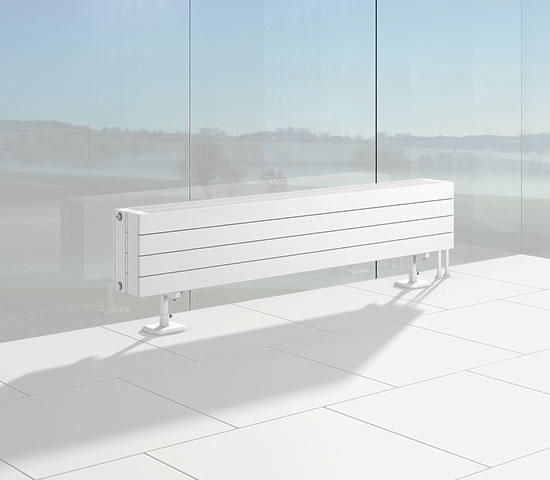

Horizontale Ausführung

Horizontale Ausführung

Bestechen durch ihre exakte Linienführung und große Leistungs-, Abmessungs- sowie Farbenvielfalt.

Übersicht über aktuelle Förderungen Leistungsumrechner
Technik und Produktübersicht VDI 3805 Heizkörper

Typenübersicht

Die Konvektoren und Heizwände von VOGEL&NOOT erfüllen zahlreiche international anerkannte Qualitätsstandards, wobei die Produktionsabläufe sämtlicher Fertigungsstandorte ISO-zertifiziert sind. Darüber hinaus werden die Qualitäts- und Leistungsangaben der VOGEL&NOOT-Flachheizkörper von anerkannten europäischen Instituten permanent überprüft und bestätig

Qualitätszeichen



Verschiedene Dimensionen und unterschiedliche Ausführungen, betreffend der Anzahl an Lagen und Konvektionsblechen, führen zu einer großen Modellauswahl, passend für die unterschiedlichsten Anforderungen.

Type KK

KK overview of models






Model KK 11 KK 20 KK 22 KK 23  KK 34 KK 35 KK46 KK 58
Height  Höhe - - - 142 70 142 70 142 70 142 70 142 70 142 70 142
214 286 214 286 214 286 214 286 214 286 214 286 214 286 214 286
Height  Länge 500 - 2400 mm (Sonderbaulängen siehe Leistungstabellen), Type 58 bis 2200 mm
Stufung 100 mm (ab Baulänge 1400 mm: Stufung 200 mm)



Connections  Anschlüsse: 2 x 1/2“ I.G. eingeschweißt für Vorlauf, Rücklauf. Entlüftung und Entleerung bzw.
  Blindstopfen, werkseitig eingedichtet, je nach Angabe des Kunden montieren..

5 bar  Max. Betriebsüberdruck (Normalausführung): 5 bar

8 bar  Max. Betriebsüberdruck (Hochdruckausführung): 8 bar

Maximal operating temperature  Max. Betriebstemperatur: 110 °C



Type KK-S

Die WVO-Ausführung mit werkseitig angeschweißtem, nicht wasserführendem Strahlungsschirm führt durch Konvektion zwischen Heizkörper und Strahlungsschirm den überwiegenden Teil der sonst verlorenen Wärme in den Raum zurück.

KK-S overview of models






Model KK-S 22 KK-S 34 KK-S 47
Height  Höhe 70 142 214 286 70 142 214 286 70 142 214 286
Height  Länge 500 - 2400 mm (Sonderbaulängen siehe Leistungstabellen)
Stufung 100 mm (ab Baulänge 1400 mm: 200 mm)



Connections  Anschlüsse: 2 x 1/2“ I.G. eingeschweißt für Vorlauf, Rücklauf. Entlüftung und Entleerung bzw.
  Blindstopfen, werkseitig eingedichtet, je nach Angabe des Kunden montieren.

5 bar  Max. Betriebsüberdruck (Normalausführung): 5 bar

8 bar  Max. Betriebsüberdruck (Hochdruckausführung): 8 bar

Maximal operating temperature  Max. Betriebstemperatur: 110 °C



Type KH

KH overview of models






Model KH 10 KH 11 KH 20 KH 22
Height  Höhe 358 430 502 358 430 502 358 430 502 358 430 502
574 646 790 574 646 790 574 646 790 574 646 790
Height  Länge 500 - 2400 mm (Sonderbaulängen siehe Leistungstabellen)
Stufung 100 mm (ab Baulänge 1400 mm: 200 mm)



Connections  Anschlüsse: 2 x 1/2“ I.G. eingeschweißt für Vorlauf, Rücklauf. Entlüftung und Entleerung bzw.
  Blindstopfen, werkseitig eingedichtet, je nach Angabe des Kunden montieren.

5 bar  Max. Betriebsüberdruck (Normalausführung): 5 bar

8 bar  Max. Betriebsüberdruck (Hochdruckausführung): 8 bar

Maximal operating temperature  Max. Betriebstemperatur: 110 °C



Technische Informationen

Hier erhalten Sie einen Überblick über die wichtigsten technischen Daten. Für weitere Informationen können Sie sich die aufgelisteten pdf-Dateien downloaden.

KK Anschlussmaße [mm]

A) Anschlüsse seitlich
B) Anschlüsse senkrecht nach unten:
Als Sonderausführung gegen Aufpreis können die Anschlüsse bei den Bauhöhen 142, 214 und 286 mm für Vor- und Rücklauf auch senkrecht nach unten geliefert werden.

KK overview of models






Height Höhe 70** 142 214 286
Boss spacing Nabenabstände 32 102 174 246
Horizontal boss spacing Nabenabstände Baulänge - 50 mm

** Nur wechselseitiger Anschluss möglich.
Achtung: Die BH 70 mm ist mit senkrechtem Anschluss nach unten nicht möglich!

flow

 Vorlauf

Return

 Rücklauf

Vent plug

 Entlüftung



KK-S connection dimensions [mm]

A) Anschlüsse seitlich
B) Anschlüsse senkrecht nach unten:
Als Sonderausführung gegen Aufpreis können die Anschlüsse bei den Bauhöhen 142, 214 und 286 mm für Vor- und Rücklauf auch senkrecht nach unten geliefert werden.

KK-S connection dimensions






Height  Höhe 70** 142 214 286
Boss spacing  Nabenabstände 32 102 174 246
Horizontal boss spacing  Nabenabstände Baulänge - 50 mm

** Nur wechselseitiger Anschluss möglich
Achtung: Die BH 70 mm ist als senkrechter Anschluss nach unten nicht möglich!

Vorlauf  Vorlauf

Return

  Rücklauf

Vent plug

  Entlüftung



KH Anschlussmaße [mm]

 KH connection dimensions






Height  Höhe 358 430 502 574 646 790
Boss spacing  Nabenabstände 318 390 462 534 606 750



Farben

Der KONTEC ist in 71 Farben und 12 Spezialoberflächen erhältlich.

RAL-Farben

  • RAL9016 Verkehrsweiß
  • RAL 9010 Reinweiss
  • RAL 9001 Cremeweiss
  • RAL 250-2 Lemon Glow
  • RAL 1023 Verkehrsgelb
  • RAL 1012 Zitronengelb
  • RAL 1004 Gelbgold
  • RAL 1027 Currygelb
  • RAL 6034 Pastelltürkis
  • RAL 5014 Taubenblau
  • RAL 5009 Azurblau
  • RAL 5015 Himmelblau
  • RAL 5017 Verkehrsblau
  • RAL 5022 Nachtblau
  • RAL 5002 Ultramarinblau
  • RAL 5001 Grünblau
  • RAL 9005 Tiefschwarz
  • RAL 7021 Schwarzgrau
  • RAL 1033 Dahliengelb
  • RAL 2003 Pastellorange
  • RAL 2004 Reinorange
  • RAL 3000 Feuerrot
  • RAL 3005 Weinrot
  • RAL 4002 Rotviolett
  • RAL 4007 Purpurviolett
  • RAL 4008 Signalviolett
  • RAL 290 70 20 Mauve Haze
  • RAL 290 40 45 Mystic Purple
  • RAL 4009 Pastellviolett
  • RAL 3015 Hellrosa
  • RAL 3014 Altrosa
  • RAL 6019 Weißgrün
  • RAL 120 80 60 Modern green
  • RAL 120 70 70 E-Green
  • RAL 150 60 60 Green Apple
  • RAL 6033 Minttürkis
  • RAL 6004 Blaugrün
  • RAL 8017 Schokoladenbraun
  • RAL 8019 Graubraun
  • RAL 040 80 05 Caffé Latte
  • RAL 7035 Lichtgrau
  • RAL 7040 Fenstergrau
  • RAL 7001 Silbergrau
  • RAL 7037 Staubgrau
  • RAL 7030 Steingrau
  • RAL 7013 Braungrau
  • RAL 7015 Schiefergrau
  • RAL 7016 Anthrazitgrau
  • RAL 7024 Graphitgrau
  • RAL 9006 Weissaluminium
  • RAL 9007 Graualuminium

Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus technischen Gründen möglich. Weitere Wunschfarben auf Anfrage!

Sanitärfarben

  • S0075 Jasmin
  • S0091 Pergamon
  • S0094 Natura
  • S0087 Bahamabeige
  • S0084 Anemone
  • S0077 Magnolia
  • S0164 Banana
  • S0088 Manhatten

Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus technischen Gründen möglich. Weitere Wunschfarben auf Anfrage!

Spezialfarben

  • S0145 Creme White
  • S0142 White Textured
  • S0141 Black Textured
  • S0147 Anodic Brown
  • S0148 Anodic Black
  • S0149 Anodic Natura S0149
  • S0201 Metal Alu
  • S0102 Metal Grey
  • S0146 Anodic Bronze S0146
  • S0104 Metal Black
  • S0144 Brown Grey
  • S0143 Light Grey

Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus technischen Gründen möglich. Weitere Wunschfarben auf Anfrage!

Accessoire

Hier erhalten Sie einen Überblick über unser großes Angebot an Zubehör für Designheizkörper

CE-Kennzeichnung und Leistungserklärung (DoP)

Die EU Bauproduktenverordnung erfordert in Übereinstimmung mit den relevanten harmonisierten EN 442-Produktnormen und der Leistungserklärung (DoP), dass Bauprodukte einschließlich Radiatoren und Konvektoren ohne integrierte Wärmequelle CE gekennzeichnet sein müssen. Die CE Kennzeichnung bedeutet, dass jedes einzelne Produkt den Anforderungen des Herstellungsprozesses des Produkts gemäß den Bestimmungen für Herstellung, Test und Lieferung entspricht. Die Verordnung ist am 1. Juli 2013 in Kraft getreten.

Rettig ICC Produkte sind CE gekennzeichnet und die Leistungserklärung von Rettig ICC sowie die Unterlagen Anhang D und M mit der detaillierten Leistungsbeschreibung der Produkte, auf die verwiesen wird, sind entsprechend der Bauproduktenverordnung verfügbar. Siehe beiliegend die aktuelle Leistungserklärung von RICC und die damit verknüpften Dateien.


VDI-Datensatz

VDI-DATENSATZ

Ab sofort steht Ihnen unser VDI-Datensatz “Heizkörper, Heiz- und Kühlkonvektoren” auch auf dem BDH-Portal zum Download zur Verfügung.
