PIATO CHIUSO

• Edles Flachrohrdesign
• Neue Bauhöhen in der LOWA-Familie (bis BH 1900 mm)
• Ein wahlweise offener oder geschlossener
Handtuchhalter ist im Lieferumfang inkludiert

Übersicht über aktuelle Förderungen Leistungsumrechner
Technische Informationen Prospekt Bad- & Designheizkörper ELEMENTS VDI 3805 Heizkörper

Typenübersicht

  Anschlüsse: 6 x G 1/2“IG, Anschlussmöglichkeiten: mittig und seitlich

  Prüfüberdruck: 6,5 bar

  Max. Betriebsüberdruck: 5 bar

  Max. Betriebstemperatur: 100 °C



  • Nennhöhe 1150 mm

    Höhe 1150
    Länge 500 600
    Bautiefe 93 bis 105
    Nabenabstand Baulänge minus 50
  • Nennhöhe 1510 mm

    Höhe 1510
    Länge 500 600
    Bautiefe 93 bis 105
    Nabenabstand Baulänge minus 50
  • Nennhöhe 1870 mm

    Höhe 1150
    Länge 500 600
    Bautiefe 93 bis 105
    Nabenabstand Baulänge minus 50

Diese Designheizkörper werden in Österreich produziert. Die Designheizkörper von VOGEL&NOOT erfüllen zahlreiche international anerkannte Qualitätsstandards, wobei die Produktionsabläufe sämtlicher Fertigungsstandorte ISO-zertifiziert sind.

Qualitätssiegel

Darüber hinaus werden die Qualitäts- und Leistungsangaben der VOGEL&NOOT-Designheizkörper von anerkannten europäischen Instituten permanent überprüft und bestätigt.



Qualitätssiegel

Farben

Der Designheizkörper PIATO CHIUSO steht Ihnen in 71 Farben und 12 Spezialoberflächen zur Verfügung.

RAL-Farben

  • RAL9016 Verkehrsweiß
  • RAL 9010 Reinweiss
  • RAL 9001 Cremeweiss
  • RAL 250-2 Lemon Glow
  • RAL 1023 Verkehrsgelb
  • RAL 1012 Zitronengelb
  • RAL 1004 Gelbgold
  • RAL 1027 Currygelb
  • RAL 6034 Pastelltürkis
  • RAL 5014 Taubenblau
  • RAL 5009 Azurblau
  • RAL 5015 Himmelblau
  • RAL 5017 Verkehrsblau
  • RAL 5022 Nachtblau
  • RAL 5002 Ultramarinblau
  • RAL 5001 Grünblau
  • RAL 9005 Tiefschwarz
  • RAL 7021 Schwarzgrau
  • RAL 1033 Dahliengelb
  • RAL 2003 Pastellorange
  • RAL 2004 Reinorange
  • RAL 3000 Feuerrot
  • RAL 3005 Weinrot
  • RAL 4002 Rotviolett
  • RAL 4007 Purpurviolett
  • RAL 4008 Signalviolett
  • RAL 290 70 20 Mauve Haze
  • RAL 290 40 45 Mystic Purple
  • RAL 4009 Pastellviolett
  • RAL 3015 Hellrosa
  • RAL 3014 Altrosa
  • RAL 6019 Weißgrün
  • RAL 120 80 60 Modern green
  • RAL 120 70 70 E-Green
  • RAL 150 60 60 Green Apple
  • RAL 6033 Minttürkis
  • RAL 6004 Blaugrün
  • RAL 8017 Schokoladenbraun
  • RAL 8019 Graubraun
  • RAL 040 80 05 Caffé Latte
  • RAL 7035 Lichtgrau
  • RAL 7040 Fenstergrau
  • RAL 7001 Silbergrau
  • RAL 7037 Staubgrau
  • RAL 7030 Steingrau
  • RAL 7013 Braungrau
  • RAL 7015 Schiefergrau
  • RAL 7016 Anthrazitgrau
  • RAL 7024 Graphitgrau
  • RAL 9006 Weissaluminium
  • RAL 9007 Graualuminium

Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus technischen Gründen möglich. Weitere Wunschfarben auf Anfrage!

Sanitärfarben

  • S0075 Jasmin
  • S0091 Pergamon
  • S0094 Natura
  • S0087 Bahamabeige
  • S0084 Anemone
  • S0077 Magnolia
  • S0164 Banana
  • S0088 Manhatten

Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus technischen Gründen möglich. Weitere Wunschfarben auf Anfrage!

Spezialfarben

  • S0145 Creme White
  • S0142 White Textured
  • S0141 Black Textured
  • S0147 Anodic Brown
  • S0148 Anodic Black
  • S0149 Anodic Natura S0149
  • S0201 Metal Alu
  • S0102 Metal Grey
  • S0146 Anodic Bronze S0146
  • S0104 Metal Black
  • S0144 Brown Grey
  • S0143 Light Grey

Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus technischen Gründen möglich. Weitere Wunschfarben auf Anfrage!

Diese Designheizkörper werden in Österreich produziert. Die Designheizkörper von VOGEL&NOOT erfüllen zahlreiche international anerkannte Qualitätsstandards, wobei die Produktionsabläufe sämtlicher Fertigungsstandorte ISO-zertifiziert sind.

Qualitätssiegel

Darüber hinaus werden die Qualitäts- und Leistungsangaben der VOGEL&NOOT-Designheizkörper von anerkannten europäischen Instituten permanent überprüft und bestätigt.



Qualitätssiegel

Technische Informationen

Anschlussbeispiel mittig

  Anschlüsse: 8 x G 1/2“IG

  Prüfüberdruck: 6,5 bar

  Max. Betriebsüberdruck: 5 bar

  Max. Betriebstemperatur: 100 °C

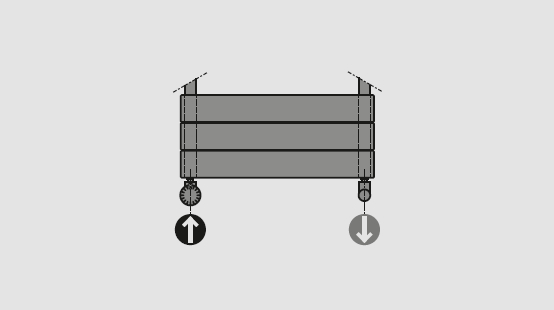

Anschlussbeispiel seitlich

Serienmäßige Grundausstattung:
• Ein wahlweise offener oder geschlossener Handtuchhalter ist im Lieferumfang inkludiert
• Ein Entlüftungsstopfen G 1/2 drehbar und drei Blindstopfen G 1/2, Messing vernickelt, selbstdichtend, werkseitig eingedichtet
• Zwei Winkelanschlüsse G 1/2 beigepackt
• Wandbefestigungsset in der jeweiligen Heizkörperfarbe
• Montagehilfe
• Montageanleitung

Hinweis: Die Position für die Montage der Handtuchhalter ist fix vorgegeben. Bei Bauhöhe 1150 ist nur ein Handtuchhalter möglich!

Abmessungen bei Nennhöhe 1150 mm

Bauhöhe 1150
Baulänge 500 600
Bautiefe 93 - 105

Angaben in mm

Abmessungen bei Nennhöhe 1510 mm

Bauhöhe 1510
Baulänge 500 600
Bautiefe 93 - 105

Angaben in mm

Abmessungen bei Nennhöhe 1870 mm

Bauhöhe 1870
Baulänge 500 600
Bautiefe 93 - 105

Angaben in mm

Diese Designheizkörper werden in Österreich produziert. Die Designheizkörper von VOGEL&NOOT erfüllen zahlreiche international anerkannte Qualitätsstandards, wobei die Produktionsabläufe sämtlicher Fertigungsstandorte ISO-zertifiziert sind.

Qualitätssiegel

Darüber hinaus werden die Qualitäts- und Leistungsangaben der VOGEL&NOOT-Designheizkörper von anerkannten europäischen Instituten permanent überprüft und bestätigt.



Qualitätssiegel

CE-Kennzeichnung und Leistungserklärung (DoP)

Die EU Bauproduktenverordnung erfordert in Übereinstimmung mit den relevanten harmonisierten EN 442-Produktnormen und der Leistungserklärung (DoP), dass Bauprodukte einschließlich Radiatoren und Konvektoren ohne integrierte Wärmequelle CE gekennzeichnet sein müssen. Die CE Kennzeichnung bedeutet, dass jedes einzelne Produkt den Anforderungen des Herstellungsprozesses des Produkts gemäß den Bestimmungen für Herstellung, Test und Lieferung entspricht. Die Verordnung ist am 1. Juli 2013 in Kraft getreten.

Rettig ICC Produkte sind CE gekennzeichnet und die Leistungserklärung von Rettig ICC sowie die Unterlagen Anhang D und M mit der detaillierten Leistungsbeschreibung der Produkte, auf die verwiesen wird, sind entsprechend der Bauproduktenverordnung verfügbar. Siehe beiliegend die aktuelle Leistungserklärung von RICC und die damit verknüpften Dateien.
