Reduziertes Design und klare Linienführung!

Flexibel durch 3 Anschlussvarianten: Ventil-Mittenanschluss, Standardanschluss, E-Ausführung.

Übersicht über aktuelle Förderungen Leistungsumrechner
Technische Informationen Prospekt VDI 3805 Heizkörper

Typenübersicht

  Anschlüsse: 2 x G 1/2 I.G. und 1 x G 1/4 I.G. (für Entlüftungsstopfen)

  Prüfüberdruck: 13 bar

  Max. Betriebsüberdruck: 10 bar

  Max. Betriebstemperatur: 110 °C

  • Nennhöhe 800 mm

    Designheizkörper BAWA

    Höhe 796
    Länge 500 600  750  900
    Bautiefe 97 bis 109
    Nabenabstand Baulänge minus 40

  • Nennhöhe 1200 mm

    Designheizkörper BERLIN

    Höhe 1196
    Länge 500 600  750  900
    Bautiefe 97 bis 109
    Nabenabstand Baulänge minus 40

  • Nennhöhe 1800 mm

    Designheizkörper BERLIN

    Höhe 1756
    Länge 500 600  750  900
    Bautiefe 97 bis 109
    Nabenabstand Baulänge minus 40

Diese Designheizkörper werden in Österreich produziert. Die Designheizkörper von VOGEL&NOOT erfüllen zahlreiche international anerkannte Qualitätsstandards, wobei die Produktionsabläufe sämtlicher Fertigungsstandorte ISO-zertifiziert sind.

Qualitätssiegel

Darüber hinaus werden die Qualitäts- und Leistungsangaben der VOGEL&NOOT-Designheizkörper von anerkannten europäischen Instituten permanent überprüft und bestätigt.



Qualitätssiegel

Technische Informationen

Hier erhalten Sie einen Überblick über die wichtigsten technischen Daten. Für weitere Informationen können Sie sich die aufgelisteten pdf-Dateien downloaden.

Anschlussbeispiele

BAWA connection modes



flow

  Vorlauf

Rücklauf  Rücklauf

Vent plug

  Entlüftung

Electric connection

  Elektrischer Anschluss

Boss spacing  Nabenanbstand

Connections  Anschlüsse: 2 x G 1/2 I.G. und 1 x G 1/4 I.G. (für Entlüftungsstopfen)

Test positive pressure  Prüfüberdruck: 13 bar

Maximal positive operating pressure  Max. Betriebsüberdruck: 10 bar

Maximal operating temperature  Max. Betriebstemperatur: 110 °C



Spezial-Anschlussstück (verchromt) für den Elektroheizeinsatz beim BERLIN Designheizkörper zu verwenden!

Zubehör: PTC-Elektroheizelement
Alle BERLIN Heizkörper können - ausgestattet mit einem Elektroheizelement - auch in der heizfreien Zeit benutzt werden. Die Zuordnung der E-Heizelement-Leistungen ist unbedingt einzuhalten.

Serienmäßige Grundausstattung:
• Ein Entlüftungsstopfen G 1/4 drehbar, Messing vernickelt selbstdichtend
• Wandbefestigungsset in der jeweiligen Heizkörperfarbe
• Montagehilfe
• Montageanleitung



Dimensionen [mm]

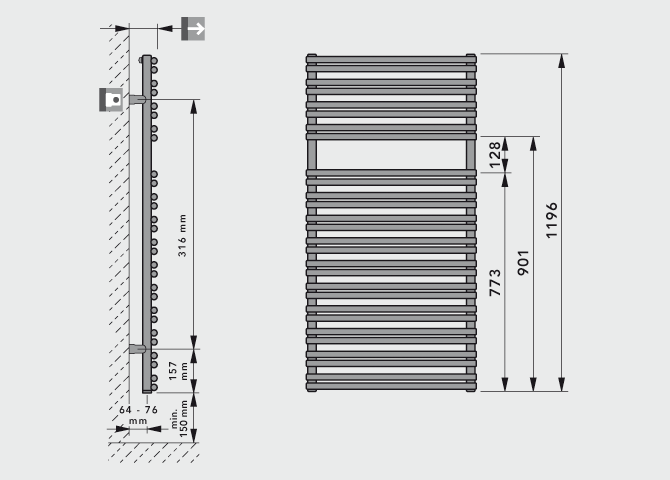

BAWA dimensions



PDF

Farben

Der Designheizkörper BERLIN steht Ihnen in 71 Farben und 12 Spezialoberflächen zur Verfügung.
