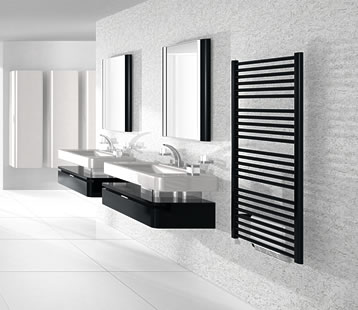

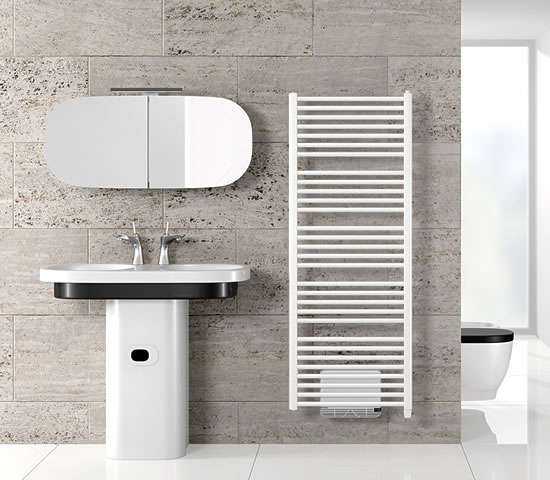

TAHITI SPEED AIR eLINE

• Speed-Air-Gebläse mit 1000 Watt
• Kürzeste Raumaufheizzeiten
• Exakt programmierbare Heizzeiten
• Geschlossenes Rundrohr-Design
• Bequemer Handtuchtrockner aus Stahl

Technische Daten Elektroheizkörper Prospekt Bad-, Design-, & Elektroheizkörper Montageanleitung

Typenübersicht

Der Elektroheizkörper TAHITI SPEED AIR eLINE steht Ihnen in verschiedenen Dimensionen zur Verfügung.

Nennhöhe 540 mm

   Bauhöhe: 612

   Baulänge: 500

   Bautiefe: 112 - 132

   Nennleistung:* 300 W

   Booster: 950 W

Angaben in mm
* bei 60°C
Nennhöhe 860 mm

   Bauhöhe: 927

   Baulänge: 500

   Bautiefe: 112 - 132

   Nennleistung:* 500 W

   Booster: 950 W

Angaben in mm
* bei 60°C
Nennhöhe 1220 mm

   Bauhöhe: 1287

   Baulänge: 500

   Bautiefe: 112 - 132

   Nennleistung:* 750 W

   Booster: 950 W

Angaben in mm
* bei 60°C
Nennhöhe 1530 mm

   Bauhöhe: 1602

   Baulänge: 600 750

   Bautiefe: 112 - 132

   Nennleistung:* 1000 W 1250 W

   Booster: 950 W

Angaben in mm
* bei 60°C
Nennhöhe 1800 mm

   Bauhöhe: 1872

   Baulänge: 750

   Bautiefe: 112 - 132

   Nennleistung:* 1500 W

   Booster: 950 W

Angaben in mm
* bei 60°C

Bauhöhe:	612
Baulänge:	500
Bautiefe:	112 - 132
Nennleistung:*	300 W
Booster:	950 W

Bauhöhe:	927
Baulänge:	500
Bautiefe:	112 - 132
Nennleistung:*	500 W
Booster:	950 W

Bauhöhe:	1287
Baulänge:	500
Bautiefe:	112 - 132
Nennleistung:*	750 W
Booster:	950 W

Bauhöhe:	1602
Baulänge:	600	750
Bautiefe:	112 - 132
Nennleistung:*	1000 W	1250 W
Booster:	950 W

Bauhöhe:	1872
Baulänge:	750
Bautiefe:	112 - 132
Nennleistung:*	1500 W
Booster:	950 W

Technische Informationen

Die Elektroheizkörper der Familie TAHITI SPEED AIR eLINE sind elegante Design und Badezimmerheizkörper, mit eingebauter Elektroheizung und Speed Air Booster 950 W.

Ausführung:
• Heizrohre: horizontale Rundrohre, Ø 22 mm
• Sammelrohre: vertikale D-Profil-Rohre, 40 x 30 mm
• Gefüllt mit einem Glycol-Wasser-Gemisch

Elektrischer Anschluss: Anschlussfertig (abisolierte Kabelenden) für 230 V Netzanschluss über Unterputzdose, Schutzklasse II, IP 24, Kabellänge 1,2 m.

Elektrischer Anschluss

Blau: Neutralleiter
Braun (oder andere Farbe): Leiter
Schwarz: Pilotkabel

Achtung: Das als PILOT gekennzeichnete schwarze Kabel darf nicht mit der ERDUNG verbunden werden und muss isoliert werden.

Gebläse Speed’Air 950 W:
• Unten in Handtuchtrockner integriert; verströmt Warmluft für einen raschen Temperaturanstieg im Raum

Serienmäßige Grundausstattung:
• Wandbefestigungsset mit Schrauben und Dübel
• Montage- und Bedienungsanleitung
• Heizstab
• Booster 950 W
• Programmierbares FUNK-Raumthermostat mit Boostfunktion
• EIN-AUS Schalter am Booster

Wichtig: Dieser Heizkörper muss von einem qualifizierten

Abmessungen bei Nennhöhe 540 mm

TAHITI SPEED AIR eLINE Abmessungen

	612
	572
	500
	547
	225

Angaben in mm

Abmessungen bei Nennhöhe 860 mm

TAHITI SPEED AIR eLINE Abmessungen

	927
	887
	500
	862
	540

Angaben in mm

Abmessungen bei Nennhöhe 1220 mm

TAHITI SPEED AIR eLINE Abmessungen

	1287
	500
	1247
	1222
	900

Angaben in mm

Abmessungen bei Nennhöhe 1530 mm

TAHITI SPEED AIR eLINE Abmessungen

	1602
	600		750
	1562
	1537
	1215

Angaben in mm

Abmessungen bei Nennhöhe 1800 mm

TAHITI SPEED AIR eLINE Abmessungen

	1872
	750
	1832
	1807
	1485

Angaben in mm

Zubehör

Programmierbares FUNK-RAUMTHERMOSTAT mit Boostfunktion

Zur serienmäßigen Grundausstattung des MARANOA SPEED AIR eLINE Elektroheizkörpers liefern wir Ihnen dieses programmierbare Funk-Raumthermostat.

Programmierbares Funk-Raumthermostat mit Boostfunktion

Downloads

Hier können Sie sich wichtige Daten in unterschiedlichen Formaten downloaden.

PDF

Datensätze

Software & Tools

Farben

Der Elektroheizkörper TAHITI SPEED AIR eLINE ist in 71 Farben und 12 Spezialoberflächen erhältlich.

Sanitärfarben

S0075 Jasmin
S0091 Pergamon
S0094 Natura
S0087 Bahamabeige
S0084 Anemone
S0077 Magnolia
S0164 Banana
S0088 Manhatten

Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus technischen Gründen möglich. Weitere Wunschfarben auf Anfrage!

RAL-Farben

RAL9016 Verkehrsweiß
RAL 9010 Reinweiss
RAL 9001 Cremeweiss
RAL 250-2 Lemon Glow
RAL 1023 Verkehrsgelb
RAL 1012 Zitronengelb
RAL 1004 Gelbgold
RAL 1027 Currygelb
RAL 6034 Pastelltürkis
RAL 5014 Taubenblau
RAL 5009 Azurblau
RAL 5015 Himmelblau
RAL 5017 Verkehrsblau
RAL 5022 Nachtblau
RAL 5002 Ultramarinblau
RAL 5001 Grünblau
RAL 9005 Tiefschwarz
RAL 7021 Schwarzgrau
RAL 1033 Dahliengelb
RAL 2003 Pastellorange
RAL 2004 Reinorange
RAL 3000 Feuerrot
RAL 3005 Weinrot
RAL 4002 Rotviolett
RAL 4007 Purpurviolett
RAL 4008 Signalviolett
RAL 290 70 20 Mauve Haze
RAL 290 40 45 Mystic Purple
RAL 4009 Pastellviolett
RAL 3015 Hellrosa
RAL 3014 Altrosa
RAL 6019 Weißgrün
RAL 120 80 60 Modern green
RAL 120 70 70 E-Green
RAL 150 60 60 Green Apple
RAL 6033 Minttürkis
RAL 6004 Blaugrün
RAL 8017 Schokoladenbraun
RAL 8019 Graubraun
RAL 040 80 05 Caffé Latte
RAL 7035 Lichtgrau
RAL 7040 Fenstergrau
RAL 7001 Silbergrau
RAL 7037 Staubgrau
RAL 7030 Steingrau
RAL 7013 Braungrau
RAL 7015 Schiefergrau
RAL 7016 Anthrazitgrau
RAL 7024 Graphitgrau
RAL 9006 Weissaluminium
RAL 9007 Graualuminium

Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus drucktechnischen Gründen möglich. weitere Wunschfarben auf Anfrage!

Spezialoberflächen

S0145 Creme White
S0142 White Textured
S0141 Black Textured
S0147 Anodic Brown
S0148 Anodic Black
S0149 Anodic Natura
S0201 Metal Alu
S0102 Metal Grey
S0146 Anodic Bronze
S0104 Metal Black
S0144 Brown Grey
S0143 Light Grey

CE-Kennzeichnung und Leistungserklärung (DoP)

Die EU Bauprodukteverordnung erfordert in Übereinstimmung mit den relevanten harmonisierten EN 442-Produktnormen und der Leistungserklärung (DoP), dass Bauprodukte einschließlich Radiatoren und Konvektoren ohne integrierte Wärmequelle CE gekennzeichnet sein müssen. Die CE Kennzeichnung bedeutet, dass jedes einzelne Produkt den Anforderungen des Herstellungsprozesses des Produkts gemäß den Bestimmungen für Herstellung, Test und Lieferung entspricht. Die Verordnung ist am 1. Juli 2013 in Kraft getreten.

Rettig ICC Produkte sind CE gekennzeichnet und die Leistungserklärung von Rettig ICC sowie die Unterlagen Anhang D und M mit der detaillierten Leistungsbeschreibung der Produkte, auf die verwiesen wird, sind entsprechend der Bauproduktenverordnung verfügbar. Siehe beiliegend die aktuelle Leistungserklärung von RICC und die damit verknüpften Dateien.

PDF

CE-Kennzeichnung und Leistungserklärung (DoP) [pdf; 693 kB ]

Die VOGEL&NOOT Elektroheizung erfüllt die Anforderungen an die umweltgerechte Gestaltung von Einzelraumheizgeräten.
