NEWA

Die Handtuchhalter des Modells NEWA sind in offener und geschlossender Bauweise erhältlich.

Leistungsumrechner
Technik und Preise Bad- und Designheizkörper Prospekt Bad- und Designheizkörper VDI 3805 Heizkörper

Typenübersicht

 Anschlüsse: Mittenanschluss: 2x G 1/2“IG (50mm) plus 4x G1/2“ IG, inklusive Blind- und Entlüftungsstopfen

 Prüfüberdruck: 8 bar

  Max. Betriebsüberdruck: 6 bar

 Max. Betriebstemperatur: 100 °C

  • Nennhöhe 1430 mm

    Designheizkörper NEWA



    Höhe 1430
    Länge 514
    Bautiefe 77-89
  • Nennhöhe 1730 mm

    Designheizkörper NEWA



    Höhe 1730
    Länge 514
    Bautiefe 77-89


Die Designheizkörper von VOGEL&NOOT erfüllen zahlreiche international anerkannte Qualitätsstandards, wobei die Produktionsabläufe sämtlicher Fertigungsstandorte ISO-zertifiziert sind.

Qualitätssiegel

Darüber hinaus werden die Qualitäts- und Leistungsangaben der VOGEL&NOOT-Designheizkörper von anerkannten europäischen Instituten permanent überprüft und bestätigt.

Qualitätssiegel

Technische Daten

Hier erhalten Sie einen Überblick über die wichtigsten technischen Daten. Für weitere Informationen können Sie sich die aufgelisteten pdf-Dateien downloaden.

Anschlussbeispiele



connections

  Anschlüsse: Mittenschluss 2 x G 1/2 IG (50mm) plus 4 x G 1/2 IG, und
  inklusive Blind- und Entlüftungsstopfen

FATALA SPA  Max. zulässiger Betriebsdruck: 6 bar

operating pressure  Max. Betriebstemperatur: 100 °C

flow

  Vorlauf

Return

  Rücklauf

Vent plug

  Entlüftung

Electric connection

  Elektrischer Anschluss



Serienmäßige Grundausstattung:
• Blindstopfen G 1/2 A.G.
• Entlüftungsstopfen G 1/2 A.G.
• Ventil-Anschlussarmatur in Zweirohr-Eckform inkl. Thermostatkopf
• 4-teilige Wandbefestigung
• Montageanleitung



Abmessungen [mm]

Downloads

Hier können Sie sich wichtige Daten in unterschiedlichen Formaten downloaden.

Zubehör

Pro Heizkörper können bis zu 3 Handtuchhalter zusätzlich verwendet werden. Diese sind als Zubehör und in offener bzw. geschlossener Ausführung verfügbar. Sie können individuell in den verfügbaren Farben und Oberflächen bestellt werden.

Handtuchhalter offen
(inkl. einem Befestigungsset)

Handtuchhalter für Designheizkörper NEWA

Verfügbar in RAL-, Sanitär- oder Spezial-Farben laut unserer Farbkarte.

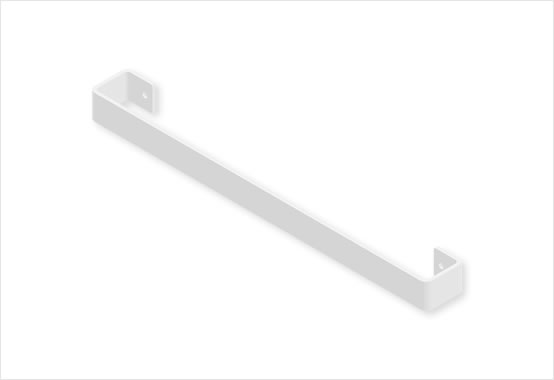

Handtuchhalter geschlossen
(inkl. einem Befestigungsset)

Handtuchhalter für Designheizkörper NEWA

Verfügbar in RAL-, Sanitär- oder Spezial-Farben laut unserer Farbkarte.

CONTROL E3 Programmiereinheit

Control E3 Programmiereinheit

CONTROL E3 Funk Thermostatkopf für hydraulische Heizkörper

Control E3 Funk Thermostatkopf für hydraulische Heizkörper

Serienmäßige Grundausstattung:

• Blindstopfen G1/2 A.G.
• Entlüftungsstopfen G 1/2 A.G.
• 4-teilige Wandbefestigungsset
• Ventil- Anschlussarmatur in Zweirohr-
  Eckforf inkl. Thermostatkopf
• Montageanleitung

Farben und Decors

Die Designheizkörper NEWA von VOGEL&NOOT sind durch ihr flexibles Oberflächenkonzept individuell gestaltbar und eröffnen eine Vielzahl an Gestaltungsmöglichkeiten. In wenigen Schritten können Sie ihr individuelles Designheizkörper-Modell konfigurieren.

Die variablen Oberflächen sorgen für Harmonie und statten Räume mit einem behaglich-edlem Ambiente aus – ein Hauch von Luxus inklusive. Viele exklusive Dekorvarianten stehen zur Auswahl!

71 Farben erlauben ein fantasievolles Spiel mit Raum und Architektur.

RAL-Farben

  • RAL9016 Verkehrsweiß
  • RAL 9010 Reinweiss
  • RAL 9001 Cremeweiss
  • RAL 250-2 Lemon Glow
  • RAL 1023 Verkehrsgelb
  • RAL 1012 Zitronengelb
  • RAL 1004 Gelbgold
  • RAL 1027 Currygelb
  • RAL 6034 Pastelltürkis
  • RAL 5014 Taubenblau
  • RAL 5009 Azurblau
  • RAL 5015 Himmelblau
  • RAL 5017 Verkehrsblau
  • RAL 5022 Nachtblau
  • RAL 5002 Ultramarinblau
  • RAL 5001 Grünblau
  • RAL 9005 Tiefschwarz
  • RAL 7021 Schwarzgrau
  • RAL 1033 Dahliengelb
  • RAL 2003 Pastellorange
  • RAL 2004 Reinorange
  • RAL 3000 Feuerrot
  • RAL 3005 Weinrot
  • RAL 4002 Rotviolett
  • RAL 4007 Purpurviolett
  • RAL 4008 Signalviolett
  • RAL 290 70 20 Mauve Haze
  • RAL 290 40 45 Mystic Purple
  • RAL 4009 Pastellviolett
  • RAL 3015 Hellrosa
  • RAL 3014 Altrosa
  • RAL 6019 Weißgrün
  • RAL 120 80 60 Modern green
  • RAL 120 70 70 E-Green
  • RAL 150 60 60 Green Apple
  • RAL 6033 Minttürkis
  • RAL 6004 Blaugrün
  • RAL 8017 Schokoladenbraun
  • RAL 8019 Graubraun
  • RAL 040 80 05 Caffé Latte
  • RAL 7035 Lichtgrau
  • RAL 7040 Fenstergrau
  • RAL 7001 Silbergrau
  • RAL 7037 Staubgrau
  • RAL 7030 Steingrau
  • RAL 7013 Braungrau
  • RAL 7015 Schiefergrau
  • RAL 7016 Anthrazitgrau
  • RAL 7024 Graphitgrau
  • RAL 9006 Weissaluminium
  • RAL 9007 Graualuminium

Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus technischen Gründen möglich. Weitere Wunschfarben auf Anfrage!

Sanitärfarben

  • S0075 Jasmin
  • S0091 Pergamon
  • S0094 Natura
  • S0087 Bahamabeige
  • S0084 Anemone
  • S0077 Magnolia
  • S0164 Banana
  • S0088 Manhatten

Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus technischen Gründen möglich. Weitere Wunschfarben auf Anfrage!

Spezialfarben

  • S0145 Creme White
  • S0142 White Textured
  • S0141 Black Textured
  • S0147 Anodic Brown
  • S0148 Anodic Black
  • S0149 Anodic Natura S0149
  • S0201 Metal Alu
  • S0102 Metal Grey
  • S0146 Anodic Bronze S0146
  • S0104 Metal Black
  • S0144 Brown Grey
  • S0143 Light Grey

Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus technischen Gründen möglich. Weitere Wunschfarben auf Anfrage!

CE-Kennzeichnung und Leistungserklärung (DoP)

Die EU Bauproduktenverordnung erfordert in Übereinstimmung mit den relevanten harmonisierten EN 442-Produktnormen und der Leistungserklärung (DoP), dass Bauprodukte einschließlich Radiatoren und Konvektoren ohne integrierte Wärmequelle CE gekennzeichnet sein müssen. Die CE Kennzeichnung bedeutet, dass jedes einzelne Produkt den Anforderungen des Herstellungsprozesses des Produkts gemäß den Bestimmungen für Herstellung, Test und Lieferung entspricht. Die Verordnung ist am 1. Juli 2013 in Kraft getreten.

Rettig ICC Produkte sind CE gekennzeichnet und die Leistungserklärung von Rettig ICC sowie die Unterlagen Anhang D und M mit der detaillierten Leistungsbeschreibung der Produkte, auf die verwiesen wird, sind entsprechend der Bauproduktenverordnung verfügbar. Siehe beiliegend die aktuelle Leistungserklärung von RICC und die damit verknüpften Dateien.

Gesamtbuch Technik & Preise

Gesamtbuch Technik & Preise

Technische Informationen und Preise zu unserem umfangreichen Produktsortiment finden Sie in unserem Gesamtbuch. Jetzt online durchblättern oder als PDF downloaden.


Zur Download-Übersicht

VDI-Datensatz

VDI-DATENSATZ

Unser VDI-Datensatz “Heizkörper, Heiz- und Kühlkonvektoren” steht Ihnen auch auf dem BDH-Portal zum Download zur Verfügung.

> Zum BDH-Portal



Wärmepumpe und Heizkörper - Die einfachste Lösung in der Heizungssanierung

HEIZKÖRPER GEHT MIT WÄRMEPUMPE

Die einfachste Lösung in der Heizungssanierung.

  • Effizientes Heizen und Kühlen
  • Einfache Regelung mit Funk-Thermostat
  • Rasche Reaktion z.B. nach dem Lüften im Winter
  • Trockene Komfortkühlung ohne Kondensatbildung
  • Passt für viele bestehende Anschlüsse

Informieren und beraten lassen

iVECTOR Kühl- und Heizleistungsumrechner

Ein Leistungsumrechner für alle VOGEL&NOOT Produkte!

In unserem Leistungsumrechner ist z. B. auch der E2-Wärmepumpenheizkörper integriert.

Jetzt testen
