Kompaktheizkörper

- Ideal in der Sanierung durch passende Anschlüsse
- Ausgezeichnete thermische Behaglichkeit

Technische Informationen Hygienezertifikat VDI 3805 Heizkörper Leistungsumrechner

Typenübersicht

Die Heizkörper von VOGEL&NOOT erfüllen zahlreiche international anerkannte Qualitätsstandards, wobei die Produktionsabläufe sämtlicher Fertigungsstandorte ISO-zertifiziert sind.

Verschiedene Dimensionen und unterschiedliche Ausführungen, betreffend der Anzahl an Lagen und Konvektionsblechen, führen zu einer großen Modellauswahl, passend für die unterschiedlichsten Anforderungen.

Darüber hinaus werden die Qualitäts- und Leistungsangaben der VOGEL&NOOT-Flachheizkörper von anerkannten europäischen Instituten permanent überprüft und bestätigt.

Type 10

Flachheizkörper Kompakt Type 10

einlagig

Höhe  Höhe 300 400 500 600 900
Länge  Länge  bis 1200  bis 2400  bis 2600 bis 1400
Bautiefe  Bautiefe 46



Stufung: alle Baulängen beginnend mit 400 mm in Stufungen zu 200 mm;
zusätzlich 520, 720, 920, 1120 und 1320 mm



Anschlüsse  Anschlüsse: 4 x G 1/2 I.G.

Prüfdruck  Prüfüberdruck: 13 bar

Max. Betriebsüberdruck  Max. Betriebsüberdruck: 10 bar

Max. Betriebstemperatur  Max. Betriebstemperatur: 110 °C

Type 11 K

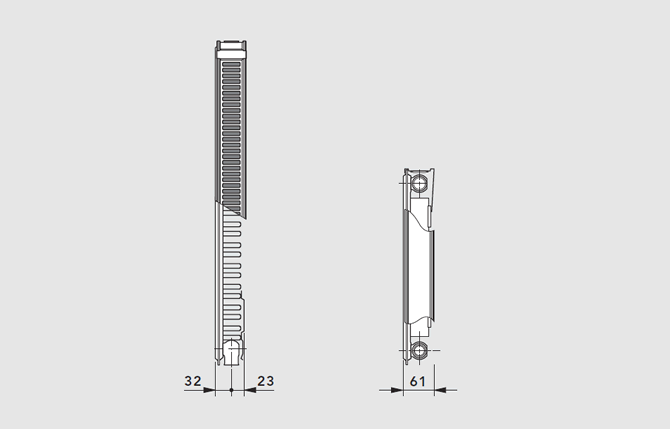

Flachheizkörper Kompakt Type 11-K



einlagig mit einem Konvektionsblech

Höhe  Höhe 300 400 500 600 900
Länge  Länge bis 2400 bis 2600 bis 2000
Bautiefe  Bautiefe 61



Stufung: alle Baulängen beginnend mit 400 mm in Stufungen zu 200 mm; zusätzlich 520, 720, 920, 1120 und 1320 mm



Anschlüsse  Anschlüsse: 4 x G 1/2 I.G.

Prüfüberdruck  Prüfüberdruck: 13 bar

Max. Betriebsüberdruck  Max. Betriebsüberdruck: 10 bar

Max. Betriebstemperatur  Max. Betriebstemperatur: 110 °C

Type 21 K-S

 Flachhiezkörper Kompakt Type 21-K-S

zweilagig mit einem Konvektionsblech

Höhe  Höhe 300 400 500 600 900
Länge  Länge bis 2400 bis 3000 bis 2000
Bautiefe  Bautiefe 80



Stufung: alle Baulängen beginnend mit 400 mm in Stufungen zu 200 mm; zusätzlich 520, 720, 920, 1120 und 1320 mm



Anschlüsse  Anschlüsse: 4 x G 1/2 I.G.

Prüfüberdruck  Prüfüberdruck: 13 bar

Max. Betriebsüberdruck  Max. Betriebsüberdruck: 10 bar

Max. Betriebstemperatur  Max. Betriebstemperatur: 110 °C

Type 22 K

 Flachhiezkörper Kmpakt Type 22 K

zweilagig mit zwei Konvektionsblechen

Höhe  Höhe 300 400 500 600 900
Länge  Länge bis 3000 bis 2000
Bautiefe  Bautiefe 105



Stufung: alle Baulängen beginnend mit 400 mm in Stufungen zu 200 mm; zusätzlich 520, 720, 920, 1120 und 1320 mm



Anschlüsse  Anschlüsse: 4 x G 1/2 I.G.

Prüfüberdruck  Prüfüberdruck: 13 bar

Max. Betriebsüberdruck  Max. Betriebsüberdruck: 10 bar

Max. Betriebstemperatur  Max. Betriebstemperatur: 110 °C

Type 33 K

Flachheizkörper Kompakt Type 33 K

dreilagig mit drei Konvektionsblechen

Höhe  Höhe 300 400 500 600 900
Länge  Länge bis 3000 bis 2200 bis 2000
Bautiefe  Bautiefe 166



Stufung: alle Baulängen beginnend mit 400 mm in Stufungen zu 200 mm; zusätzlich 520, 720, 920, 1120 und 1320 mm



Anschlüsse  Anschlüsse: 4 x G 1/2 I.G.

Prüfüberdruck  Prüfüberdruck: 13 bar

Max. Betriebsüberdruck  Max. Betriebsüberdruck: 10 bar

Max. Betriebstemperatur  Max. Betriebstemperatur: 110 °C

Technische Informationen

KOMPAKTHEIZKÖRPER können problemlos auf Einrohranschluss umgerüstet werden.

Voraussetzung ist, dass dabei Vierwegeventile mit Umgehungsrohr verwendet werden.

Anschlussart - Einrohrsystem

Kompaktheizkörper Anschlussart-Einrohrsystem

Vorlauf  Vorlauf

Rücklauf  Rücklauf

Blindstropfen  Blindstopfen

Entlüftung  Entlüftung

Entleerung  Entleerung

Anschlussarten - Zweirohrsystem

A) Anschluss einseitig
B) Anschluss wechselseitig
C) Anschluss reitend (Achtung: Minderleistung)

Flachheizkörper Kompaktheizkörper Anschlussarten-Zweirohrsystem

Vorlauf  Vorlauf

Rücklauf  Rücklauf

Blindstopfen  Blindstopfen

Entlüftung  Entlüftung

Entleerung  Entleerung

Downloads

Hier können Sie sich wichtige Daten in unterschiedlichen Formaten downloaden.

Farben

Der KOMPAKTHEIZKÖRPER ist in 71 Farben und 12 Spezialoberflächen erhältlich.

Sanitärfarben

  • S0075 Jasmin
  • S0091 Pergamon
  • S0094 Natura
  • S0087 Bahamabeige
  • S0084 Anemone
  • S0077 Magnolia
  • S0164 Banana
  • S0088 Manhatten

Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus technischen Gründen möglich. Weitere Wunschfarben auf Anfrage!

RAL-Farben

  • RAL9016 Verkehrsweiß
  • RAL 9010 Reinweiss
  • RAL 9001 Cremeweiss
  • RAL 250-2 Lemon Glow
  • RAL 1023 Verkehrsgelb
  • RAL 1012 Zitronengelb
  • RAL 1004 Gelbgold
  • RAL 1027 Currygelb
  • RAL 6034 Pastelltürkis
  • RAL 5014 Taubenblau
  • RAL 5009 Azurblau
  • RAL 5015 Himmelblau
  • RAL 5017 Verkehrsblau
  • RAL 5022 Nachtblau
  • RAL 5002 Ultramarinblau
  • RAL 5001 Grünblau
  • RAL 9005 Tiefschwarz
  • RAL 7021 Schwarzgrau
  • RAL 1033 Dahliengelb
  • RAL 2003 Pastellorange
  • RAL 2004 Reinorange
  • RAL 3000 Feuerrot
  • RAL 3005 Weinrot
  • RAL 4002 Rotviolett
  • RAL 4007 Purpurviolett
  • RAL 4008 Signalviolett
  • RAL 290 70 20 Mauve Haze
  • RAL 290 40 45 Mystic Purple
  • RAL 4009 Pastellviolett
  • RAL 3015 Hellrosa
  • RAL 3014 Altrosa
  • RAL 6019 Weißgrün
  • RAL 120 80 60 Modern green
  • RAL 120 70 70 E-Green
  • RAL 150 60 60 Green Apple
  • RAL 6033 Minttürkis
  • RAL 6004 Blaugrün
  • RAL 8017 Schokoladenbraun
  • RAL 8019 Graubraun
  • RAL 040 80 05 Caffé Latte
  • RAL 7035 Lichtgrau
  • RAL 7040 Fenstergrau
  • RAL 7001 Silbergrau
  • RAL 7037 Staubgrau
  • RAL 7030 Steingrau
  • RAL 7013 Braungrau
  • RAL 7015 Schiefergrau
  • RAL 7016 Anthrazitgrau
  • RAL 7024 Graphitgrau
  • RAL 9006 Weissaluminium
  • RAL 9007 Graualuminium

Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus drucktechnischen Gründen möglich. weitere Wunschfarben auf Anfrage!

Spezialoberflächen

  • S0145 Creme White
  • S0142 White Textured
  • S0141 Black Textured
  • S0147 Anodic Brown
  • S0148 Anodic Black
  • S0149 Anodic Natura
  • S0201 Metal Alu
  • S0102 Metal Grey
  • S0146 Anodic Bronze
  • S0104 Metal Black
  • S0144 Brown Grey
  • S0143 Light Grey

CE-Kennzeichnung und Leistungserklärung (DoP)

Die EU Bauproduktenverordnung erfordert in Übereinstimmung mit den relevanten harmonisierten EN 442-Produktnormen und der Leistungserklärung (DoP), dass Bauprodukte einschließlich Radiatoren und Konvektoren ohne integrierte Wärmequelle CE gekennzeichnet sein müssen. Die CE Kennzeichnung bedeutet, dass jedes einzelne Produkt den Anforderungen des Herstellungsprozesses des Produkts gemäß den Bestimmungen für Herstellung, Test und Lieferung entspricht. Die Verordnung ist am 1. Juli 2013 in Kraft getreten.

Rettig ICC Produkte sind CE gekennzeichnet und die Leistungserklärung von Rettig ICC sowie die Unterlagen Anhang D und M mit der detaillierten Leistungsbeschreibung der Produkte, auf die verwiesen wird, sind entsprechend der Bauproduktenverordnung verfügbar. Siehe beiliegend die aktuelle Leistungserklärung von RICC und die damit verknüpften Dateien.
