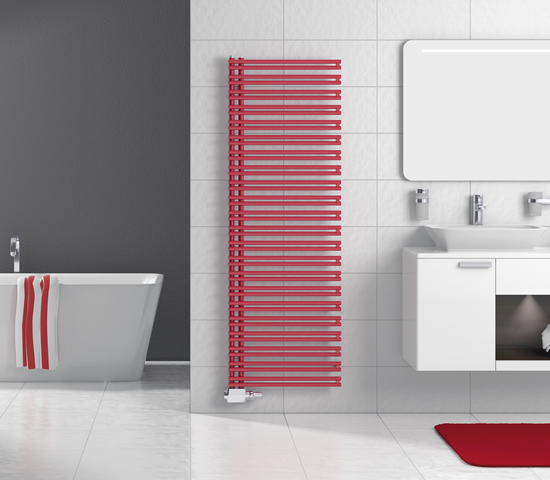

FATALA

Aufgrund der Anschlussmöglichkeiten rechts oder links bietet der Heizkörper ein hohes Maß an Flexibilität.

• Weniger Bestellfehler durch Ausführung drehbar
• Ausstattung mit E-Heizelement möglich

Leistungsumrechner
Technik und Preise Bad- und Designheizkörper Prospekt Bad- und Designheizkörper VDI 3805 Heizkörper

Typenübersicht

  Anschlüsse: 4 x G 1/2 I.G. oben und unten

  Prüfüberdruck: 13 bar

  Max. Betriebsüberdruck: 10 bar

  Max. Betriebstemperatur: 110 °C

  • Nennhöhe 800 mm

    Designheizkörper FATALA

    Höhe 794
    Länge 500 600  750
    Bautiefe 97 bis 109
    Nabenabstand Baulänge minus 90
  • Nennhöhe 1200 mm

    Desighnheizkörper FATALA

    Höhe 1194
    Länge 500 600  750
    Bautiefe 97 bis 109
    Nabenabstand Baulänge minus 90
  • Nennhöhe 1800 mm

    Desighnheikörper FATALA

    Höhe 1754
    Länge 500 600  750
    Bautiefe 97 bis 109
    Nabenabstand Baulänge minus 90

Diese Designheizkörper werden in Österreich produziert. Die Designheizkörper von VOGEL&NOOT erfüllen zahlreiche international anerkannte Qualitätsstandards, wobei die Produktionsabläufe sämtlicher Fertigungsstandorte ISO-zertifiziert sind.

Darüber hinaus werden die Qualitäts- und Leistungsangaben der VOGEL&NOOT-Designheizkörper von anerkannten europäischen Instituten permanent überprüft und bestätigt.



Technische Daten

Anschlussbeispiel rechts und links offen ohne E-Heizstab

  Anschlüsse: 4 x G 1/2 I.G. oben und unten

  Prüfüberdruck: 13 bar

  Max. Betriebsüberdruck: 10 bar

  Max. Betriebstemperatur: 110 °C

Anschlussbeispiel rechts und links offen mit E-Heizstab

Serienmäßige Grundausstattung:
• Ein Entlüftungsstopfen G 1/2 drehbar und ein Blindstopfen G 1/2, vernickelt, selbstdichtend
• Wandbefestigungsset in der jeweiligen Heizkörperfarbe
• Montagehilfe
• Montageanleitung

Zubehör: PTC-Elektroheizelement
Alle FATALA „NEU“ Heizkörper können - ausgestattet mit einem Elektroheizelement - auch in der heizfreien Zeit benutzt werden. Die Zuordnung der E-Heizelement-Leistungen ist unbedingt einzuhalten.

Downloads

Hier können Sie sich wichtige Daten in unterschiedlichen Formaten downloaden.

Farben

Der Designheizkörper FATALA ist in 71 Farben und 12 Spezialoberflächen erhältlich. Gestalten Sie Ihren individuellen Designheizkörper.

Sanitärfarben

  • S0075 Jasmin
  • S0091 Pergamon
  • S0094 Natura
  • S0087 Bahamabeige
  • S0084 Anemone
  • S0077 Magnolia
  • S0164 Banana
  • S0088 Manhatten

Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus technischen Gründen möglich. Weitere Wunschfarben auf Anfrage!

RAL-Farben

  • RAL9016 Verkehrsweiß
  • RAL 9010 Reinweiss
  • RAL 9001 Cremeweiss
  • RAL 250-2 Lemon Glow
  • RAL 1023 Verkehrsgelb
  • RAL 1012 Zitronengelb
  • RAL 1004 Gelbgold
  • RAL 1027 Currygelb
  • RAL 6034 Pastelltürkis
  • RAL 5014 Taubenblau
  • RAL 5009 Azurblau
  • RAL 5015 Himmelblau
  • RAL 5017 Verkehrsblau
  • RAL 5022 Nachtblau
  • RAL 5002 Ultramarinblau
  • RAL 5001 Grünblau
  • RAL 9005 Tiefschwarz
  • RAL 7021 Schwarzgrau
  • RAL 1033 Dahliengelb
  • RAL 2003 Pastellorange
  • RAL 2004 Reinorange
  • RAL 3000 Feuerrot
  • RAL 3005 Weinrot
  • RAL 4002 Rotviolett
  • RAL 4007 Purpurviolett
  • RAL 4008 Signalviolett
  • RAL 290 70 20 Mauve Haze
  • RAL 290 40 45 Mystic Purple
  • RAL 4009 Pastellviolett
  • RAL 3015 Hellrosa
  • RAL 3014 Altrosa
  • RAL 6019 Weißgrün
  • RAL 120 80 60 Modern green
  • RAL 120 70 70 E-Green
  • RAL 150 60 60 Green Apple
  • RAL 6033 Minttürkis
  • RAL 6004 Blaugrün
  • RAL 8017 Schokoladenbraun
  • RAL 8019 Graubraun
  • RAL 040 80 05 Caffé Latte
  • RAL 7035 Lichtgrau
  • RAL 7040 Fenstergrau
  • RAL 7001 Silbergrau
  • RAL 7037 Staubgrau
  • RAL 7030 Steingrau
  • RAL 7013 Braungrau
  • RAL 7015 Schiefergrau
  • RAL 7016 Anthrazitgrau
  • RAL 7024 Graphitgrau
  • RAL 9006 Weissaluminium
  • RAL 9007 Graualuminium

Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus drucktechnischen Gründen möglich. weitere Wunschfarben auf Anfrage!

Spezialoberflächen

  • S0145 Creme White
  • S0142 White Textured
  • S0141 Black Textured
  • S0147 Anodic Brown
  • S0148 Anodic Black
  • S0149 Anodic Natura
  • S0201 Metal Alu
  • S0102 Metal Grey
  • S0146 Anodic Bronze
  • S0104 Metal Black
  • S0144 Brown Grey
  • S0143 Light Grey

Zubehör

Handtuchhalter V
(inkl. Klemmhalter)

Handtuchhalter für Badheizkörper und Designheizkörper

Artikelnummern:
RAL 9016: Z16BHPATVRBL000
Chrom: Z16BHPATVRCH00SCHRO

Handtuchhalter
(inkl. Klemmhalter)

Handtuchhalter für Badheizkörper und Designheizkörper

Artikelnummern:
RAL 9016: Z16BHPATRBL0000
Chrom: Z16BHPATRBL000SCHRO

Handtuchring
(inkl. Klemmhalter)

Handtuchring für Badheizkörper und Designheizkörper

Artikelnummern:
RAL 9016: Z16HTANORBL0000
Chrom: Z16HTANORCH000SCHRO

Handtuchstange
(inkl. Klemmhalter)

Handtuchstange für Badheizkörper und Designheizkörper

Artikelnummern:

Baulänge: 370 mm
RAL 9016: Z16BTBARR40BL00
Chrom: Z16BTBARR40BL0SCHRO

Baulänge: 470 mm
RAL 9016: Z16BTBARR50BL00
Chrom: Z16BTBARR50CH0SCHRO

Ablage
(inkl. Klemmhalter)

Ablage für Badheizkörper und Designheizkörper

Artikelnummern:
Baulänge: 470 mm
RAL 9016: Z16BTGRILLBL000
Chrom: Z16BTGRILLBL00SCHRO

Serienmäßige Grundausstattung:
• Ein Entlüftungsstopfen G 1/2 drehbar und ein Blindstopfen G 1/2, vernickelt, selbstdichtend
• Wandbefestigungsset in der jeweiligen Heizkörperfarbe
• Montagehilfe
• Montageanleitung

CE-Kennzeichnung und Leistungserklärung (DoP)

Die EU Bauprodukteverordnung erfordert in Übereinstimmung mit den relevanten harmonisierten EN 442-Produktnormen und der Leistungserklärung (DoP), dass Bauprodukte einschließlich Radiatoren und Konvektoren ohne integrierte Wärmequelle CE gekennzeichnet sein müssen. Die CE Kennzeichnung bedeutet, dass jedes einzelne Produkt den Anforderungen des Herstellungsprozesses des Produkts gemäß den Bestimmungen für Herstellung, Test und Lieferung entspricht. Die Verordnung ist am 1. Juli 2013 in Kraft getreten.

Rettig ICC Produkte sind CE gekennzeichnet und die Leistungserklärung von Rettig ICC sowie die Unterlagen Anhang D und M mit der detaillierten Leistungsbeschreibung der Produkte, auf die verwiesen wird, sind entsprechend der Bauproduktenverordnung verfügbar. Siehe beiliegend die aktuelle Leistungserklärung von RICC und die damit verknüpften Dateien.

Gesamtbuch Technik & Preise

Gesamtbuch Technik & Preise

Technische Informationen und Preise zu unserem umfangreichen Produktsortiment finden Sie in unserem Gesamtbuch. Jetzt online durchblättern oder als PDF downloaden.


Zur Download-Übersicht

VDI-Datensatz

VDI-DATENSATZ

Unser VDI-Datensatz “Heizkörper, Heiz- und Kühlkonvektoren” steht Ihnen auch auf dem BDH-Portal zum Download zur Verfügung.

> Zum BDH-Portal



Wärmepumpe und Heizkörper - Die einfachste Lösung in der Heizungssanierung

HEIZKÖRPER GEHT MIT WÄRMEPUMPE

Die einfachste Lösung in der Heizungssanierung.

  • Effizientes Heizen und Kühlen
  • Einfache Regelung mit Funk-Thermostat
  • Rasche Reaktion z.B. nach dem Lüften im Winter
  • Trockene Komfortkühlung ohne Kondensatbildung
  • Passt für viele bestehende Anschlüsse

Informieren und beraten lassen

iVECTOR Kühl- und Heizleistungsumrechner

Ein Leistungsumrechner für alle VOGEL&NOOT Produkte!

In unserem Leistungsumrechner ist z. B. auch der E2-Wärmepumpenheizkörper integriert.

Jetzt testen
