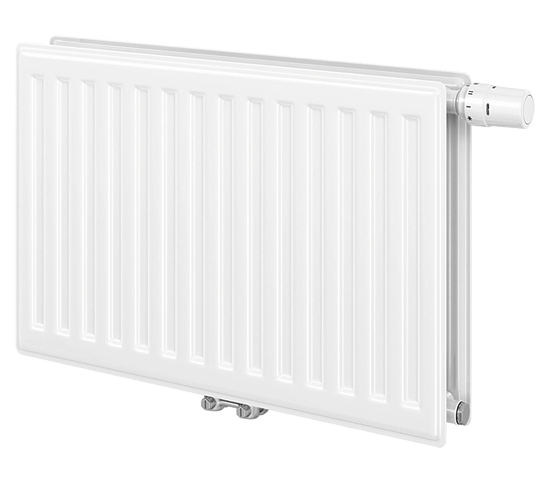

T6- Hygieneheizkörper

Ideal für Einsatzorte mit gesteigerten Hygienebedürfnissen und verfügt über die einzigartige T6-Mittenanschlusstechnologie.

Technische Informationen Hygienezertifikat VDI 3805 Heizkörper Leistungsumrechner

Der T6: die Heizkörper-Revolution

Mit innovativer Mittenanschluss-Technologie und höchster Energieeffi zienz sorgt der T6 für neue Maßstäbe bei Raumaufheizung, Behaglichkeit und Bedienkomfort – Vorteile, die überzeugen!

Anschlussvorteil

Diagonaler oder gleichseitiger Anschluss durch einheitliche Anschlussposition.

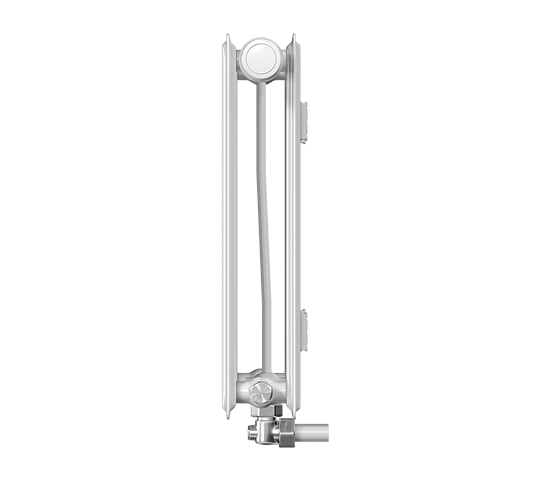

Flachheizkörper Profil T6  Anschlussvorteil

Auswahlsvorteil

Auch bei Vorverrohrung jederzeit Änderung der Heizkörperauswahl.

Flachheizkörper T6 Hygieneheizkörper Auswahlsvorteil

Positionierungsvorteil

Flexible Thermostatposition nach Wunsch durch patentierte Rohrführung.

Flachheizkörper T6 Hygieneheizkörper Positionierunsgvorteil

Befestigungsvorteil

Kostengünstige, attraktive und sichere Befestigungsmöglichkeiten ohne Einschränkungen.

Flachheizkörper T6 Hygieneheizkörper Befestigungsvorteil

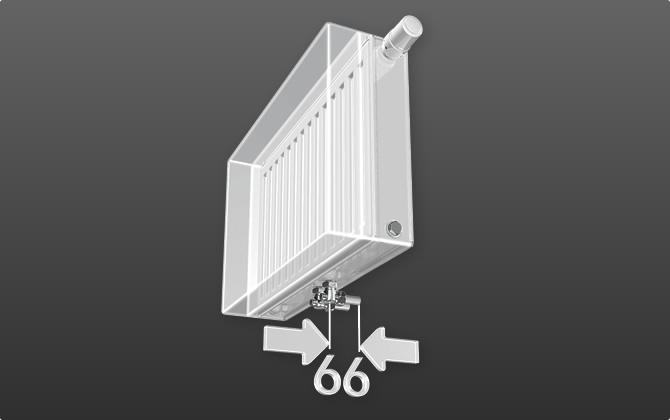

Abstandsvorteil

Flexible Typenauswahl durch einheitlichen Abstand vom Anschluss zur Wand.

Flachheizkörper T6 Hygieneheizkörper Abstandsvorteil

Montagevorteil

Mögliche Vorverrohrung ohne Heizkörper für ungestörten Arbeitsfortschritt.

Flachheizkörper T6-Hygieneheizkörper Monatgevorteil

Typenübersicht

Die T6-Technologie basiert auf der Symmetrieachse des Heizkörpers und schafft so unendliche Flexibilität. T6-Mittenanschlussheizkörper sind das perfekte Maß der Symmetrie und die optimale Kombination aus Design und einzigartiger Technologie.

Verschiedene Dimensionen und unterschiedliche Ausführungen, betreffend der Anzahl an Lagen und Konvektionsblechen, führen zu einer großen Modellauswahl, passend für die unterschiedlichsten Anforderungen.

T6-Mittenanschlussheizkörper verfügen über äußerst hohe Heizleistungen und ermöglichen damit eine besonders schnelle und effiziente Raumaufheizung. Dies wiederum ist ein Garant für ein Höchstmaß an thermischer Behaglichkeit.

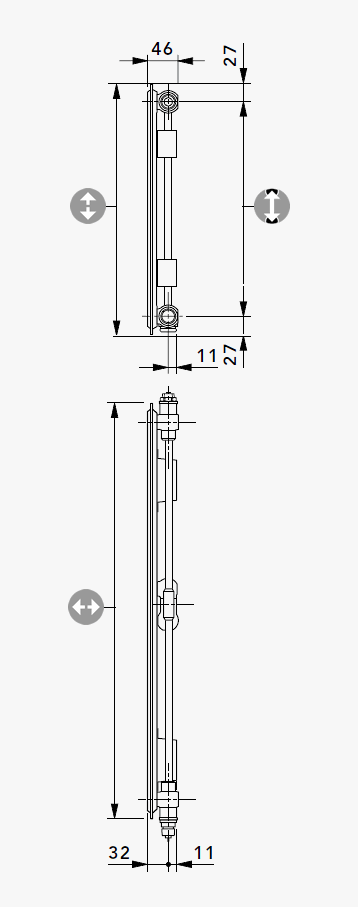

Type 10 VM

T6-Hygieneheizkörper TYPE 10 VM



einlagig

Höhe  Höhe 300 400 500 600 900
Länge  Länge bis 1200 bis 2400 bis 2600 bis 1400
Bautiefe  Bautiefe 46



Stufung: alle Baulängen beginnend mit 400 mm in Stufungen zu 200 mm; zusätzlich 520, 720, 920, 1120 und 1320 mm



Anschlüsse  Anschlüsse: 4 x G 1/2“ I. G. und 2 x G 3/4“ A. G. unten mittig

Prüfüberdruck  Prüfüberdruck: 13 bar

Max. Betriebsüberdruck  Max. Betriebsüberdruck: 10 bar

Max. Betriebstemperatur  Max. Betriebstemperatur: 110 °C

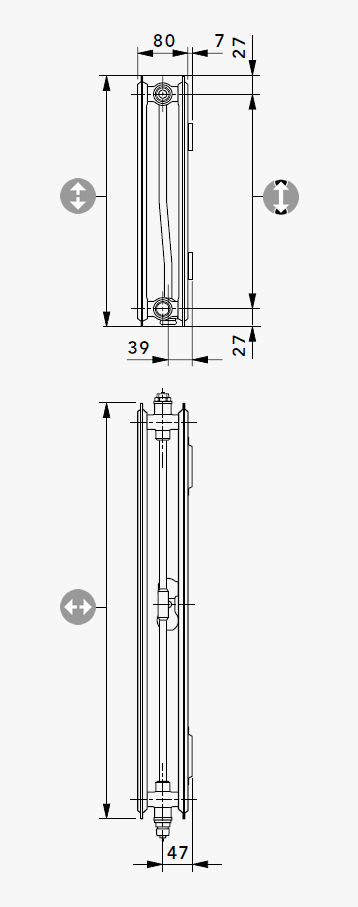

Type 20 VM

T6-Hygieneheizkörper TYPE 20VM



zweilagig

Höhe  Höhe 300 400 500 600 900
Länge  Länge bis 2400 bis 3000 bis 2000
Bautiefe  Bautiefe 80



Stufung: alle Baulängen beginnend mit 400 mm in Stufungen zu 200 mm; zusätzlich 520, 720, 920, 1120 und 1320 mm



Anschlüsse  Anschlüsse: 4 x G 1/2“ I. G. und 2 x G 3/4“ A. G. unten mittig

Prüfüberdruck  Prüfüberdruck: 13 bar

Max. Betriebsüberdruck  Max. Betriebsüberdruck: 10 bar

Max. Betriebstemperatur  Max. Betriebstemperatur: 110 °C

Type 30 VM

Flachheizkörper T6-Hygieneheizkörper TYPE 30 VM



dreilagig

Höhe  Höhe 300 400 500 600 900
Länge  Länge bis 3000 bis 2200 bis 1800
Bautiefe  Bautiefe 166



Stufung: alle Baulängen beginnend mit 400 mm in Stufungen zu 200 mm; zusätzlich 520, 720, 920, 1120 und 1320 mm



Anschlüsse  Anschlüsse: 4 x G 1/2“ I. G. und 2 x G 3/4“ A. G. unten mittig

Prüfüberdruck  Prüfüberdruck:: 13 bar

Max. Betriebsüberdruck  Max. Betriebsüberdruck: 10 bar

Max. Betriebstemperatur  Max. Betriebstemperatur: 110 °C

Technische Informationen


Der T6-MITTENANSCHLUSSHEIZKÖRPER mit eingeschweißter T-förmiger Ventilgarnitur ist sowohl für Zweirohranlagen als auch für Einrohranlagen unter Verwendung eines Einrohrverteilers geeignet. Zusätzlich zum mittigen Anschluss von unten ermöglicht die technisch ausgereifte Konzeption auch andere, von Kompaktheizkörpern bekannte Anschlussmöglichkeiten, wie einseitiger und wechselseitiger Anschluss.

Werkseitig wird der Heizkörper für Zweirohranlagen mit der kv-Werteinstellung entsprechend der Heizkörperleistung ausgeliefert.

Für Fernheizungsanlagen mit großer Spreizung zwischen Vorlauf und Rücklauf, ist auf Anfrage ein stufenlos, feineinstellbarer Ventileinsatz erhältlich.



Anschlussarten - Zweirohrsystem

A) Anschluss einseitig
B) Anschluss wechselseitig
C) Anschluss reitend (Achtung: Minderleistung)

Achtung:
Bei Einsatz des T6-MITTENANSCHLUSSHEIZKÖRPER als Kompaktheizkörper sind die 3/4" Verschlusskappen aus Kunststoff durch vernickelte Messingkappen (Zubehör) zu ersetzen. Bezug unter der Artikelnummer: AZ0PL000C0002000. Zusätzlich muss das Kunststoffteil des Spezialentlüftungsstopfens entfernt werden.

  • Vorlauf
  • Rücklauf
  • Blindstopfen
  • Entlüftung

kv-Wert Tabelle

T6 KV-Wert Tabelle



Selbstverständlich ist eine Korrektur der Ventilvoreinstellung auch unter Anlagendruck möglich.

Zweirohrbetrieb - Einstellhinweise und Richtwerte

Achtung:
Bei Einsatz des T6-MITTENANSCHLUSSHEIZKÖRPER als Kompaktheizkörper sind die 3/4" Verschlusskappen aus Kunststoff durch vernickelte Messingkappen (Zubehör) zu ersetzen. Bezug unter der Artikelnummer: AZ0PL000C0002000. Zusätzlich muss das Kunststoffteil des Spezialentlüftungsstopfens entfernt werden.

Einstellhinweise:
VOGEL&NOOT Ventilheizkörper sind werkseitig für Zweirohrsysteme ausgerüstet. Jeder Heizkörper ist, abhängig von seiner Heizleistung, mit einem voreingestellten Ventileinsatz ausgerüstet. Zusätzlich ist die kv-Voreinstellung auf der Stirnseite farblich gekennzeichnet.

Hinweis: Falls individuelle Anpassungen notwendig sind, können die voreingestellten kv-Werte bedarfsgerecht verändert werden. Der Austausch des Einbauventiles von der rechten auf die linke Seite ist jederzeit problemlos möglich. Der Heizkörper wird mit montierter Baustellenkappe angeliefert. Nach der Demontage der Baustellenkappe (Pos. A) können die Thermostatköpfe "RA 2000" bzw. "RAW" der Fa. Danfoss, "VK" der Fa. Heimeier, "D" der Fa. Herz, "thera DA" der Fa. MNG sowie "UNI XD" der Fa. Oventrop direkt auf das Einbauventil (Pos. B) montiert werden.


Einrohrbetrieb - Einstellhinweise und Richtwerte

Im Einrohrbetrieb ist das Einbauventil auf  N zu justieren.

Der Heizkörper wird mit montierter Baustellenkappe angeliefert. Nach der Demontage der Baustellenkappe (Pos. A) können die Thermostatköpfe "RA 2000" bzw. "RAW" der Fa. Danfoss, "VK" der Fa. Heimeier, "D" der Fa. Herz, "thera DA" der Fa. MNG sowie "UNI XD" der Fa. Oventrop direkt auf das Einbauventil (Pos. B) montiert werden.

Achtung: Bei der Montage des Einrohrverteilers ist zu beachten, dass der Rücklaufeinsatz (2) im Rücklauf und der Vorlaufeinsatz (1) im Vorlauf eingebaut sind.

Der Austausch des Einbauventiles von der rechten auf die linke Seite ist jederzeit problemlos möglich.


Downloads

Hier können Sie sich wichtige Daten in unterschiedlichen Formaten downloaden.

Farben

Der T6-HYGIENEHEIZKÖRPER ist in 71 unterschiedlichen Farben erhältlich

CE-Kennzeichnung und Leistungserklärung (DoP)

Die EU Bauproduktenverordnung erfordert in Übereinstimmung mit den relevanten harmonisierten EN 442-Produktnormen und der Leistungserklärung (DoP), dass Bauprodukte einschließlich Radiatoren und Konvektoren ohne integrierte Wärmequelle CE gekennzeichnet sein müssen. Die CE Kennzeichnung bedeutet, dass jedes einzelne Produkt den Anforderungen des Herstellungsprozesses des Produkts gemäß den Bestimmungen für Herstellung, Test und Lieferung entspricht. Die Verordnung ist am 1. Juli 2013 in Kraft getreten.

Rettig ICC Produkte sind CE gekennzeichnet und die Leistungserklärung von Rettig ICC sowie die Unterlagen Anhang D und M mit der detaillierten Leistungsbeschreibung der Produkte, auf die verwiesen wird, sind entsprechend der Bauproduktenverordnung verfügbar. Siehe beiliegend die aktuelle Leistungserklärung von RICC und die damit verknüpften Dateien.
