Horizontale Ausführung

Horizontale Ausführung

Erhältlich als Fertigpaket, das problemlos montiert werden kann.

Technische Informationen Hygienezertifikat VDI 3805 Heizkörper Leistungsumrechner

Typenübersicht

Die Konvektoren und Heizwände von VOGEL&NOOT erfüllen zahlreiche international anerkannte Qualitätsstandards, wobei die Produktionsabläufe sämtlicher Fertigungsstandorte ISO-zertifiziert sind. Darüber hinaus werden die Qualitäts- und Leistungsangaben der VOGEL&NOOT-Flachheizkörper von anerkannten europäischen Instituten permanent überprüft und bestätigt.

Qualitätsstandard

Verschiedene Dimensionen und unterschiedliche Ausführungen, betreffend der Anzahl an Lagen und Konvektionsblechen, führen zu einer großen Modellauswahl, passend für die unterschiedlichsten Anforderungen.

Type VHV

VONARIS Horizontale Ausführung TYPE VHV



Model VHV 11 VHV 20 VHV 22
Height  Höhe 214 286 358 430 142 214  286 358 430 142 214 286 358 430
502 574 646 790 502 574 646 790 - 502 574 646 790 -
Height  Länge 500 - 2400 mm (Sonderbaulängen siehe Leistungstabellen)
Depth  Bautiefe 68 93 93
Stufung 100 mm (ab Baulänge 1400 mm: 200 mm)



Model VHV 23 VHV 34 VHV 35 VHV 46
Height  Höhe 142 214 142 214 142 214 142 214
286 - 286 - 286 - 286 -
Height  Länge 500 - 2400 mm (Sonderbaulängen siehe Leistungstabellen)
Depth  Bautiefe 150 175 232 257
Stufung 100 mm (ab Baulänge 1400 mm: 200 mm)



Connections  Anschlüsse: 2 x G 3/4 A.G. unten rechts (auf Sonderbestellung unten links).

5 bar  Max. Betriebsüberdruck (Normalausführung): 5 bar

8 bar  Max. Betriebsüberdruck: (Hochdruckausführung): 8 bar

Maximal operating temperature  Max. Betriebstemperatur: 110 °C

Type VHV-S

VONARIS Horizontale Ausführung TYPE VHV-S

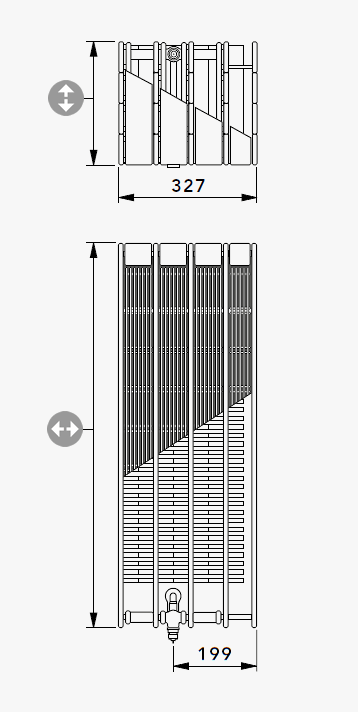

Model VHV-S 22 VHV-S 34 VHV-S 47
Height  Höhe 142 214 286 142 214 286 142 214 286
Height  Länge 500 - 2400 mm (Sonderbaulängen siehe Leistungstabellen)
Depth  Bautiefe 163 245 327
Stufung 100 mm (ab Baulänge 1400 mm: 200 mm)



Connections  Anschlüsse: 2 x G 3/4 A.G. unten rechts (auf Sonderbestellung unten links)

5 bar  Max. Betriebsüberdruck (Normalausführung): 5 bar

8 bar  Max. Betriebsüberdruck: (Hochdruckausführung): 8 bar

Maximal operating temperature  Max. Betriebstemperatur: 110 °C

Technische Informationen

Hier erhalten Sie einen Überblick über die wichtigsten technischen Daten. Für weitere Informationen können Sie sich die aufgelisteten pdf-Dateien downloaden.

Zweirohrbetrieb

Die gewünschten Einstellwerte lassen sich ohne Spezialwerkzeug einfach und exakt einstellen (siehe Skizzen).

VONARIS Horizontale Ausführung Zweirohrbetrieb



Der Heizkörper wird mit montierter Baustellenkappe angeliefert. Nach der Demontage der Baustellenkappe (Pos. A) können die Thermostatköpfe „RA 2000“ bzw. „RAW“ der Fa. Danfoss, „VK“ der Fa. Heimeier, „D“ der Fa. Herz, „thera DA“ der Fa. MNG sowie „UNI XD“ der Fa. Oventrop direkt auf das Einbauventil (Pos. B) montiert werden.

Einstellhinweise:
• Bauschutzkappe bzw. Fühlerelement demontieren
• Den Einstellring entgegen den Uhrzeigersinn auf die gewünschte Voreinstellung drehen - der
   gewünschte Einstellwert (1, 2,...7, N) muss über der Markierung positioniert sein.
• Die Voreinstellung kann in Stufen von 0,5 zwischen 1 und 7 gewählt werden. Bei Einstellung „N“ ist die
   Voreinstellung aufgehoben.

Achtung: Einstellungen im schraffiert dargestellten Bereich sind zu vermeiden.



Einrohrbetrieb

Eine Ventilvoreinstellung ist nicht notwendig, da das Ventil werkseitig auf Voreinstellung N justiert wurde.

VONARIS Horizontale Ausführung Einrohrbetrieb



Der Heizkörper wird mit montierter Baustellenkappe angeliefert. Nach der Demontage der Baustellenkappe (Pos. A) können die Thermostatköpfe „RA 2000“ bzw. „RAW“ der Fa. Danfoss, „VK“ der Fa. Heimeier, „D“ der Fa. Herz, „thera DA“ der Fa. MNG sowie „UNI XD“ der Fa. Oventrop direkt auf das Einbauventil (Pos. B) montiert werden.

Achtung!

Horizontale Ausführung:
Bei der Montage des Einrohrverteilers ist zu beachten, dass der Rücklaufeinsatz (2) im Rücklauf und der Vorlaufeinsatz (1) im Vorlauf eingebaut sind.

Senkrechte Ausführung:
Vor Montage des Einrohrverteilers ist der Vorlaufeinsatz und Rücklaufeinsatz unbedingt zu vertauschen, dass der Vorlaufeinsatz (1) im Vorlauf und der Rücklaufeinsatz (2) im Rücklauf eingebaut sind.



Downloads

Hier können Sie sich wichtige Daten in unterschiedlichen Formaten downloaden.

Farben

VONARIS HORIZONTAL ist in 71 unterschiedlichen Farben erhältlich..

Sanitärfarben

color name color code
VONARIS horizontal



Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus drucktechnischen Gründen möglich. weitere Wunschfarben auf Anfrage!

RAL-Farben

Spezialfarben

VONARIS Horizontale Ausführung Spezialfarben

Accessoire

Hier erhalten Sie einen Überblick über unser großes Angebot an Zubehör für Konvektoren und Heizwände.

CE-Kennzeichnung und Leistungserklärung (DoP)

Die EU Bauproduktenverordnung erfordert in Übereinstimmung mit den relevanten harmonisierten EN 442-Produktnormen und der Leistungserklärung (DoP), dass Bauprodukte einschließlich Radiatoren und Konvektoren ohne integrierte Wärmequelle CE gekennzeichnet sein müssen. Die CE Kennzeichnung bedeutet, dass jedes einzelne Produkt den Anforderungen des Herstellungsprozesses des Produkts gemäß den Bestimmungen für Herstellung, Test und Lieferung entspricht. Die Verordnung ist am 1. Juli 2013 in Kraft getreten.

Rettig ICC Produkte sind CE gekennzeichnet und die Leistungserklärung von Rettig ICC sowie die Unterlagen Anhang D und M mit der detaillierten Leistungsbeschreibung der Produkte, auf die verwiesen wird, sind entsprechend der Bauproduktenverordnung verfügbar. Siehe beiliegend die aktuelle Leistungserklärung von RICC und die damit verknüpften Dateien.

Art des Heizkörpers
Höhe
mm
mm
Länge
mm
mm
Wärmeleistung
W
%
%
Temperatur
°C
°C
°C
