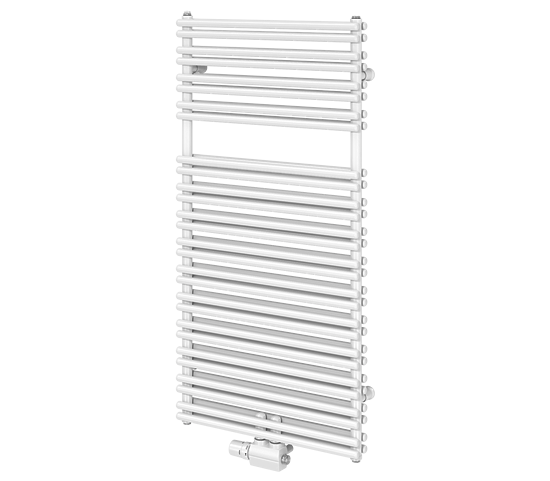

BAWA-T VM

Die beidseitige Rohrführung erlaubt eine stärkere Heizleistung und benötigt dabei kaum mehr Platz.

Technische Daten Designheizkörper Prospekt Bad-, Design-, & Elektroheizkörper VDI 3805 Heizkörper Leistungsumrechner

Modellübersicht

Diese Designheizkörper werden in Österreich produziert. Die Designheizkörper von VOGEL&NOOT erfüllen zahlreiche international anerkannte Qualitätsstandards, wobei die Produktionsabläufe sämtlicher Fertigungsstandorte ISO-zertifiziert sind.

Darüber hinaus werden die Qualitäts- und Leistungsangaben der VOGEL&NOOT-Designheizkörper von anerkannten europäischen Instituten permanent überprüft und bestätigt.

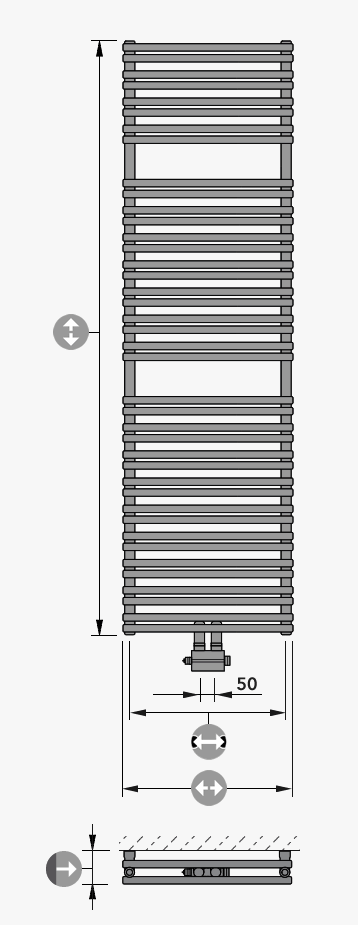

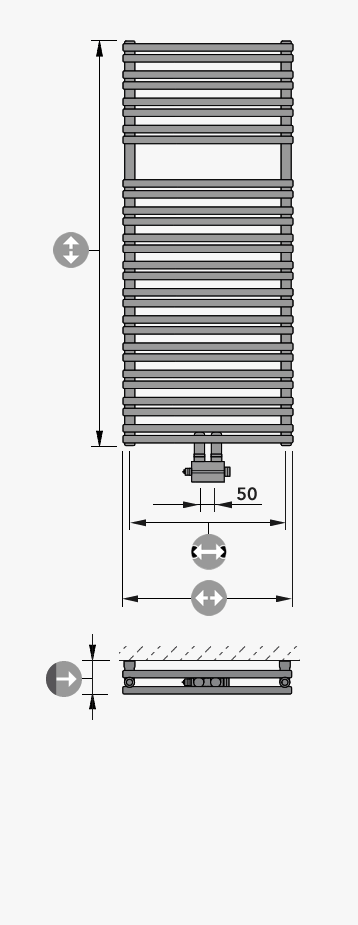

Dimensionen und Modelle:

 BAWA-T VM Dimensionen und Modelle

Width Länge 500, 600, 750, 900
Height Höhe 1194 1754



Connections Anschlüsse: 2 x G 3/4 A.G. (für Ventil-Anschlussarmatur) und 4 x G 1/2 I.G.

Test positive pressure Prüfüberdruck: 13 bar

Maximal positive operating pressure Max. Betriebsüberdruck: 10 bar

Maximal operating temperature Max. Betriebstemperatur: 110 °C



Technische Daten

Hier erhalten Sie einen Überblick über die wichtigsten technischen Daten. Für weitere Informationen können Sie sich die aufgelisteten pdf-Dateien downloaden.

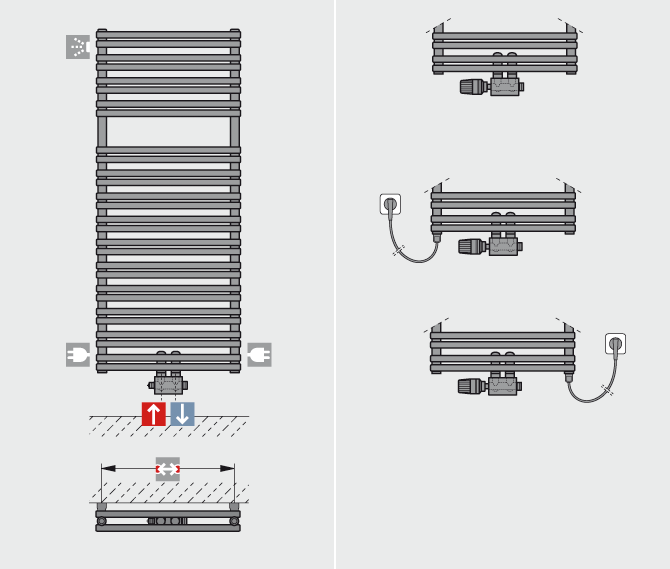

Anschlussbeispiele

BAWA-T Anschlussbeispiele



flow

  Vorlauf

Return

  Rücklauf

Vent plug

  Entlüftung

Electric connection

  Elektrischer Anschluss

Boss spacing  Nabenabstand

Connections  Anschlüsse: 2 x G 3/4 A.G. (für Ventil-Anschlussarmatur) und 4 x G 1/2 I.G.

Test positive pressure  Prüfüberdruck: 13 bar

Maximal positive operating pressure  Max. Betriebsüberdruck: 10 bar

Maximal operating temperature  Max. Betriebstemperatur: 110 °C



Zubehör: PTC-Elektroheizelement
Alle BERLIN-T VM Heizkörper können - ausgestattet mit einem Elektroheizelement - auch in der heizfreien Zeit benutzt werden. Die Zuordnung der E-Heizelement-Leistungen ist unbedingt einzuhalten.

Serienmäßige Grundausstattung:
• Ein Entlüftungsstopfen G 1/2 drehbar und drei Blindstopfen G 1/2,
   Messing vernickelt selbstdichtend, werkseitig eingedichtet
• Ventil-Anschlussarmatur in Zweirohr-Eckform
• Abdeckrosette in der jeweiligen Heizkörperfarbe
• Wandbefestigungsset in der jeweiligen Heizkörperfarbe
• Montagehilfe
• Montageanleitung

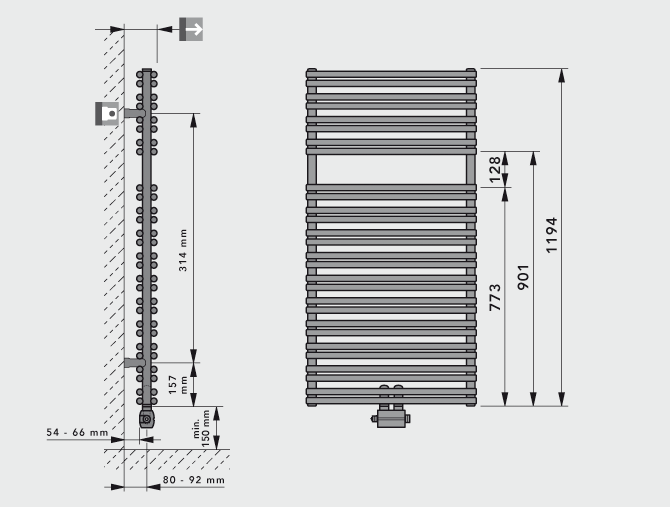

Dimensionen [mm]

BAWA-T VM Dimensionen [MM]



Downloads

Hier können Sie sich wichtige Daten in unterschiedlichen Formaten downloaden.

Farben

Der DESIGNHEIZKÖRPER BAWA-T VM ist in 71 Farben und 12 Spezialoberflächen erhältlich. Gestalten Sie Ihren individuellen Designheizkörper.

Sanitärfarben

  • S0075 Jasmin
  • S0091 Pergamon
  • S0094 Natura
  • S0087 Bahamabeige
  • S0084 Anemone
  • S0077 Magnolia
  • S0164 Banana
  • S0088 Manhatten

Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus technischen Gründen möglich. Weitere Wunschfarben auf Anfrage!

RAL-Farben

  • RAL9016 Verkehrsweiß
  • RAL 9010 Reinweiss
  • RAL 9001 Cremeweiss
  • RAL 250-2 Lemon Glow
  • RAL 1023 Verkehrsgelb
  • RAL 1012 Zitronengelb
  • RAL 1004 Gelbgold
  • RAL 1027 Currygelb
  • RAL 6034 Pastelltürkis
  • RAL 5014 Taubenblau
  • RAL 5009 Azurblau
  • RAL 5015 Himmelblau
  • RAL 5017 Verkehrsblau
  • RAL 5022 Nachtblau
  • RAL 5002 Ultramarinblau
  • RAL 5001 Grünblau
  • RAL 9005 Tiefschwarz
  • RAL 7021 Schwarzgrau
  • RAL 1033 Dahliengelb
  • RAL 2003 Pastellorange
  • RAL 2004 Reinorange
  • RAL 3000 Feuerrot
  • RAL 3005 Weinrot
  • RAL 4002 Rotviolett
  • RAL 4007 Purpurviolett
  • RAL 4008 Signalviolett
  • RAL 290 70 20 Mauve Haze
  • RAL 290 40 45 Mystic Purple
  • RAL 4009 Pastellviolett
  • RAL 3015 Hellrosa
  • RAL 3014 Altrosa
  • RAL 6019 Weißgrün
  • RAL 120 80 60 Modern green
  • RAL 120 70 70 E-Green
  • RAL 150 60 60 Green Apple
  • RAL 6033 Minttürkis
  • RAL 6004 Blaugrün
  • RAL 8017 Schokoladenbraun
  • RAL 8019 Graubraun
  • RAL 040 80 05 Caffé Latte
  • RAL 7035 Lichtgrau
  • RAL 7040 Fenstergrau
  • RAL 7001 Silbergrau
  • RAL 7037 Staubgrau
  • RAL 7030 Steingrau
  • RAL 7013 Braungrau
  • RAL 7015 Schiefergrau
  • RAL 7016 Anthrazitgrau
  • RAL 7024 Graphitgrau
  • RAL 9006 Weissaluminium
  • RAL 9007 Graualuminium

Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus drucktechnischen Gründen möglich. weitere Wunschfarben auf Anfrage!

Spezialoberflächen

  • S0145 Creme White
  • S0142 White Textured
  • S0141 Black Textured
  • S0147 Anodic Brown
  • S0148 Anodic Black
  • S0149 Anodic Natura
  • S0201 Metal Alu
  • S0102 Metal Grey
  • S0146 Anodic Bronze
  • S0104 Metal Black
  • S0144 Brown Grey
  • S0143 Light Grey

Accessoire

Serienmäßige Grundausstattung:
• Ein Entlüftungsstopfen G 1/2 drehbar und drei Blindstopfen G 1/2,
   Messing vernickelt selbstdichtend, werkseitig eingedichtet
• Ventil-Anschlussarmatur in Zweirohr-Eckform
• Abdeckrosette in der jeweiligen Heizkörperfarbe
• Wandbefestigungsset in der jeweiligen Heizkörperfarbe
• Montagehilfe
• Montageanleitung

Hier erhalten Sie einen Überblick über unser großes Angebot an Zubehör für Designheizkörper.

CE-Kennzeichnung und Leistungserklärung (DoP)

Die EU Bauproduktenverordnung erfordert in Übereinstimmung mit den relevanten harmonisierten EN 442-Produktnormen und der Leistungserklärung (DoP), dass Bauprodukte einschließlich Radiatoren und Konvektoren ohne integrierte Wärmequelle CE gekennzeichnet sein müssen. Die CE Kennzeichnung bedeutet, dass jedes einzelne Produkt den Anforderungen des Herstellungsprozesses des Produkts gemäß den Bestimmungen für Herstellung, Test und Lieferung entspricht. Die Verordnung ist am 1. Juli 2013 in Kraft getreten.

Rettig ICC Produkte sind CE gekennzeichnet und die Leistungserklärung von Rettig ICC sowie die Unterlagen Anhang D und M mit der detaillierten Leistungsbeschreibung der Produkte, auf die verwiesen wird, sind entsprechend der Bauproduktenverordnung verfügbar. Siehe beiliegend die aktuelle Leistungserklärung von RICC und die damit verknüpften Dateien.
