Vertikalheizkörper Mittenanschluss

Vertikalheizkörper Mittenanschluss

Die perfekte Lösung bei geringem Platzangebot. Ausgestattet mit der einzigartigen T6-Mittenanschlusstechnologie.

Technische Informationen Hygienezertifikat VDI 3805 Heizkörper Leistungsumrechner

Typenübersicht

Die Heizkörper von VOGEL&NOOT erfüllen zahlreiche international anerkannte Qualitätsstandards, wobei die Produktionsabläufe sämtlicher Fertigungsstandorte ISO-zertifiziert sind.

Verschiedene Dimensionen und unterschiedliche Ausführungen, betreffend der Anzahl an Lagen und Konvektionsblechen, führen zu einer großen Modellauswahl, passend für die unterschiedlichsten Anforderungen.

Darüber hinaus werden die Qualitäts- und Leistungsangaben der VOGEL&NOOT-Flachheizkörper von anerkannten europäischen Instituten permanent überprüft und bestätigt.

Type 10 (als Hygieneheizkörper einsetzbar)

Flachheizkörper Vertikalheizkörper Mittenanschluss TYPE 10 (Als Hygieneheizkörper einsetzbar)



Höhe  Höhe 1500 1800 1950 2100
Länge  Länge 450, 600  450, 600, 750
Bautiefe  Bautiefe 50



Anschlüsse  Anschlüsse: 4 x G 1/2 I.G

Prüfüberdruck  Prüfüberdruck: 8 bar

Max. Betriebsüberdruck  Max. Betriebsüberdruck: 6 bar

Max. Betriebstemperatur  Max. Betriebstemperatur: 110 °C

Type 20 (als Hygieneheizkörper einsetzbar)

Flachheizkörper Vertikalheizkörper Mittenanschluss Type 20 (Als Hygieneheizkörper einsetzbar)



Höhe  Höhe 1800 1950 2100
Länge  Länge 300, 450, 600, 750
Bautiefe  Bautiefe 81



Anschlüsse  Anschlüsse: 4 x G 1/2 I.G.

Prüfüberdruck  Prüfüberdruck: 8 bar

Max. Betriebsüberdruck  Max. Betriebsüberdruck: 6 bar

Max. Betriebstemperatur  Max. Betriebstemperatur: 110 °C



Type 21

Flachheizkörper Vertikalheizkörper Mittenanschluss TYPE 21



Höhe  Höhe 1800 1950 2100
Länge  Länge 300, 450, 600, 750
Bautiefe  Bautiefe 81



Anschlüsse  Anschlüsse: 4 x G 1/2 I.G.

Prüfüberdruck  Prüfüberdruck: 8 bar

Max. Betriebsüberdruck  Max. Betriebsüberdruck: 6 bar

Max. Betriebstemperatur  Max. Betriebstemperatur: 110 °C

Type 22

Flachheizkörper Vertikalheizkörper Mittenanschluss TYPE 22



Höhe  Höhe 1800 1950 2100 2300
Länge  Länge 300, 450, 600  300, 450, 600, 750  750
Bautiefe  Bautiefe 106



Anschlüsse  Anschlüsse: 4 x G 1/2 I.G.

Prüfüberdruck  Prüfüberdruck: 8 bar

Max. Betriebsüberdruck  Max. Betriebsüberdruck: 6 bar

Max. Betriebstemperatur  Max. Betriebstemperatur: 110 °C

Technische Informationen


Um die höchste Installationsflexibilität zu gewährleisten, verfügt der VERTIKALHEIZKÖRPER über 6 G1/2" Anschlüsse.

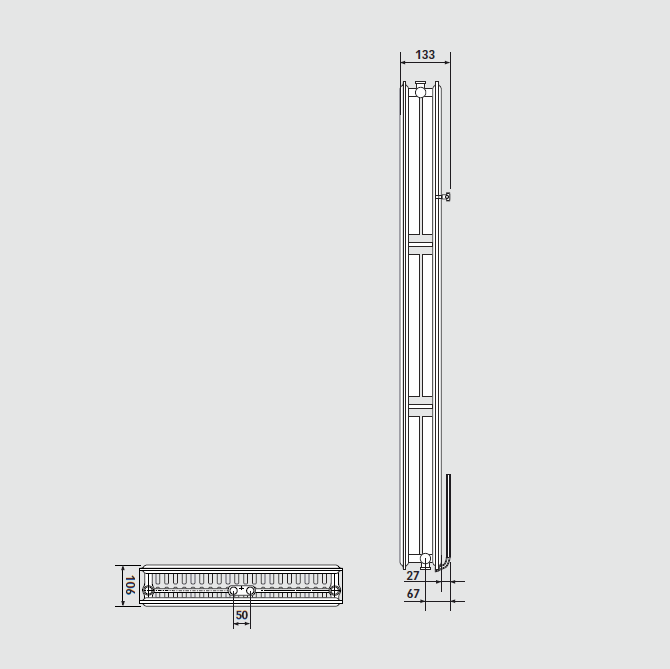

Anschlüsse und Abmessungen für die Installation

Flachheizkörper Vertikalheizkörper Mittenanschluss Anschlüsse und Abmessungen für die Installation

Type 10 20, 21, 22
B1 170 150
B2 270 250

Länge 300 450 600 750
Dimension X 75 100 175 250
Dimension Y 25 95 170 245

Vorlauf  Vorlauf G1/2"

Rücklauf  Rücklauf G1/2"

Entlüftung  Entlüftung G1/2"



Downloads

Hier können Sie sich wichtige Daten in unterschiedlichen Formaten downloaden.

Farben

Der VERTIKALHEIZKÖRPER ist in 71 unterschiedlichen Farben erhältlich.

CE-Kennzeichnung und Leistungserklärung (DoP)

Die EU Bauproduktenverordnung erfordert in Übereinstimmung mit den relevanten harmonisierten EN 442-Produktnormen und der Leistungserklärung (DoP), dass Bauprodukte einschließlich Radiatoren und Konvektoren ohne integrierte Wärmequelle CE gekennzeichnet sein müssen. Die CE Kennzeichnung bedeutet, dass jedes einzelne Produkt den Anforderungen des Herstellungsprozesses des Produkts gemäß den Bestimmungen für Herstellung, Test und Lieferung entspricht. Die Verordnung ist am 1. Juli 2013 in Kraft getreten.

Rettig ICC Produkte sind CE gekennzeichnet und die Leistungserklärung von Rettig ICC sowie die Unterlagen Anhang D und M mit der detaillierten Leistungsbeschreibung der Produkte, auf die verwiesen wird, sind entsprechend der Bauproduktenverordnung verfügbar. Siehe beiliegend die aktuelle Leistungserklärung von RICC und die damit verknüpften Dateien.
