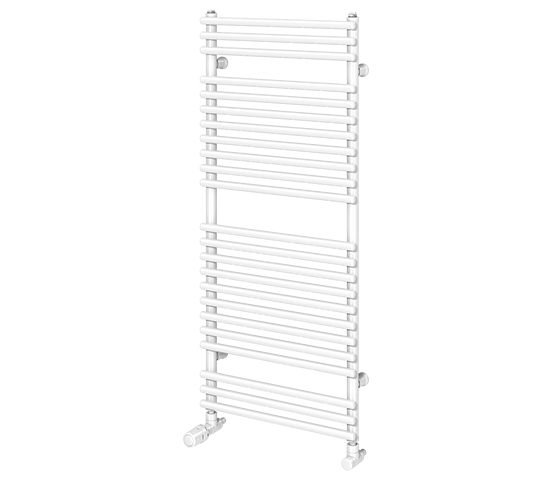

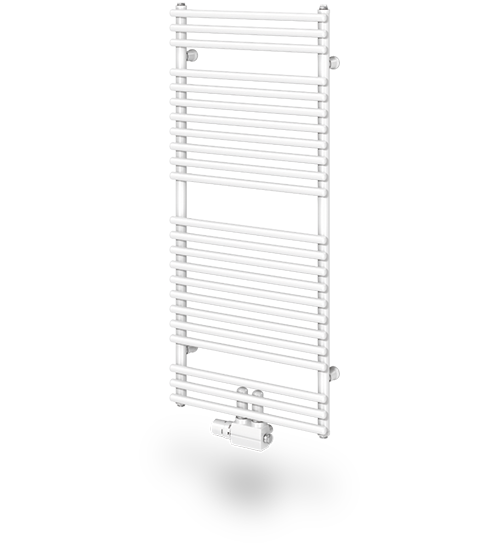

DION-VM

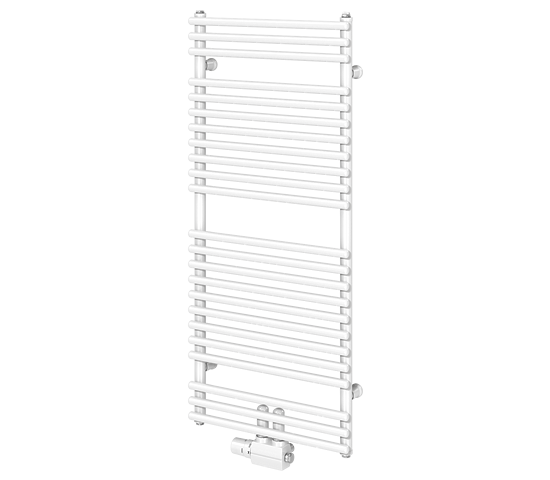

Pěkně tvarované otopné těleso zaujme a vnese do Vaší koupelny útulnost.

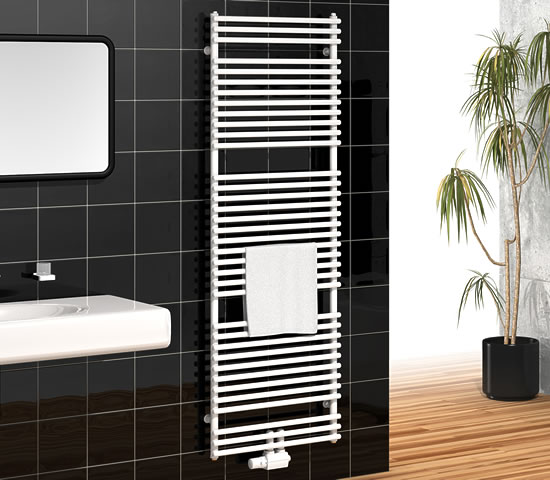

Na decentních vodorovných topných trubkách lze optimálně zavěsit a sušit ručníky a osušky.

Prepocet výkonu Technicke informace

Přehled typů

Koupelnová otopná tělesa od VOGEL&NOOT splňují velký počet mezinárodně uznávaných standardů kvality. Výrobní procesy veškerých výrobních závodů jsou navíc certifikovány dle ISO norem. Kromě toho jsou údaje o kvalitě a výkonnosti koupelnových otopných těles VOGEL&NOOT trvale prověřovány a potvrzovány uznávanými evropskými instituty.

Rozměry a modely


Délka	500, 600, 750, 900
Výška	714	1134	1764

Přípojení: 2 x G 3/4" vnější (ventilová připojovací armatura) a 4 x 1/2" vnitřní.

Zkušební přetlak: 13 bar

Max. provozní tlak: 10 bar

Max. provozní teplota: 110 °C

Technické informace

Zde naleznete přehled nejdůležitějších technických údajů. Další informace jsou k dispozici v uvedených PDF souborech, které jsou ke stažení.

Přípojovací možnost

Vstup

Výstup

Odvzdušnění

Připojení pro el.topnou vložku

Délka - 40 mm

Přípojení: 2 x G 3/4 A.G. und 4 x 1/2 I.G.

Zkušební přetlak: 13 barů

Max. provozní tlak: 10 barů

Max. provozní teplota: 110 °C

Příslušenství: PTC elektrická topná vložka
Všechna DION-VM koupelnová topná tělesa vybavena PTC elektrickou topnou vložkou mohou být provozována i mimo topnou sezonu. Přiřazení výkonu elektrického topného tělesa je nutné bezpodmínečně dodržet.

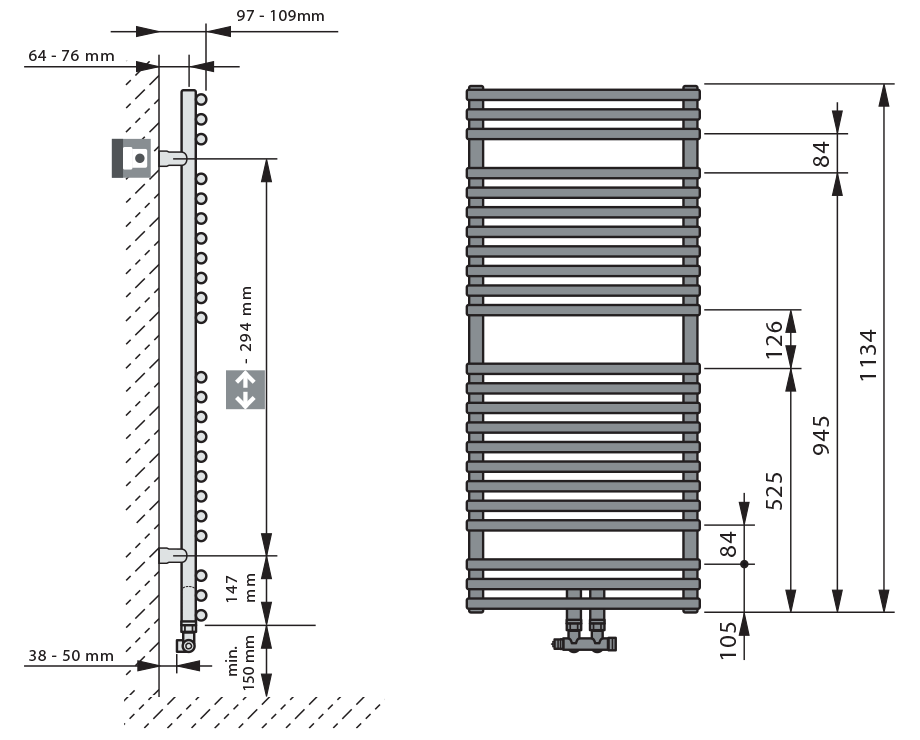

Rozměry [mm]

Ke stažení

Zde si můžete stáhnout důležitá data v různých formátech.

PDF

Označení CE a Prohlášení o vlastnostech (DoP)

Nařízení EU o stavebních produktech stanovuje, že stavební produkty včetně otopných těles a konvektorů bez integrovaného zdroje tepla musí být označeny CE v souladu s relevantními harmonizovanými normami o výrobcích EN 442 a deklarací výkonů (DoP). Označení CE znamená, že každý jednotlivý produkt odpovídá požadavkům výrobního procesu produktu podle ustanovení pro výrobu, testování a dodání. Nařízení vstoupilo v platnost dnem 1. července 2013.

Produkty Rettig ICC jsou označeny CE a Prohlášení o vlastnostech Rettig ICC a podklady – dodatek D a M s podrobným popisem výkonů produktů, na něž je odkazováno, jsou k dispozici v souladu s nařízením o stavebních produktech. Viz přiložené aktuální DoP RICC a s tím spojené soubory.

Označení CE a Prohlášení o vlastnostech (DoP) [pdf; 670 kB ]

Nový přepočet výkonů

Otestujte nyní náš nový přepočet výkonů

Otestovat nyní

Spotlights

Přidaná hodnota moderních nízkoteplotních topných těles [Rozhodující výhody plochých topných těles]
- Kompatibilní s každým zdrojem energie:
  • Rozpětí teploty na vstupu od 90 až do méně než 40 °C
  • Optimální možnost kombinace s nízkoteplotními zdroji (tepelné čerpadlo, solární zařízení …)

  Enormní potenciál úspor u novostaveb i sanací:
  • Průměrná úspora nákladů na energie 15 % při výměně otopného tělesa
  (v porovnání se zastaralým článkovým radiátorem)
  • Nižší teplota systému díky vysokému výkonu

  Maximálně rychlá regulace fáze ohřevu a vychladnutí:
  • Krátká doba reakce při náhlé změně teploty (nižší spotřeba energie)
  • Vysoká účinnost díky kratší době vychladnutí a ohřevu
  • Velmi pohodlná a jednoduchá regulace
Větší ekologické povědomí lidí [energetická náročnost budov se podílí z 41% na emisích CO2]
- Celý svět se pokouší šetřit energii i zdroji na naší planetě. Společnost VOGEL&NOOT podporuje toto úsilí hightech otopnými tělesy, která umožňují efektivní výdej tepla při maximální tepelné pohodě za stále se snižujících teplot systému.
Ventily s přednastavenou hodnotou kv od výrobce [snížení nákladů na energii a CO2]
- Topná tělesa společnosti VOGEL&NOOT s ventily jsou v závislosti na tepelném výkonu vybavené již od výrobce přednastavenými a regulovanými ventily. Navíc je přednastavení hodnoty kv vyznačeno barevně na přední straně.
