Vertikální otopné těleso

Perfektní řešení při nedostatku místa
Pěkný design, vysoký topný výkon i široký výběr barev.

Prepocet výkonu Technické informace (slovenský VOGEL&NOOT) Technické informace (český COSMO) Technické informace (slovenský COSMO)

Přehled typů

Otopná tělesa VOGEL&NOOT splňují četné mezinárodně uznávané kvalitativní normy, přičemž výrobní postupy veškerých výrobních míst jsou opatřeny certifikátem ISO. Kromě toho jsou údaje o kvalitě a výkonu deskových otopných těles VOGEL&NOOT průběžně kontrolovány a potvrzovány uznávanými evropskými institucemi. Desková otopná tělesa VOGEL&NOOT jsou rovněž opatřena znakem jakosti RAL, který dokumentuje obzvlášť vysokou kvalitu výrobků vůči mnoha dalším výrobcům otopných těles.

Různé rozměry a rozdílná provedení, která se liší počtem desek a konvekčních plechů, umožňují vybírat z velkého počtu modelů tak, aby byly splněny ty nejrůznější nároky.

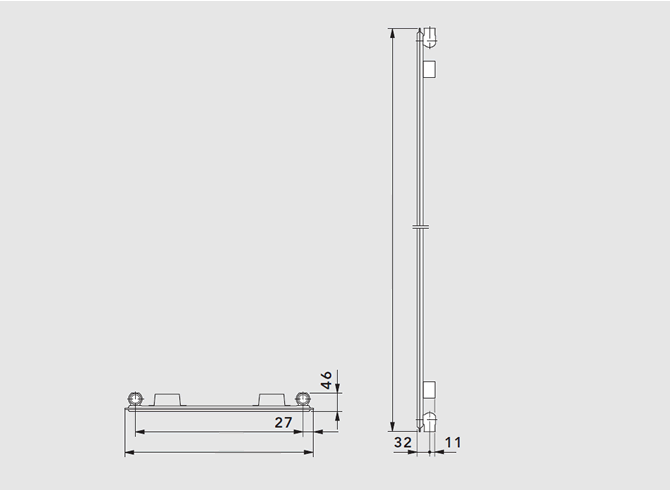

Typ 10

Jednodeskové
Výška	1800	2000	2200	2400	2600
Délka	500 a 600
Přip. rozteč	446 a 546

Stavební délky: všechny stavební výšky počínajíc 1800 až 2600 mm v odstupňování po 200 mm

Připojení: 4 x G 1/2 I.G.

Zkušební přetlak: 13 bar

Max. provozni přetlak: 10 bar

Max. provozni teplota: 110 °C

Typ 20 K

Dvoudeskový
Výška	1800	2000	2200	2400	2600
Délka	500 a 600
Přip. rozteč	446 a 546

Stavební délky: všechny stavební výšky počínajíc 1800 až 2600 mm v odstupňování po 200 mm

Připojení: 4 x G 1/2 (vnitřní)

Zkušební přetlak: 13 bar

Max. provozni přetlak: 10 bar

Max. provozni teplota: 110 °C

Technické informace

Aby bylo možno zaručit tu nejvyšší flexibilitu při instalaci, je VERTIKÁLNÍ OTOPNÉ TĚLESO vybaveno 4 otvory se závity G1/2".

Konstrukční umístění úchytu

Rozměr Z = Výška/2 -20 mm
Rozměr Z = Výška -120 mm

Ke stažení

Zde si můžete stáhnout důležitá data v různých formátech.

PDF

DXF / DWG

Vertikální otopné těleso - vektorové výkresy ve formátu DXF [zip; 1.1 MB ]

Paleta barev

VERTIKÁLNÍ OTOPNÁ TĚLESA je k dostání ve 71 rozdílných barvách.

BARVY RAL

RAL9016 čistě bílá
RAL 9010 čistě bílá
RAL 9001 smetanová
RAL 250-2 lemon Glow
RAL 1023 žlutá
RAL 1012 citrónová žlutá
RAL 1004 zlatožlutá
RAL 1027 žlutá kari
RAL 6034 pastelová tyrkysová
RAL 5014 holubí modrá
RAL 5009 azurová
RAL 5015 nebeská modrá
RAL 5017 dopravní modrá
RAL 5022 noční modrá
RAL 5002 ultramarínová
RAL 5001 zelenomodrá
RAL 9005 černá
RAL 7021 černošedá
RAL 1033 jiřinková žlutá
RAL 2003 pastelová oranžová
RAL 2004 oranžová pravá
RAL 3000 ohnivě červená
RAL 3005 vínová červená
RAL 4002 červenofialová
RAL 4007 purpurová
RAL 4008 fialová signální
RAL 290 70 20 mauve haze
RAL 290 40 45 mystic purple
RAL 4009 pastelová fialová
RAL 3015 světlá růžová
RAL 3014 starorůžová
RAL 6019 pastelová zelená
RAL 120 80 60 modern green
RAL 120 70 70 e-green
RAL 150 60 60 green apple
RAL 6033 tyrkysová mátová
RAL 6004 modrozelená
RAL 8017 čokoládová hnědá
RAL 8019 šedohnědá
RAL 040 80 05 caffé latte
RAL 7035 světle šedá
RAL 7040 okenní šedá
RAL 7001 stříbrošedá
RAL 7037 prachová šedá
RAL 7030 kamenná šedá
RAL 7013 hnědošedá
RAL 7015 břidlicová šedá
RAL 7016 antracitová
RAL 7024 grafitová šedá
RAL 9006 bílý hliník
RAL 9007 šedý hliník

Zde vyobrazené barvy nejsou závazné. Z důvodů tiskové techniky jsou možné barevné odchylky. Další barvy na vyžádání!

SANITÁRNÍ BARVY

S0075 jasmin
S0091 pergamon
S0094 natura
S0087 bahamská béžová
S0084 sasanka
S0077 magnolia
S0164 banana
S0088 manhatten

Zde vyobrazené barvy nejsou závazné. Z důvodů tiskové techniky jsou možné barevné odchylky. Další barvy na vyžádání!

SPECIÁLNÍ BARVY

S0145 Creme White
S0142 White Textured
S0141 Black Textured
S0147 Anodic Brown
S0148 Anodic Black
S0149 Anodic Natura
S0201 Metal Alu
S0102 Metal Grey
S0146 Anodic Bronze
S0104 Metal Black
S0144 Brown Grey
S0143 Light Grey

Zde vyobrazené barvy nejsou závazné. Z důvodů tiskové techniky jsou možné barevné odchylky. Další barvy na vyžádání!

Označení CE a Prohlášení o vlastnostech (DoP)

Nařízení EU o stavebních produktech stanovuje, že stavební produkty včetně otopných těles a konvektorů bez integrovaného zdroje tepla musí být označeny CE v souladu s relevantními harmonizovanými normami o výrobcích EN 442 a deklarací výkonů (DoP). Označení CE znamená, že každý jednotlivý produkt odpovídá požadavkům výrobního procesu produktu podle ustanovení pro výrobu, testování a dodání. Nařízení vstoupilo v platnost dnem 1. července 2013.

Produkty Rettig ICC jsou označeny CE a Prohlášení o vlastnostech Rettig ICC a podklady – dodatek D a M s podrobným popisem výkonů produktů, na něž je odkazováno, jsou k dispozici v souladu s nařízením o stavebních produktech. Viz přiložené aktuální DoP RICC a s tím spojené soubory.

Označení CE a Prohlášení o vlastnostech (DoP) [pdf; 670 kB ]

Nový přepočet výkonů

Otestujte nyní náš nový přepočet výkonů

Otestovat nyní

Spotlights

Přidaná hodnota moderních nízkoteplotních topných těles [Rozhodující výhody plochých topných těles]
- Kompatibilní s každým zdrojem energie:
  • Rozpětí teploty na vstupu od 90 až do méně než 40 °C
  • Optimální možnost kombinace s nízkoteplotními zdroji (tepelné čerpadlo, solární zařízení …)

  Enormní potenciál úspor u novostaveb i sanací:
  • Průměrná úspora nákladů na energie 15 % při výměně otopného tělesa
  (v porovnání se zastaralým článkovým radiátorem)
  • Nižší teplota systému díky vysokému výkonu

  Maximálně rychlá regulace fáze ohřevu a vychladnutí:
  • Krátká doba reakce při náhlé změně teploty (nižší spotřeba energie)
  • Vysoká účinnost díky kratší době vychladnutí a ohřevu
  • Velmi pohodlná a jednoduchá regulace
Větší ekologické povědomí lidí [energetická náročnost budov se podílí z 41% na emisích CO2]
- Celý svět se pokouší šetřit energii i zdroji na naší planetě. Společnost VOGEL&NOOT podporuje toto úsilí hightech otopnými tělesy, která umožňují efektivní výdej tepla při maximální tepelné pohodě za stále se snižujících teplot systému.
Ventily s přednastavenou hodnotou kv od výrobce [snížení nákladů na energii a CO2]
- Topná tělesa společnosti VOGEL&NOOT s ventily jsou v závislosti na tepelném výkonu vybavené již od výrobce přednastavenými a regulovanými ventily. Navíc je přednastavení hodnoty kv vyznačeno barevně na přední straně.
