ULOW-E2

Otopné deskové těleso pro nízkoteplotní systémy. Výkonné a inteligentní těleso se středovým připojením.

Prepocet výkonu
Technické informace Konstrukce ruční Návod pro obsluhu

Značka kvality za nadprůměrně vysokou kvalitu produktů

Řada mezinárodně uznávaných expertů potvrzuje vynikající designovou kvalitu a inovativní technologie ULOW-E2.

red dot award

Vizionářský design technologie E2 získal na začátku března cenu "red dot award" za produktový design 2013.

Tato vysoce ceněná trofej s mezinárodním renomé oceňuje každý rok inovativní designové produkty - produkty z celého světa hodnotí mezinárodní porota složená z uznávaných expertů v několikadenním evaluačním procesu.

design plus

Inovativní koncepce ULOW-E2 přesvědčila porotu také během ISH 2013. Koncepce ULOW-E2 byla vyznamenána oceněním DESIGN PLUS.

Kromě kvality zpracování a celkové koncepce se přitom hodnotí míra inovativnosti a také technické a ekologické aspekty.

E2-Technology

Ojediněla koncepce

Otopné deskové těleso ULOW E2 pro nízkoteplotní systémy představuje jedinečnou koncepci výrobku, která umožňuje předávání tepla efektivně, ekonomicky a esteticky.

REGULAČNÍ -PANEL

ULOW E2 je vybaven přehledným dotykovým regulačním panelem, pomocí kterého se nastavují individuální funkce otopného tělesa:

E2 Touchpad - control panel Termostatická hlavice

E2 Touchpad - control panel Teplotní stupnice

E2 Touchpad - control panel Hlavní vypínač ZAP/VYP

E2 Touchpad - control panel Symbol topení, ČERVENÝ

E2 Touchpad - control panel Symbol chlazení, MODRÝ

E2 Touchpad - control panel Tlačítko NAHORU

E2 Touchpad - control panel Tlačítko DOLŮ

E2 Touchpad - control panel Teplotní stupnice DOTYKOVÉHO PANELU

E2 Touchpad - control panel Tlačítko zvýšení (Boost)

E2 Touchpad - control panel Tlačítko pro ohřev/chlazení/ cirkulaci vzduchu (boost)

Výkonné a inteligentní

ULOW E2 vykazuje vysoký podíl sálavého tepla díky otopne vodě obtékající otopné desky tělesa a podle potřeby požadovanou optimalizovanou konvekci. Inteligentní regulace tělesa zaručuje mezi statickým a dynamickým provozem rychlé předání tepla, krátkou dobu reakce s vysokou efektivitou. Zaručuje maximalní dosaženi tepelné pohody při teplotách na vstupu i pod 40 °C.



Osvědčená technologie středového připojení

Při dnešní flexibilní výstavbě je předem připravená instalace potrubí již neodmyslitelná. Zde může být technologie středového připojení podstatným přínosem pro snižování montážních nákladů a redukcí možnosti chyb při montáži. Současně umožňuje maximální volnost při projektování a volnost při instalaci.

Zvláštností na servisní práci u ULOW E2 je demontáž a montáž dílů zcela bez použití nářadí. Veškeré funkční jednotky a části elektroniky jsou volně přistupné a montují se pomocí zásuvných/ svorkových spojů. To šetří náklady a čas při údržbě a čištění. ULOW E2 se čistí stejně jako klasické ploché otopné těleso. Ventilátory jsou usazeny na kluzných gondolách a lze je pohodlně vysouvat a zasouvat do stran.

Vysoký potenciál úspor

Při výměně otopných těles oproti v současnosti existujicím možnostem na trhu se při provozu dosahuje výrazného poklesu střední teploty teplonosné látky a vysokého potenciálu úspor energie.

Pomocí ULOW E2 můžete celkové topné zařizení provozovat podstatně efektivněji.

Nejrychlejší předávání tepla a rychlý čas reakce

Vysoký podíl sálavého tepla a potřeba zvýšení konvekce pomocí ventilátorů zaručí ULOW E2 rychlé odevzdávání tepla s krátkou dobou reakce.

V zimě lze fázi nočního poklesu nebo tepelnou ztrátu způsobenou náhlým větráním místnosti bezproblémově kompenzovat v co nejkratším čase.

Idealní pro sanace a novostavbu
Po tepelné renovaci a instalaci moderního tepelného zdroje jsou ideální podmínky pro použití ULOW E2. Při renovaci se doporučuje provoz s otopnými tělesy ULOW E2 s nízkou teplotou otopné vody. V novostavbách se doporučuje s kombinací i s jinými systémy topení(např.podlahové topení).

Inteligentní regulace

Jedinečnost konstrukce ULOW E2 spočívá ve vybavení. Ventilátory podporují přirozenou konvekci pomocí inteligentní regulace, která plně automaticky nebo podle provozních podmínek či na přání uživatele, střídá statický a dynamický provoz.

Ventilátory se zapínají pouze v případě potřeby, protože těleso má i při statickém provozu vysoký základní tepelný výkon.

Vysoký podíl sálavého tepla

Na rozdíl od běžných-ryzích konvektorů vykazuje ULOW E2 mnohem vyšší podíl sálavého tepla, protože disponuje vodou obtékanými deskami na přední i zadní straně otopného tělesa.

Ta nejjednodušší instalace

ULOW E2 se dodává jako hotový výrobek připravený pro připojení a lze jej jednoduše, efektivně, flexibilně a ekonomicky připojit tak, jako běžné otopné deskové těleso.

To je právě důležite při renovaci.

Upozornění pro řemeslníky s odbornou kvalifi kací:

Za jakých podmínek jsou v chodu ventilátory v topném režimu?

Nezávisle na tom, zda je nastaven režim komfortní nebo režim zvýšení(Boost), musi být teplota na zpátečce o 3 °C vyšši, než je naměřena teplota vzduchu v prostoru a současně musí být naměřena prostorová teplota nižší, než je předem nastavena požadovaná hodnota teplota vzduchu v prostoru. Jakmile není některá z obou podmínek splněna, ventilátory se vypnou.

Za jakých podmínek jsou v chodu ventilátory v režimu chlazení?

V tomto případě musí být teplota na zpátečce nižší o 3 °C nižší, než je naměřena teplota vzduchu v prostoru a současně musí být naměřena teplota vzduchu v prostoru vyšší než přednastavená požadovaná hodnota teploty vzduchu v prostoru. Jakmile není některá z obou podmínek splněna, ventilátory se vypnou.

Důležitá nastavení parametrů

Důležité parametry, jako je hystereze, doba trvání režimu zvýšení(Boost), kompenzace naměřené teploty vzduchu v místnosti nebo rozdíl mezi teplotou na zpátečce a teplotou vzduchu v místnosti lze přizpůsobit zvláštním podmínkám ve vlastním servisním režimu.


Výhody otopného tělesa ULOW E2 pro nízkoteplotní

Přehled typů

Přehled typů

Těleso E2 vykazuje vysoký podil sálavého tepla diky otopné vodě obtékající otopné desky tělesa a podle potřeby požadovanou optimalizovanou konvekci.

Avantgardni design splňuje veškeré nároky na moderní interiér.

type_ulow_e2

type_ulow_e2

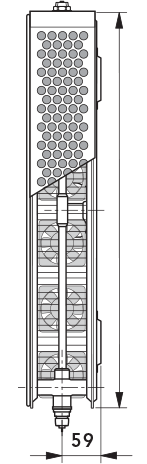

dvoudeskový

Height Vyška 500 600 900
Width Délka 400 bis 2000

Stavební délky: všechny stavební délky počínajíc 400 mm po krocích 200 mm

icon_anschluesse Připojení: 4×G1/2“vnitřní závit a 2×G ¾“ vněší závit dole uprostřed

icon_max_betriebsueberdruck Max. provozní přetlak: Normální provedení: 10 barů

icon_max_betriebstemperatur Max. provozní teplota: 60 °C

icon_elektroanschluss Stupeň krytí IP24 Připojovací napěti: 230V

Technické informace

ULOW- E2 je vhodné jak pro dvoutrubkové, tak i pro jednotrubkové soustavy za použití jednotrubkového rozdělovače. Tato technicky vyspělá koncepce umožňuje nejen středové připojení zespodu, ale i možnosti připojení, které známe z kompaktních otopných těles, například jednostranné a oboustranné připojení.

Ze závodu jsou otopná tělesa pro dvoutrubkové soustavy dodávána s nastavením hodnoty kv tak, aby odpovídalo výkonu otopného tělesa.

Tabulka kv-hodnot

Korekce přednastavení ventilu je samozřejmě možna i pod tlakem v systému.

Dvoutrubková soustava

Pokyny pro nastavení:
VOGEL&NOOT ventilová otopná tělesa jsou standardně vybavena pro dvoutrubkové soustavy. Každé otopné těleso je v závislosti na jeho tepelném výkonu vybaveno přednastaveným ventilem. Přednastavení hodnot kv je také barevně označeno na čelní straně.

Instrukce: Je-li nutné individuální přizpůsobení, dají se přednastavené hodnoty kv změnit podle potřeby. Výměna vestavěného ventilu z pravé strany na levou je bezproblémově možná kdykoliv. Otopné těleso je dodáváno se stavební krytkou. Po demontáži stavební krytky (pozice A) lze přímo na vestavěný ventil namontovat termostatickou hlavici „RAX“, „RA 2000“ resp. „RAW“ firmy Danfoss, „VK“ firmy Heimeier, „D“ firmy Herz, „thera DA“ firmy MNG stejně jako „UNI XD“ firmy Oventrop.

Jednotrubková soustava

V jednotrubkové soustavě je potřeba seřídit vestavěný ventil na N.

Otopné těleso je dodáváno s ochrannou stavební krytkou. Po demontáži stavební krytky (pol. A) mohou být připojeny termostatické hlavice „RAX“, „RA 2000“ resp. „RAW“ firmy Danfoss, „VK“ firmy Heimeier, „thera DA“ firmy MNG, jakož i „UNI XD“ firmy Oventrop přímo na vestavěný ventil (pol. B). Výměna vestavěného ventilu z pravé na levou stranu je kdykoliv bezproblémově možná.

Pozor: Při montáži jednotrubkové připojovací armatury dávejte pozor, aby byl (2) nástavec vratu zapojen na vratné potrubí a (1) nástavec vstupu na přívodní potrubí.
