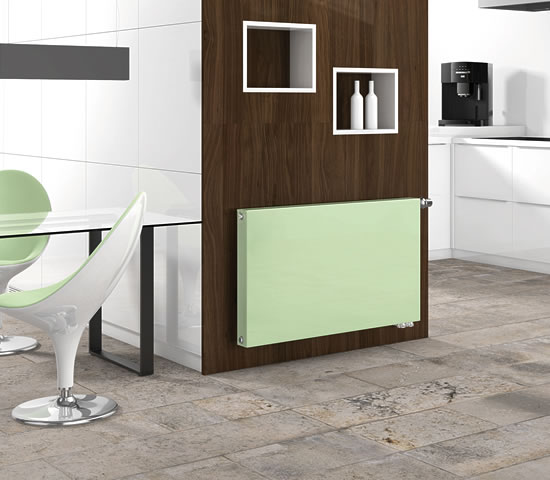

Multifunkční otopné těleso

Multifunkční otopné těleso

Vysoký výkon, rychlé vytápění místnosti a rovnoměrné rozdělení tepla.
S ventily s přednastavenou hodnotou kv.

Prepocet výkonu
Technické informace (slovenský VOGEL&NOOT) Technické informace (český COSMO) Technické informace (slovenský COSMO)

Přehled typů

Otopná tělesa VOGEL&NOOT splňují četné mezinárodně uznávané kvalitativní normy, přičemž výrobní postupy veškerých výrobních míst jsou opatřeny certifikátem ISO. Kromě toho jsou údaje o kvalitě a výkonu deskových otopných těles VOGEL&NOOT průběžně kontrolovány a potvrzovány uznávanými evropskými institucemi. Desková otopná tělesa VOGEL&NOOT jsou rovněž opatřena znakem jakosti RAL, který dokumentuje obzvlášť vysokou kvalitu výrobků.

Různé rozměry a rozdílná provedení, která spočívají v různém počtu desek a konvekčních plechů, umožňují vybírat z velkého počtu modelů tak, aby byly splněny ty nejrůznější nároky.

Typ 11

Multifunkční otopné těleso Typ 11

TYPŮ 11

 Multifunkční otopné těleso Typ 11

TYPŮ 11

Jednodeskové s jednou přestupnou plochou
Height Výška 300 400 500 600 900
Lenght Délka až 1200 až 1800 až 2000 až 1600

Stavební délky: všechny stavební délky v odstupňování po 200 mm, plus mezistupně 520, 720, 920, 1120 a 1320 mm

Connections Připojení: 4 x G 1/2 “ (vnitřní) a 2 x G 3/4 “ (vnější)

Test positive pressure Zkušební přetlak: 13 bar

Maximal positive operating pressure Max. provozní přetlak: 10 bar

Maximal operating temperature Max. provozní teplota: 110 °C

Typ 21-S

Multifunkční otopné těleso Typ 21-S

TYPŮ 21 S

 Multifunkční otopné těleso Typ 21-S

TYPŮ 21 S



Dvoudeskový s jednou přestupnou plochou
Height Výška 300 400 500 600 900
Lenght Délka - až 1800 až 2000 až 1400

Stavební délky: všechny stavební délky v odstupňování po 200 mm, plus mezistupně 520, 720, 920, 1120 a 1320 mm

Connections Připojení: 4 x G 1/2 “ (vnitřní) a 2 x G 3/4 “ (vnější)

Test positive pressure Zkušební přetlak: 13 barů

Maximal positive operating pressure Max. provozní přetlak: 10 barů

Maximal operating temperature Max. provozní teplota: 110 °C

Typ 22

Multifunkční otopné těleso Typ 22

TYPŮ 22

 Multifunkční otopné těleso Typ 22

TYPŮ 22
Dvoudeskový se dvěma přestupními plochami
Height Výška 300 400 500 600 900
Lenght Délka až 3000 až 3000 až 1600



Stavební délky: všechny stavební délky v odstupňování po 200 mm, plus mezistupně 520, 720, 920, 1120 a 1320 mm

Connections Připojení: 4 x G 1/2 “ (vnitřní) a 2 x G 3/4 “ (vnější)

Test positive pressure Zkušební přetlak: 13 barů

Maximal positive operating pressure Max. provozní přetlak: 10 barů

Maximal operating temperature Max. provozní teplota: 110 °C

Typ 33

Multifunkční otopné těleso Typ 33

TYPŮ 33

 Multifunkční otopné těleso Typ 33

TYPŮ 33
Trojdeskový se trěmi přestupními plochami
Height Výška 300 400 500 600 900
Width Délka až 2600 až 2000 až 2000 až 2200 až 1400

Stavební délky: všechny stavební délky v odstupňování po 200 mm, plus mezistupně 520, 720, 920, 1120 a 1320 mm

Connections Připojení: 4 x G 1/2 “ (vnitřní) a 2 x G 3/4 “ (vnější)

Test positive pressure Zkušební přetlak: 13 barů

Maximal positive operating pressure Max. provozní přetlak: 10 barů

Maximal operating temperature Max. provozní teplota: 110 °C

Technické informace

Každé PLAN MULTIFUNKČNÍ OTOPNÉ TĚLESO je vybaveno pevně zabudovaným ventilem vhodným jak pro dvoutrubkové, tak i pro jednotrubkové systémy za použití jednotrubkového rozdělovače, s ventilem s přednastavenou hodnotou kv včetně krytky a na zadní straně navařené závěsné oka (pouze u definovaného provedení bez ok) - typ 11 možný pouze s oky. Vypouštěcí a otočný odvzdušňovací ventil a záslepka jsou utěsněny z výroby. Všechny typy otopných těles jsou vybaveny snímatelnou horní mřížkou a dvěma uzavřenými bočními díly.

Způsoby připojení - Dvoutrubková soustava

A) Připojení boční
B) Připojení boční
C) Připojení boční v linii (Pozor: snížený výkon!)
D) Připojení boční střídavé

Tabulka kv-hodnot

Korekce přednastavení ventilu je samozřejmě možná i pod tlakem v soustavě.

Dvoutrubková soustava

T6-PLAN

Pokyny pro nastavení: Ventilová otopná tělesa jsou standardně vybavena pro dvoutrubkové soustavy. Každé otopné těleso je v závislosti na jeho tepelném výkonu vybaveno přednastaveným ventilem. Přednastavení hodnot kv je také barevně označeno na čelní straně.

Instrukce: Je-li nutné individuální nastavení, dají se přednastavené hodnoty kv změnit podle potřeby.

Otopné těleso je dodáváno se stavební krytkou. Po demontáži stavební krytky (pozice A) lze přímo na vestavěný ventil namontovat termostatickou hlavici „RA 2000“ resp. „RAW“ firmy Danfoss, „VK“ firmy Heimeier, „D“ firmy Herz, „thera DA“ firmy MNG stejně jako „UNI XD“ firmy Oventrop.

Jednotrubková soustava

T6-PLAN

V jednotrubkové soustavě je potřeba seřídit vestavěný ventil na N.

Otopné těleso je dodáváno s montovanou ochrannou stavební krytkou. Po demontáži stavební krytky (pol. A) mohou být připojeny termostatické hlavice „RA 2000“ resp. „RAW“ firmy Danfoss, „VK“ firmy Heimeier, „thera DA“ firmy MNG, jakož i „UNI XD“ firmy Oventrop přímo na vestavěný ventil (pol. B).

Pozor: Při montáži jednotrubkové rozdělpvací armatury dávejte pozor, aby byl (2) nástavec vratu zapojen na výstupní potrubí a (1) nástavec vstupu na vstupní potrubí.

Ke stažení

Zde si můžete stáhnout důležitá data v různých formátech.

PDF

DXF / DWG

Paleta barev

PLAN MULTIFUNKČNÍ OTOPNÉ TĚLESO je k dostání ve 71 rozdílných barvách.

BARVY RAL

  • RAL9016 čistě bílá
  • RAL 9010 čistě bílá
  • RAL 9001 smetanová
  • RAL 250-2 lemon Glow
  • RAL 1023 žlutá
  • RAL 1012 citrónová žlutá
  • RAL 1004 zlatožlutá
  • RAL 1027 žlutá kari
  • RAL 6034 pastelová tyrkysová
  • RAL 5014 holubí modrá
  • RAL 5009 azurová
  • RAL 5015 nebeská modrá
  • RAL 5017 dopravní modrá
  • RAL 5022 noční modrá
  • RAL 5002 ultramarínová
  • RAL 5001 zelenomodrá
  • RAL 9005 černá
  • RAL 7021 černošedá
  • RAL 1033 jiřinková žlutá
  • RAL 2003 pastelová oranžová
  • RAL 2004 oranžová pravá
  • RAL 3000 ohnivě červená
  • RAL 3005 vínová červená
  • RAL 4002 červenofialová
  • RAL 4007 purpurová
  • RAL 4008 fialová signální
  • RAL 290 70 20 mauve haze
  • RAL 290 40 45 mystic purple
  • RAL 4009 pastelová fialová
  • RAL 3015 světlá růžová
  • RAL 3014 starorůžová
  • RAL 6019 pastelová zelená
  • RAL 120 80 60 modern green
  • RAL 120 70 70 e-green
  • RAL 150 60 60 green apple
  • RAL 6033 tyrkysová mátová
  • RAL 6004 modrozelená
  • RAL 8017 čokoládová hnědá
  • RAL 8019 šedohnědá
  • RAL 040 80 05 caffé latte
  • RAL 7035 světle šedá
  • RAL 7040 okenní šedá
  • RAL 7001 stříbrošedá
  • RAL 7037 prachová šedá
  • RAL 7030 kamenná šedá
  • RAL 7013 hnědošedá
  • RAL 7015 břidlicová šedá
  • RAL 7016 antracitová
  • RAL 7024 grafitová šedá
  • RAL 9006 bílý hliník
  • RAL 9007 šedý hliník

Zde vyobrazené barvy nejsou závazné. Z důvodů tiskové techniky jsou možné barevné odchylky. Další barvy na vyžádání!

SANITÁRNÍ BARVY

  • S0075 jasmin
  • S0091 pergamon
  • S0094 natura
  • S0087 bahamská béžová
  • S0084 sasanka
  • S0077 magnolia
  • S0164 banana
  • S0088 manhatten

Zde vyobrazené barvy nejsou závazné. Z důvodů tiskové techniky jsou možné barevné odchylky. Další barvy na vyžádání!

SPECIÁLNÍ BARVY

  • S0145 Creme White
  • S0142 White Textured
  • S0141 Black Textured
  • S0147 Anodic Brown
  • S0148 Anodic Black
  • S0149 Anodic Natura
  • S0201 Metal Alu
  • S0102 Metal Grey
  • S0146 Anodic Bronze
  • S0104 Metal Black
  • S0144 Brown Grey
  • S0143 Light Grey

Zde vyobrazené barvy nejsou závazné. Z důvodů tiskové techniky jsou možné barevné odchylky. Další barvy na vyžádání!

Označení CE a Prohlášení o vlastnostech (DoP)

Nařízení EU o stavebních produktech stanovuje, že stavební produkty včetně otopných těles a konvektorů bez integrovaného zdroje tepla musí být označeny CE v souladu s relevantními harmonizovanými normami o výrobcích EN 442 a deklarací výkonů (DoP). Označení CE znamená, že každý jednotlivý produkt odpovídá požadavkům výrobního procesu produktu podle ustanovení pro výrobu, testování a dodání. Nařízení vstoupilo v platnost dnem 1. července 2013.

Produkty Rettig ICC jsou označeny CE  a Prohlášení o vlastnostech Rettig ICC a podklady – dodatek D a M s podrobným popisem výkonů produktů, na něž je odkazováno, jsou  k dispozici v souladu s nařízením o stavebních produktech. Viz přiložené aktuální DoP RICC a s tím spojené soubory.

Nový přepočet výkonů

Nový přepočet výkonů

Otestujte nyní náš nový přepočet výkonů

Otestovat nyní

Spotlights

  • Přidaná hodnota moderních nízkoteplotních topných těles [Rozhodující výhody plochých topných těles]

    • CompatibilityKompatibilní s každým zdrojem energie:
      • Rozpětí teploty na vstupu od 90 až do méně než 40 °C
      • Optimální možnost kombinace s nízkoteplotními zdroji (tepelné čerpadlo, solární zařízení …)



      SavingsEnormní potenciál úspor u novostaveb i sanací:
      • Průměrná úspora nákladů na energie 15 % při výměně otopného tělesa
      (v porovnání se zastaralým článkovým radiátorem)
      • Nižší teplota systému díky vysokému výkonu



      Fast controlMaximálně rychlá regulace fáze ohřevu a vychladnutí:
      • Krátká doba reakce při náhlé změně teploty (nižší spotřeba energie)
      • Vysoká účinnost díky kratší době vychladnutí a ohřevu
      • Velmi pohodlná a jednoduchá regulace





  • Větší ekologické povědomí lidí [energetická náročnost budov se podílí z 41% na emisích CO2]

    • Celý svět se pokouší šetřit energii i zdroji na naší planetě. Společnost VOGEL&NOOT podporuje toto úsilí hightech otopnými tělesy, která umožňují efektivní výdej tepla při maximální tepelné pohodě za stále se snižujících teplot systému.

  • Ventily s přednastavenou hodnotou kv od výrobce [snížení nákladů na energii a CO2]

    • Topná tělesa společnosti VOGEL&NOOT s ventily jsou v závislosti na tepelném výkonu vybavené již od výrobce přednastavenými a regulovanými ventily. Navíc je přednastavení hodnoty kv vyznačeno barevně na přední straně.
