VONARIS-M

Zahvaljujući tehnologiji priključka u sredini omogućena je jednostavna i fleksibilna predmontaža.

Kalkulator snage
Tehničke informacije AT

Pregled tipova

Radijatorski konvektori tvrtke VOGEL&NOOT ispunjavaju mnogobrojne međunarodno priznate standarde kvalitete, pri čemu proizvodni procesi na svim proizvodnim lokacijama imaju ISO certifikate. Uz to podatke o kvaliteti i snazi za VOGEL&NOOT pločaste radijatore neprekidno provjeravaju i potvrđuju priznati europski instituti.

quality marksRazličite dimenzije i izvedbe u pogledu broja slojeva i konvekcijskih limova daju velik izbora modela za najrazličitije zahtjeve.

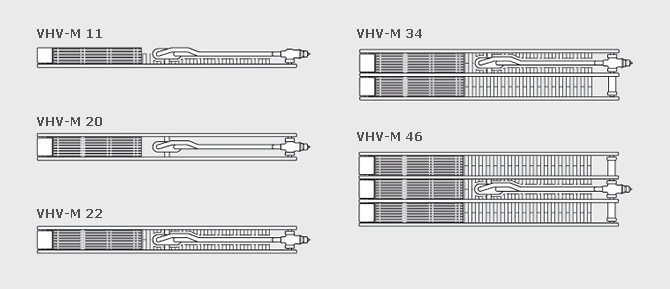

Tip VHV-M

VHV-M overview of models




Model VHV-M 11 VHV-M 20 VHV-M 22 VHV-M 34 VHV-M 46
Height  Visina 358 430 502 358 430 502 214 286 358 430 142 214 142 214
574 646 790 574 646 790 502 574 646 790 286 - 286 -
Height  Dužina 500 - 2400 mm
Depth  Ugradbena dubina 68 93 93  175 257
Stupnjevanje 100 mm (od ugradbene dužine 1400 mm: Stupnjevanje 200 mm)



Connections  Priključci: 2 x G 3/4 A.G. dolje u sredini

5 bar  Maks. radni tlak (obična izvedba: 5 bara

8 bar  Maks. radni tlak (visokotlačna izvedba): 8 bara

Maximal operating temperature  Maks. radna temperatura: 110 °C

Tehničke informacije

Ovdje ćete dobiti pregled najvažnijih tehničkih podataka. Za dodatne informacije možete preuzeti navedene pdf datoteke.

Dvocijevni sistem – Primjeri priključenja

Željene vrijednosti mogu se namjestiti jednostavno i točno bez specijalnog alata (vidi skice).

VHV-M double pipe operation

Radijator se isporučuje s montiranom zaštitnom kapicom. Nakon demontaže zaštitne kapice (poz. A) na ugrađeni ventil (poz. B) mogu se izravno montirati termostatske glave „RA 2000“ odn. RAW“ tvrtke Danfoss, „VK“ tvrtke Heimeier, „D“ tvrtke Herz, „thera DA“ tvrtke MNG te „UNI XD“ tvrtke Oventrop.

Upute za podešavanje:
• Demontirati zaštitnu kapicu, odn. osjetnik
• Prsten za podešavanje okretati u smjeru suprotnom od smjera kretanja kazaljke na satu na željenu unaprijed namještenu vrijednost - željena namještena vrijednost (1, 2,...7, N) mora biti pozicionirana iznad oznake.

Unaprijed namještena vrijednost može se odabrati u razmacima od po 0,5 između 1 i 7. U slučaju podešavanja na „N“ unaprijed namještena vrijednost se briše.

Jednocijevni sistem - Primjeri priključenja

Podešavanje ventila (tipovi VHV-M) unaprijed nije potrebno, s obzirom da je ventil već tvornički unaprijed podešen na vrijednost N.

VHV-M single-pipe operation

Ventil radijatora (tipovi VHV-M) i armatura za priključivanje (tipovi VSV-M) isporučuju se s montiranom zaštitnom kapicom. Nakon demontaže zaštitne kapice (poz. A) na ugrađeni ventil (poz. B) mogu se izravno montirati termostatske glave „RA 2000“ odn. RAW“ tvrtke Danfoss, „VK“ tvrtke Heimeier, „D“ tvrtke Herz, „thera DA“ tvrtke MNG te „UNI XD“ tvrtke Oventrop.

Pozor!
Horizontalna izvedba
: prilikom montaže jednocijevnog razvodnika treba paziti da se uložak za povrat (2) ugradi u povrat, a uložak za dolaz (1) u dolaz.

Uspravna izvedba: Prilikom montaže armature za priključenje za jednocijevni rad voditi računa o tome da se u povratni vod ugradi cirkulacijska kočnica .

Paleta boja

KONTEC se može dobiti u 71 različitoj boji.

RAL BOJE

  • RAL9016 Traffic White
  • RAL 9010 Pure White
  • RAL 9001 Cream White
  • RAL 250-2 Lemon Glow
  • RAL 1023 Traffic Yellow
  • RAL 1012 Lemon Yellow
  • RAL 1004 Golden Yellow
  • RAL 1027 Curry
  • RAL 6034 Pastel Turquoise
  • RAL 5014 Pastel TurquoisePigeon Blue
  • RAL 5009 Azure Blue
  • RAL 5015 Sky Blue
  • RAL 5017 Traffic Blue
  • RAL 5022 Night Blue
  • RAL 5002 Ultramarine Blue
  • RAL 5001 Green Blue
  • RAL 9005 Jet Black
  • RAL 7021 Black Grey
  • RAL 1033 Dahlia Yellow
  • RAL 2003 Pastel Orange
  • RAL 2004 Pure Orange
  • RAL 3000 Flame Red
  • RAL 3005 Wine Red
  • RAL 4002 Red Violet
  • RAL 4007 Purple Violet
  • RAL 4008 Signal Violet
  • RAL 290 70 20 Mauve Haze
  • RAL 290 40 45 Mystic Purple
  • RAL 4009 Pastel Violet
  • RAL 3015 Light Pink
  • RAL 3014 Antique Pink
  • RAL 6019 Pastel Green
  • RAL 120 80 60 Modern green
  • RAL 120 70 70 E-Green
  • RAL 150 60 60 Green Apple
  • RAL 6033 Mint Turquoise
  • RAL 6004 Blue Green
  • RAL 8017 Chocolate Brown
  • RAL 8019 Grey Brown
  • RAL 040 80 05 White Coffee
  • RAL 7035 Light Grey
  • RAL 7040 Window Grey
  • RAL 7001 Silver Grey
  • RAL 7037 Dusty Grey
  • RAL 7030 Stone Grey
  • RAL 7013 Brown Grey
  • RAL 7015 Slate Grey
  • RAL 7016 Anthracite Grey
  • RAL 7024 Graphite Grey
  • RAL 9006 White Aluminium
  • RAL 9007 Grey Aluminium

The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

SANITARNE BOJE

  • S0075 Jasmine
  • S0091 Pergamon
  • S0094 Natura
  • S0087 Bahama Beige
  • S0084 Anemone
  • S0077 Magnolia
  • S0164 Banana
  • S0088 Manhatten

The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

POSEBNE BOJE

  • S0145 Creme White
  • S0142 White Textured
  • S0141 Black Textured
  • S0147 Anodic Brown
  • S0148 Anodic Black
  • S0149 Anodic Natura
  • S0201 Metal Alu
  • S0102 Metal Grey
  • S0146 Anodic Bronze
  • S0104 Metal Black
  • S0144 Brown Grey
  • S0143 Light Grey

The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

CE oznaka i Izjava o svojstvima proizvoda

EU Uredba o građevnim proizvodima zahtijeva, u skladu s relevantnim usklađenim normama za proizvode EN 442 i Izjavom o svojstvima proizvoda, da građevni proizvodi, uključujući radijatore i konvektore bez integriranog izvora topline, moraju imati CE oznaku. CE oznaka znači da svaki pojedini proizvod ispunjava zahtjeve proizvodnog procesa u skladu s odredbama za proizvodnju, testiranje i isporuku. Uredba je na snagu stupila 1. srpnja 2013.

Rettig ICC proizvodi imaju oznaku CE, a Izjava o svojstvima proizvoda tvrtke Rettig ICC te dokumentacija u Prilozima D i M s detaljnim opisom svojstava proizvoda na koje se referira, raspoloživi su u skladu s Uredbom o građevnim proizvodima. Pogledajte priloženu Izjavu o svojstvima proizvoda tvrtke RICC te s njom povezane datoteke.
