Uspravni radijatori sa priključkom u sredini

Uspravni radijatori sa priključkom u sredini

Savršeno rješenje kad ima malo mjesta.

Pregled tipova

VOGEL&NOOT nudi izuzetne proizvode koji ispunjavaju najviše standarde kvalitete u izradi i u radu. Sve podatke o kvaliteti i učinku pločastih radijatora VOGEL&NOOT stalno ispituju i potvrđuju ugledni europski instituti. Oni jamče sigurnost u svezi sa najvećim toplinskim učinom i najboljom kvalitetom proizvoda.

Različiti tipovi i dimenzije omogućavaju velik izbor modela za najrazličitije zahtjeve.

Tip 10 (može se koristiti i kao higijenski radijator)

Height Visina 1500 1800 1950 2100
Width Dužina 450, 600 450, 600, 750
Depth Ugradbena dubina 50

 Priključci: 2 x navoj 1/2, unutarnji navoj, dolje u sredini, priključak u sredini 50 mm i 4 x navoja 1/2, unutarnji navoj, bočno prema dolje i gore

 Probni tlak: 8 bara

 Maks. radni tlak: 6 bara

 Maks. radna temperatura: 110 °C

Tip 20 (može se koristiti i kao higijenski radijator)

Height Visina 1800 1950 2100
Width Dužina 300, 450, 600, 750
Depth Ugradbena dubina 81

 Priključci: 2 x navoj 1/2, unutarnji navoj, dolje u sredini, priključak u sredini 50 mm i 4 x navoja 1/2, unutarnji navoj, bočno prema dolje i gore

 Probni tlak: 8 bara

 Maks. radni tlak: 6 bara

 Maks. radna temperatura: 110 °C

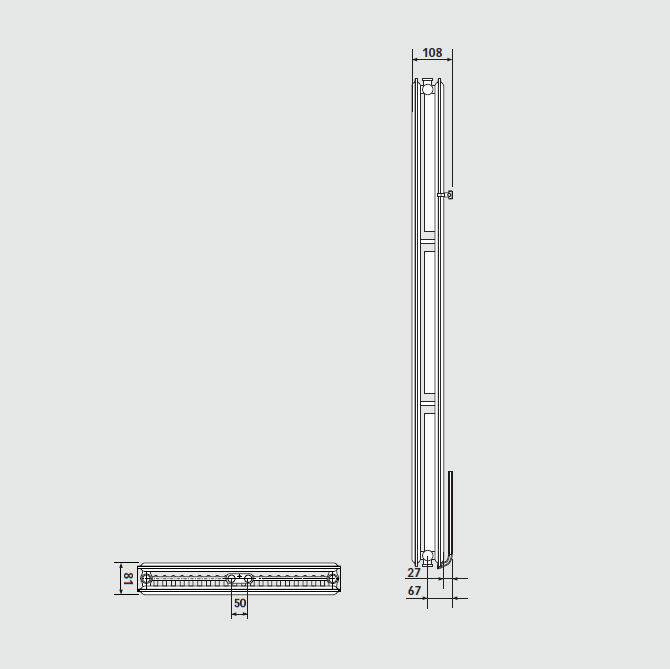

Tip 21

Height Visina 1800 1950 2100
Width Dužina 300, 450, 600, 750
Depth Ugradbena dubina 81

 Priključci: 2 x navoj 1/2, unutarnji navoj, dolje u sredini, priključak u sredini 50 mm i 4 x navoja 1/2, unutarnji navoj, bočno prema dolje i gore

 Probni tlak: 8 bara

 Maks. radni tlak: 6 bara

 Maks. radna temperatura: 110 °C

Tip 22

Height Visina 1800 1950 2100 2300
Width Dužina 300, 450, 600 300, 450, 600, 750 750
Depth Ugradbena dubina 106



 Priključci: 2 x navoj 1/2, unutarnji navoj, dolje u sredini, priključak u sredini 50 mm i 4 x navoja 1/2, unutarnji navoj, bočno prema dolje i gore

 Probni tlak: 8 bara

 Maks. radni nadtlak: 6 bara

 Maks. radna temperatura: 110 °



Tehničke informacije

Dojmljivi profi l uspravnih radijatora s priključkom u sredini defi nira nove standarde. Širokim, konkavnim prugama postiže se plemeniti kontrast između svjetlog i tamnog.

Priključci i dimenzije za instalaciju

Tipe 10 20, 21, 22
B1 170 150
B2 270 250

Dužina 300 450 600 750
Dimension X 75 100 175 250
Dimension Y 25 95 170 245

Flow Polaz G1/2"

Return Povrat G1/2"

Vent plug Odzračivanje G1/2"



Paleta boja

Ovaj dizajnerski radijator može se dobiti u 71 različitih boja.

RAL BOJE

  • RAL9016 Traffic White
  • RAL 9010 Pure White
  • RAL 9001 Cream White
  • RAL 250-2 Lemon Glow
  • RAL 1023 Traffic Yellow
  • RAL 1012 Lemon Yellow
  • RAL 1004 Golden Yellow
  • RAL 1027 Curry
  • RAL 6034 Pastel Turquoise
  • RAL 5014 Pastel TurquoisePigeon Blue
  • RAL 5009 Azure Blue
  • RAL 5015 Sky Blue
  • RAL 5017 Traffic Blue
  • RAL 5022 Night Blue
  • RAL 5002 Ultramarine Blue
  • RAL 5001 Green Blue
  • RAL 9005 Jet Black
  • RAL 7021 Black Grey
  • RAL 1033 Dahlia Yellow
  • RAL 2003 Pastel Orange
  • RAL 2004 Pure Orange
  • RAL 3000 Flame Red
  • RAL 3005 Wine Red
  • RAL 4002 Red Violet
  • RAL 4007 Purple Violet
  • RAL 4008 Signal Violet
  • RAL 290 70 20 Mauve Haze
  • RAL 290 40 45 Mystic Purple
  • RAL 4009 Pastel Violet
  • RAL 3015 Light Pink
  • RAL 3014 Antique Pink
  • RAL 6019 Pastel Green
  • RAL 120 80 60 Modern green
  • RAL 120 70 70 E-Green
  • RAL 150 60 60 Green Apple
  • RAL 6033 Mint Turquoise
  • RAL 6004 Blue Green
  • RAL 8017 Chocolate Brown
  • RAL 8019 Grey Brown
  • RAL 040 80 05 White Coffee
  • RAL 7035 Light Grey
  • RAL 7040 Window Grey
  • RAL 7001 Silver Grey
  • RAL 7037 Dusty Grey
  • RAL 7030 Stone Grey
  • RAL 7013 Brown Grey
  • RAL 7015 Slate Grey
  • RAL 7016 Anthracite Grey
  • RAL 7024 Graphite Grey
  • RAL 9006 White Aluminium
  • RAL 9007 Grey Aluminium

The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

SANITARNE BOJE

  • S0075 Jasmine
  • S0091 Pergamon
  • S0094 Natura
  • S0087 Bahama Beige
  • S0084 Anemone
  • S0077 Magnolia
  • S0164 Banana
  • S0088 Manhatten

The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

POSEBNE BOJE

  • S0145 Creme White
  • S0142 White Textured
  • S0141 Black Textured
  • S0147 Anodic Brown
  • S0148 Anodic Black
  • S0149 Anodic Natura
  • S0201 Metal Alu
  • S0102 Metal Grey
  • S0146 Anodic Bronze
  • S0104 Metal Black
  • S0144 Brown Grey
  • S0143 Light Grey

The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

CE oznaka i Izjava o svojstvima proizvoda

EU Uredba o građevnim proizvodima zahtijeva, u skladu s relevantnim usklađenim normama za proizvode EN 442 i Izjavom o svojstvima proizvoda, da građevni proizvodi, uključujući radijatore i konvektore bez integriranog izvora topline, moraju imati CE oznaku. CE oznaka znači da svaki pojedini proizvod ispunjava zahtjeve proizvodnog procesa u skladu s odredbama za proizvodnju, testiranje i isporuku. Uredba je na snagu stupila 1. srpnja 2013.

Rettig ICC proizvodi imaju oznaku CE, a Izjava o svojstvima proizvoda tvrtke Rettig ICC te dokumentacija u Prilozima D i M s detaljnim opisom svojstava proizvoda na koje se referira, raspoloživi su u skladu s Uredbom o građevnim proizvodima. Pogledajte priloženu Izjavu o svojstvima proizvoda tvrtke RICC te s njom povezane datoteke.
