T6 radijatori sa srednjim priključkom

T6 radijatori sa srednjim priključkom

Velika snaga, brzo zagrijavanje prostorije i ravnomjerna raspodjela topline.

T6 Technology

Jedinstvena T6 tehnologija sa srednjim priključkom
Najveća fleksibilnost prilikom planiranja i ugradnje
Energetski učinkovita predaja topline - mali troškovi grijanja
Integrirana, prednamještena ventilska tehnika



Prednost u priključivanju

Univerzalni način priključivanja. Može se jednostavno priključiti kao ventilski ili kompaktni radijator.

T6 Výhoda připojení

Prednost u izboru

Dužinu i visinu kao i tip možemo naknadno jednostavno mijenjati.

T6 Výhoda výběru

Prednost položaja

Ventil je moguće premjestiti s desne na lijevu stranu bez okretanja radijatora.

T6 Výhoda umístění

Prednost u učvršćivanju

Cjenovno povoljne, atraktivne i sigurne mogućnosti učvršćivanja bez ograničenja.

T6 Výhoda upevnění

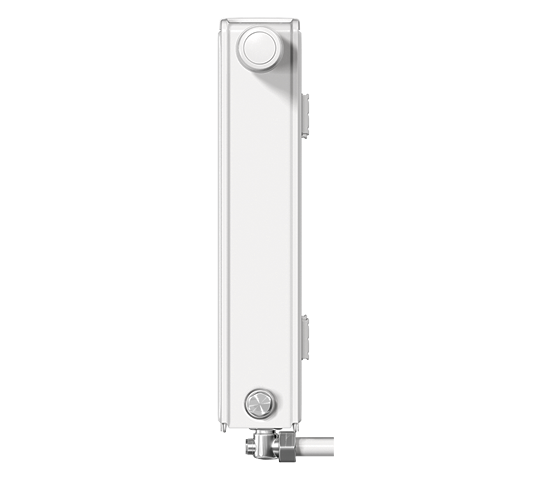

Prednost u razmaku

Jednaka udaljenost priključka od zida kod svih tipova radijatora.

T& Výhoda vzdálenosti

Prednost u montaži

Polaganje cjevi i tlačna proba sistema moguća bez radijatora.

T6 Výhoda montáže

Pregled tipova

T6-radijatori sa srednjim priključkom predstavljaju savršenu mjeru simetrije i optimalne kombinacije dizajna i jedinstvene tehnologije. T6-radijatori sa srednjim priključkom raspolažu izuzetno visokim toplinskim učinkom pa stoga omogućavaju naročito brzo i učinkovito zagrijavanje prostorija. To pak je jamstvo za najveći mogući stupanj toplinske udobnosti.

Različiti tipovi i dimenzije omogućavaju velik izbor modela za najrazličitije zahtjeve.

Tip 11 VM

T6 Typ 11 VM

Jednoslojni s konvekcijskim limom
Height Visina 300 400 500 600 900
Width Dužina do 2400 do 2600 do 2000

Dužine: sve ugradbene dužine počevši s 400 mm u stupnjevima po 200 mm; dodatno 520, 720, 920, 1120 i 1320 mm


Connections Priključci: 4 x G 1/2 I.G. i 2 x G 3/4 A.G. dolje u sredini

Test positive pressure Probni tlak: 13 bara

Maximal positive operating pressure Maks. radni tlak: 10 bara

Maximal operating temperature Maks. radna temperatura: 110 °C

Tip 21 VM-S

T6 Typ 21 VM-S

Dvoslojni s konvekcijskim limom
Height Visina 300 400 500 600 900
Width Dužina do 2400 do 3000 do 2000

Dužine: sve ugradbene dužine počevši s 400 mm u stupnjevima po 200 mm; dodatno 520, 720, 920, 1120 i 1320 mm

Connections Priključci: 4 x navoji 1/2 nutarnji navoj i 2 x navoji 3/4 vanjski navoj, odozdo u sredini radijatora.

Test positive pressure Probni tlak: 13 bara

Maximal positive operating pressure Maks. radni tlak: 10 bara

Maximal operating temperature Maks. radna temperatura: 110 °C

Tip 22 VM

T6 Typ 22 VM

Dvoslojni s dva konvekcijska lima
Height Visina 300 400 500 600 900
Width Dužina do 3000 do 2000

Dužine: sve ugradbene dužine počevši s 400 mm u stupnjevima po 200 mm; dodatno 520, 720, 920, 1120 i 1320 mm

Connections Priključci: 4 x navoji 1/2 nutarnji navoj i 2 x navoji 3/4 A.G. vanjski navoj, odozdo u sredini radijatora.

Test positive pressure Probni tlak: 13 bara

Maximal positive operating pressure Maks. radni tlak: 10 bara

Maximal operating temperature Maks. radna temperatura: 110 °C

Tip 33 VM

T6 Typ 33 VM

Troslojni s tri konvekcijska lima
Height Visina 300 400 500 600 900
Width Dužina do 3000 do 2200 do 1800



Dužine: sve ugradbene dužine počevši s 400 mm u stupnjevima po 200 mm; dodatno 520, 720, 920, 1120 i 1320 mm


Connections Priključci: 4 x navoji 1/2 nutarnji navoj i 2 x navoji 3/4 vanjski navoj, odozdo u sredini radijatora

Test positive pressure Probni tlak: 13 bara

Maximal positive operating pressure Maks. radni tlak: 10 bara

Maximal operating temperature Maks. radna temperatura: 110 °C

Tehničke informacije

T6 RADIJATOR S PRIKLJUČKOM U SREDINI sa integriranom T-ventilnom garniturom, prikladan je za dvocjevne sustave, kao i za jednocjevne sustave ako se koristi jednocijevni razvodnik. Može se priključiti jednostavno i kao kompaktni ili ventilski radijator.

Radijator se tvornički isporučuje za dvocjevne sisteme s podešenom kv-vrijednošću u skladu sa snagom radijatora.

Dvocjevni sistem - upute za podešavanje i orijentacijske vrijednosti

T6 RADIJATORI SA SREDNJIM PRIKLJUČKOM - DVOCJEVNI SISTEM

Upute za podešavanje:

Ventilski radijatori VOGEL&NOOT tvornički su opremljeni za dvocjevne sustave. Svaki radijator je, ovisno o ogrjevnoj snazi, opremljen prethodno podešenim ventilskim uloškom. Postavka kv vrijednosti dodatno je na čeonoj strani označena bojom.

Uputa: Ako su potrebne individualne prilagodbe, prethodno podešene kv-vrijednosti mogu se promijeniti prema potrebi. Premještanje ugrađenog ventila s desne na lijevu stranu uvijek je moguće bez problema. Radijator se isporučuje s montiranom zaštitnom kapicom. Nakon demontaže zaštitne kapice (poz A) mogu se izravno na ugrađeni ventil (poz. B) montirati termostatske glave „RAX“, „RA 2000“ odn. „RAW“ tvrtke Danfoss, „VK“ tvrtke Heimeier, „D“ tvrtke Herz, „thera DA“ tvrtke MNG te „UNI XD“ tvrtke Oventrop.

Jednocjevni sistem - upute za podešavanje i orijentacijske vrijednosti

T6 RADIJATORI SA SREDNJIM PRIKLJUČKOM - JEDNOCJEVNI SISTEM

U jednocjevnom radu ugrađeni ventil treba namjestiti na N.

Radijator se isporučuje s montiranom zaštitnom kapicom. Nakon demontaže zaštitne kapice (poz A) mogu se izravno na ugrađeni ventil (poz. B) montirati termostatske glave „RAX“, „RA 2000“ odn. „RAW“ tvrtke Danfoss, „VK“ tvrtke Heimeier, „D“ tvrtke Herz, „thera DA“ tvrtke MNG te „UNI XD“ tvrtke Oventrop.

Pozor: Prilikom montaže jednocjevnog razvodnika treba paziti da se uložak za povrat (2) ugradi u povrat, a uložak za dolaz (1) u dolaz.

Vrste priključka kod priključivanja T6 radijatora kao kompaktnog radijatora - dvocjevni sistem

A) Jednostrani priključak
B) Dijagonalni priključak
C) Priključak od dole (Pozor: manja snaga)

Pozor: Ako se T6 RADIJATOR S PRIKLJUČKOM U SREDINI koristi kao kompaktni radijator, 3/4“ plastične čepove treba zamijeniti poniklanim čepovima od mesinga (pribor). Nabava uz broj proizvoda: AZ0PL000C0002000. Uz to treba ukloniti plastični dio posebnog odzračnog čepa.

Tabela kv-vrijednosti

Tabela kv-vrijednosti

Moguća je i promjena postavki ventila pod tlakom sustava.

Paleta boja

Ovaj dizajnerski radijator može se dobiti u 71 različitih boja.

RAL BOJE

  • RAL9016 Traffic White
  • RAL 9010 Pure White
  • RAL 9001 Cream White
  • RAL 250-2 Lemon Glow
  • RAL 1023 Traffic Yellow
  • RAL 1012 Lemon Yellow
  • RAL 1004 Golden Yellow
  • RAL 1027 Curry
  • RAL 6034 Pastel Turquoise
  • RAL 5014 Pastel TurquoisePigeon Blue
  • RAL 5009 Azure Blue
  • RAL 5015 Sky Blue
  • RAL 5017 Traffic Blue
  • RAL 5022 Night Blue
  • RAL 5002 Ultramarine Blue
  • RAL 5001 Green Blue
  • RAL 9005 Jet Black
  • RAL 7021 Black Grey
  • RAL 1033 Dahlia Yellow
  • RAL 2003 Pastel Orange
  • RAL 2004 Pure Orange
  • RAL 3000 Flame Red
  • RAL 3005 Wine Red
  • RAL 4002 Red Violet
  • RAL 4007 Purple Violet
  • RAL 4008 Signal Violet
  • RAL 290 70 20 Mauve Haze
  • RAL 290 40 45 Mystic Purple
  • RAL 4009 Pastel Violet
  • RAL 3015 Light Pink
  • RAL 3014 Antique Pink
  • RAL 6019 Pastel Green
  • RAL 120 80 60 Modern green
  • RAL 120 70 70 E-Green
  • RAL 150 60 60 Green Apple
  • RAL 6033 Mint Turquoise
  • RAL 6004 Blue Green
  • RAL 8017 Chocolate Brown
  • RAL 8019 Grey Brown
  • RAL 040 80 05 White Coffee
  • RAL 7035 Light Grey
  • RAL 7040 Window Grey
  • RAL 7001 Silver Grey
  • RAL 7037 Dusty Grey
  • RAL 7030 Stone Grey
  • RAL 7013 Brown Grey
  • RAL 7015 Slate Grey
  • RAL 7016 Anthracite Grey
  • RAL 7024 Graphite Grey
  • RAL 9006 White Aluminium
  • RAL 9007 Grey Aluminium

The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

SANITARNE BOJE

  • S0075 Jasmine
  • S0091 Pergamon
  • S0094 Natura
  • S0087 Bahama Beige
  • S0084 Anemone
  • S0077 Magnolia
  • S0164 Banana
  • S0088 Manhatten

The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

POSEBNE BOJE

  • S0145 Creme White
  • S0142 White Textured
  • S0141 Black Textured
  • S0147 Anodic Brown
  • S0148 Anodic Black
  • S0149 Anodic Natura
  • S0201 Metal Alu
  • S0102 Metal Grey
  • S0146 Anodic Bronze
  • S0104 Metal Black
  • S0144 Brown Grey
  • S0143 Light Grey

The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

CE oznaka i Izjava o svojstvima proizvoda

EU Uredba o građevnim proizvodima zahtijeva, u skladu s relevantnim usklađenim normama za proizvode EN 442 i Izjavom o svojstvima proizvoda, da građevni proizvodi, uključujući radijatore i konvektore bez integriranog izvora topline, moraju imati CE oznaku. CE oznaka znači da svaki pojedini proizvod ispunjava zahtjeve proizvodnog procesa u skladu s odredbama za proizvodnju, testiranje i isporuku. Uredba je na snagu stupila 1. srpnja 2013.

Rettig ICC proizvodi imaju oznaku CE, a Izjava o svojstvima proizvoda tvrtke Rettig ICC te dokumentacija u Prilozima D i M s detaljnim opisom svojstava proizvoda na koje se referira, raspoloživi su u skladu s Uredbom o građevnim proizvodima. Pogledajte priloženu Izjavu o svojstvima proizvoda tvrtke RICC te s njom povezane datoteke.
