Higijenski ventilski radijatori

Higijenski ventilski radijatori

Idealni za mjesta koja zahtijevaju viši stupanj higijene.

Pregled tipova

VOGEL&NOOT nudi izuzetne proizvode koji ispunjavaju najviše standarde kvalitete u izradi i u radu. Sve podatke o kvaliteti i učinku pločastih radijatora VOGEL&NOOT stalno ispituju i potvrđuju ugledni europski instituti. Oni jamče sigurnost u svezi sa najvećim toplinskim učinom i najboljom kvalitetom proizvoda.

Različiti tipovi i dimenzije omogućavaju velik izbor modela za najrazličitije zahtjeve.

Tip 10 V

Ventilové hygienické otopné těleso

Jednoslojni
Height Visina 300 400 500 600 900
Lenght Dužina do 1200 do 2400 do 2600 do 1400



Dužine: sve ugradbene dužine počevši s 400 mm u stupnjevima po 200 mm; dodatno 520, 720, 920, 1120 i 1320 mm

Connections Priključci: 4 x G 1/2“ unutarnji navoj i 2 x G 3/4“ vanjski navoj, dole desno (po narudžbi, dole lijevo)

Test positive pressure Probni tlak: 13 bara

Maximal positive operating pressure Maks. radni tlak: 10 bara

Maximal operating temperature Maks. radna temperatura: 110 °C

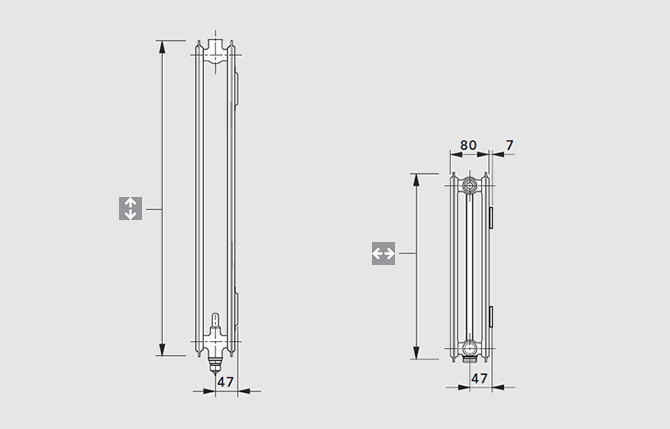

Tip 20 V

Ventilové hygienické otopné těleso

Dvoslojni
Height Visina 300 400 500 600 900
Lenght Dužina do 2400 do 3000 do 2000



Dužine: sve ugradbene dužine počevši s 400 mm u stupnjevima po 200 mm; dodatno 520, 720, 920, 1120 i 1320 mm

Connections Priključci: 4 x G 1/2“ unutarnji navoj i 2 x G 3/4“ vanjski navoj, dole desno (po narudžbi, dole lijevo)

Test positive pressure Probni tlak: 13 bara

Maximal positive operating pressure Maks. radni tlak: 10 bara

Maximal operating temperature Maks. radna temperatura: 110 °C

Tip 30 V

Ventilové hygienické otopné těleso

Troslojni
Height Visina 300 400 500 600 900
Lenght Dužina do 3000 do 2200 do 2000



Dužine: sve ugradbene dužine počevši s 400 mm u stupnjevima po 200 mm; dodatno 520, 720, 920, 1120 i 1320 mm

Connections Priključci: 4 x G 1/2“ unutarnji navoj i 2 x G 3/4“ vanjski navoj, dole desno (po narudžbi, dole lijevo)

Test positive pressure Probni tlak: 13 bara

Maximal positive operating pressure Maks. radni tlak: 10 bara

Maximal operating temperature Maks. radna temperatura: 110 °C

Tehničke informacije

HIGIJENSKI RADIJATORI su zbog izostanka poklopaca i konvekcijskih limova posebno prikladni za bolnice i prostorije u kojima postoje povećani higijenski zahtjevi.

Vrste priključka - dvocjevni sustav

A) Jednostrani priključak
B) Jednostrani priključak
C) Priključak s gornje strane (Pozor: manja snaga)
D) Obostrani priključak

Ventilové hygienické otopné těleso - Způsoby připojení

Flow  Polaz

Return  Povrat

Blank plug  Slijepi čep

Vent plug  Odzračivanje

Tabela kv-vrijednosti

Tabela kv-vrijednosti

Moguća je i promjena tvornički prednastavljene Kv vrijednosti.

Dvocjevni rad - Upute za podešavanje

Ventilové hygienické otopné těleso - Dvoutrubková soustava

Upute za podešavanje: Ventilski radijatori su tvornički opremljeni za dvocjevne sustave. Svaki radijator je, ovisno o ogrjevnoj snazi, opremljen prethodno podešenim ventilskim uloškom. Postavka kv-vrijednosti dodatno je na čeonoj strani označena bojom..

Uputa: Ako su potrebne individualne prilagodbe, prethodno podešene kv-vrijednosti mogu se promijeniti po potrebi.

Radijator se isporučuje s montiranom zaštitnom kapicom. Nakon demontaže zaštitne kapice (poz. A) mogu se izravno na ugrađeni ventil (poz. B) montirati termostatske glave „COSMO“ „RA 2000“ odn. „RAW“ tvrtke Danfoss, „VK“ tvrtke Heimeier, „thera DA“ tvrtke MNG te „UNI XD“ tvrtke Oventrop.

Jednocjevni rad - upute za podešavanje i orijentacijske vrijednosti

Ventilové hygienické otopné těleso

U jednocjevnom radu ugrađeni ventil treba namjestiti na N.

Radijator se isporučuje s montiranom zaštitnom kapicom. Nakon demontaže zaštitne kapice (poz. A) mogu se izravno na ugrađeni ventil (poz. B) montirati termostatske glave „COSMO“ „RA 2000“ odn. „RAW“ tvrtke Danfoss, „VK“ tvrtke Heimeier, „thera DA“ tvrtke MNG te „UNI XD“ tvrtke Oventrop.

Pozor: Prilikom montaže jednocjevnog razvodnika treba paziti da se uložak za povrat (2) ugradi u povrat, a uložak za dolaz (1) u dolaz.

Paleta boja

Ovaj dizajnerski radijator može se dobiti u 71 različitih boja.

RAL BOJE

  • RAL9016 Traffic White
  • RAL 9010 Pure White
  • RAL 9001 Cream White
  • RAL 250-2 Lemon Glow
  • RAL 1023 Traffic Yellow
  • RAL 1012 Lemon Yellow
  • RAL 1004 Golden Yellow
  • RAL 1027 Curry
  • RAL 6034 Pastel Turquoise
  • RAL 5014 Pastel TurquoisePigeon Blue
  • RAL 5009 Azure Blue
  • RAL 5015 Sky Blue
  • RAL 5017 Traffic Blue
  • RAL 5022 Night Blue
  • RAL 5002 Ultramarine Blue
  • RAL 5001 Green Blue
  • RAL 9005 Jet Black
  • RAL 7021 Black Grey
  • RAL 1033 Dahlia Yellow
  • RAL 2003 Pastel Orange
  • RAL 2004 Pure Orange
  • RAL 3000 Flame Red
  • RAL 3005 Wine Red
  • RAL 4002 Red Violet
  • RAL 4007 Purple Violet
  • RAL 4008 Signal Violet
  • RAL 290 70 20 Mauve Haze
  • RAL 290 40 45 Mystic Purple
  • RAL 4009 Pastel Violet
  • RAL 3015 Light Pink
  • RAL 3014 Antique Pink
  • RAL 6019 Pastel Green
  • RAL 120 80 60 Modern green
  • RAL 120 70 70 E-Green
  • RAL 150 60 60 Green Apple
  • RAL 6033 Mint Turquoise
  • RAL 6004 Blue Green
  • RAL 8017 Chocolate Brown
  • RAL 8019 Grey Brown
  • RAL 040 80 05 White Coffee
  • RAL 7035 Light Grey
  • RAL 7040 Window Grey
  • RAL 7001 Silver Grey
  • RAL 7037 Dusty Grey
  • RAL 7030 Stone Grey
  • RAL 7013 Brown Grey
  • RAL 7015 Slate Grey
  • RAL 7016 Anthracite Grey
  • RAL 7024 Graphite Grey
  • RAL 9006 White Aluminium
  • RAL 9007 Grey Aluminium

The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

SANITARNE BOJE

  • S0075 Jasmine
  • S0091 Pergamon
  • S0094 Natura
  • S0087 Bahama Beige
  • S0084 Anemone
  • S0077 Magnolia
  • S0164 Banana
  • S0088 Manhatten

The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

POSEBNE BOJE

  • S0145 Creme White
  • S0142 White Textured
  • S0141 Black Textured
  • S0147 Anodic Brown
  • S0148 Anodic Black
  • S0149 Anodic Natura
  • S0201 Metal Alu
  • S0102 Metal Grey
  • S0146 Anodic Bronze
  • S0104 Metal Black
  • S0144 Brown Grey
  • S0143 Light Grey

The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

CE oznaka i Izjava o svojstvima proizvoda

EU Uredba o građevnim proizvodima zahtijeva, u skladu s relevantnim usklađenim normama za proizvode EN 442 i Izjavom o svojstvima proizvoda, da građevni proizvodi, uključujući radijatore i konvektore bez integriranog izvora topline, moraju imati CE oznaku. CE oznaka znači da svaki pojedini proizvod ispunjava zahtjeve proizvodnog procesa u skladu s odredbama za proizvodnju, testiranje i isporuku. Uredba je na snagu stupila 1. srpnja 2013.

Rettig ICC proizvodi imaju oznaku CE, a Izjava o svojstvima proizvoda tvrtke Rettig ICC te dokumentacija u Prilozima D i M s detaljnim opisom svojstava proizvoda na koje se referira, raspoloživi su u skladu s Uredbom o građevnim proizvodima. Pogledajte priloženu Izjavu o svojstvima proizvoda tvrtke RICC te s njom povezane datoteke.
