Pregled tipova

Radijatorski konvektori tvrtke VOGEL&NOOT ispunjavaju mnogobrojne međunarodno priznate standarde kvalitete, pri čemu proizvodni procesi na svim proizvodnim lokacijama imaju ISO certifikate. Uz to podatke o kvaliteti i snazi za VOGEL&NOOT pločaste radijatore neprekidno provjeravaju i potvrđuju priznati europski instituti.

Quality Marks

Različite dimenzije i izvedbe u pogledu broja grijaćih profila i konvekcijskih limova daju velik izbora modela za najrazličitije zahtjeve.

Tip KK

KK overview of models



Model KK 11 KK 20 KK 22 KK 23  KK 34 KK 35 KK46 KK 58
Height Visina - - - 142 70 142 70 142 70 142 70 142 70 142 70 142
214 286 214 286 214 286 214 286 214 286 214 286 214 286 214 286
Dužina  Dužina 500 - 2400 mm (specijalne ugradbene dužine, vidi tabele sa snagama), tip 58 do 2200
Stupnjevanje 100 mm (od ugradbene dužine 1400 mm: stupnjevanje 200 mm)




Connections  Priključci: 2 x 1/2“ unutarnji navoj, zavareno za polazni i povratni vod, odzračivanje i pražnjenje, odn. slijepi čep tvornički su zabrtvljeni, montirati u skladu s podacima kupca.

5 bar  Maks. radni tlak (obična izvedba): 5 bara

8 bar  Maks. radni tlak (visokotlačna izvedba): 8 bara

Maximal operating temperature  Maks. radna temperatura: 110 °C

Tip KK-S

Izvedba WVO s tvornički zavarenom zaštitom od isijavanja, kroz koju ne prolazi voda, vraća, zahvaljujući konvekciji između radijatora i zaštite od isijavanja, najveći dio topline u prostoriju.

KK-S overview of models



Model KK-S 22 KK-S 34 KK-S 47
Height Visina 70 142 214 286 70 142 214 286 70 142 214 286
Height Dužina 500 - 2400 mm (specijalne ugradbene dužine, vidi tabele sa snagama)
Stupnjevanje 100 mm (od ugradbene dužine 1400 mm: Stupnjevanje 200 mm



Connections  Priključci: 2 x 1/2“ unutarnji navoj, zavareno za polazni i povratni vod, odzračivanje i pražnjenje, odn. slijepi čep tvornički su zabrtvljeni, montirati u skladu s podacima kupca.

5 bar  Maks. radni tlak (obična izvedba): 5 bara

8 bar  Maks. radni tlak (visokotlačna izvedba): 8 bara

Maximal operating temperature  Maks. radna temperatura: 110 °C

Tip KH

KH overview of models



Model KH 10 KH 11 KH 20 KH 22
Height  Visina 358 430 502 358 430 502 358 430 502 358 430 502
574 646 790 574 646 790 574 646 790 574 646 790
Height  Dužina 500 - 2400 mm (specijalne ugradbene dužine, vidi tabele sa snagama)
Stupnjevanje 100 mm (od ugradbene dužine 1400 mm: Stupnjevanje 200 mm


Connections  Priključci: 2 x 1/2“ unutarnji navoj, zavareno za polazni i povratni vod, odzračivanje i pražnjenje, odn. slijepi čep tvornički su zabrtvljeni, montirati u skladu s podacima kupca.

5 bar  Maks. radni tlak (obična izvedba): 5 bara

8 bar  Maks. radni tlak (visokotlačna izvedba): 8 bara

Maximal operating temperature  Maks. radna temperatura: 110 °C

Tehničke informacije

Ovdje ćete dobiti pregled najvažnijih tehničkih podataka. Za dodatne informacije možete preuzeti navedene pdf datoteke.

KK DIMENZIJE PRIKLJUČAKA [mm]

A) Priključci, bočni
B) Priključci, okomiti prema dolje: Kao posebna izvedba uz nadoplatu mogu se kod ugradbenih visina 142, 214 i 286 mm za polazni i povratni vod isporučiti okomiti priključci koji gledaju prema dolje.

KK overview of models



Height Visina 70** 142 214 286
Boss spacing Razmaci priključaka 32 102 174 246
Horizontal boss spacing Razmaci priključaka Ugradbena dužina - 50 mm

** Moguć je samo izmjenični priključak.
Pozor: BH 70 mm nije moguć s okomitim priključkom prema dolje!



flow Polaz

Return Povrat

Vent plug Odzračivanje

KK-S DIMENZIJE PRIKLJUČAKA [mm]

A) Priključci, bočni
B) Priključci, okomiti prema dolje:
Kao posebna izvedba uz nadoplatu mogu se kod ugradbenih visina 142, 214 i 286 mm za polazni i povratni vod isporučiti okomiti priključci koji gledaju prema dolje.

KK-S connection dimensions



Height  Visina 70** 142 214 286
Boss spacing  Razmaci priključaka 32 102 174 246
Horizontal boss spacing  Razmaci priključaka Ugradbena dužina - 50 mm

** Moguć je samo izmjenični priključak
Oprez: BH 70 mm nije moguć s okomitim priključkom prema dolje!



Vorlauf  Polaz

Return  Povrat

Vent plug  Odzračivanje

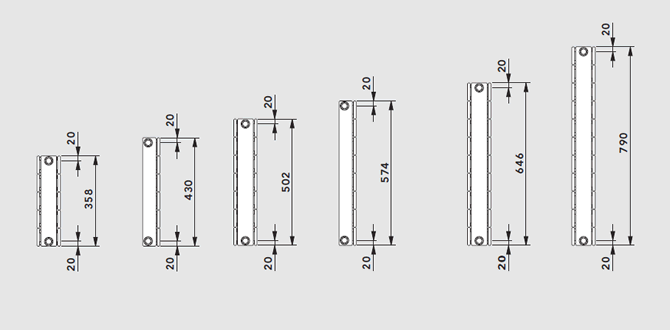

KH DIMENZIJE PRIKLJUČAKA [mm]

 KH connection dimensions



Height  Visina 358 430 502 574 646 790
Boss spacing  Razmaci priključaka 318 390 462 534 606 750



Paltea boja

KONTEC se može dobiti u 71 različitoj boji.

RAL BOJE

  • RAL9016 Traffic White
  • RAL 9010 Pure White
  • RAL 9001 Cream White
  • RAL 250-2 Lemon Glow
  • RAL 1023 Traffic Yellow
  • RAL 1012 Lemon Yellow
  • RAL 1004 Golden Yellow
  • RAL 1027 Curry
  • RAL 6034 Pastel Turquoise
  • RAL 5014 Pastel TurquoisePigeon Blue
  • RAL 5009 Azure Blue
  • RAL 5015 Sky Blue
  • RAL 5017 Traffic Blue
  • RAL 5022 Night Blue
  • RAL 5002 Ultramarine Blue
  • RAL 5001 Green Blue
  • RAL 9005 Jet Black
  • RAL 7021 Black Grey
  • RAL 1033 Dahlia Yellow
  • RAL 2003 Pastel Orange
  • RAL 2004 Pure Orange
  • RAL 3000 Flame Red
  • RAL 3005 Wine Red
  • RAL 4002 Red Violet
  • RAL 4007 Purple Violet
  • RAL 4008 Signal Violet
  • RAL 290 70 20 Mauve Haze
  • RAL 290 40 45 Mystic Purple
  • RAL 4009 Pastel Violet
  • RAL 3015 Light Pink
  • RAL 3014 Antique Pink
  • RAL 6019 Pastel Green
  • RAL 120 80 60 Modern green
  • RAL 120 70 70 E-Green
  • RAL 150 60 60 Green Apple
  • RAL 6033 Mint Turquoise
  • RAL 6004 Blue Green
  • RAL 8017 Chocolate Brown
  • RAL 8019 Grey Brown
  • RAL 040 80 05 White Coffee
  • RAL 7035 Light Grey
  • RAL 7040 Window Grey
  • RAL 7001 Silver Grey
  • RAL 7037 Dusty Grey
  • RAL 7030 Stone Grey
  • RAL 7013 Brown Grey
  • RAL 7015 Slate Grey
  • RAL 7016 Anthracite Grey
  • RAL 7024 Graphite Grey
  • RAL 9006 White Aluminium
  • RAL 9007 Grey Aluminium

The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

SANITARNE BOJE

  • S0075 Jasmine
  • S0091 Pergamon
  • S0094 Natura
  • S0087 Bahama Beige
  • S0084 Anemone
  • S0077 Magnolia
  • S0164 Banana
  • S0088 Manhatten

The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

POSEBNE BOJE

  • S0145 Creme White
  • S0142 White Textured
  • S0141 Black Textured
  • S0147 Anodic Brown
  • S0148 Anodic Black
  • S0149 Anodic Natura
  • S0201 Metal Alu
  • S0102 Metal Grey
  • S0146 Anodic Bronze
  • S0104 Metal Black
  • S0144 Brown Grey
  • S0143 Light Grey

The colours shown here are not binding. Colour variations are possible due to print-technical reasons. Further colours available on request!

CE oznaka i Izjava o svojstvima proizvoda

EU Uredba o građevnim proizvodima zahtijeva, u skladu s relevantnim usklađenim normama za proizvode EN 442 i Izjavom o svojstvima proizvoda, da građevni proizvodi, uključujući radijatore i konvektore bez integriranog izvora topline, moraju imati CE oznaku. CE oznaka znači da svaki pojedini proizvod ispunjava zahtjeve proizvodnog procesa u skladu s odredbama za proizvodnju, testiranje i isporuku. Uredba je na snagu stupila 1. srpnja 2013.

Rettig ICC proizvodi imaju oznaku CE, a Izjava o svojstvima proizvoda tvrtke Rettig ICC te dokumentacija u Prilozima D i M s detaljnim opisom svojstava proizvoda na koje se referira, raspoloživi su u skladu s Uredbom o građevnim proizvodima. Pogledajte priloženu Izjavu o svojstvima proizvoda tvrtke RICC te s njom povezane datoteke.
