CLASSIC CHROME AR IZLIEKUMU

CLASSIC CHROME AR IZLIEKUMU

Ekstravagants dizains ar galvanisku izsmalcinātu hromētu virsmu.
Neapstrīdami augsta kvalitāte ar greznības pieskaņu.
Brochure Siltumatdeves aprēķins

Pārskats par modeļiem

VOGEL&NOOT ražotie vannas istabas radiatori atbilst dažādu starptautiski atzītu kvalitātes standartu prasībām, un to ražošanas procesi visās ražotnēs ir ISO sertificēti.

Quality marks bathroom radiators

Izmēri un modeļi.

CLASSIC CHROME CURVED overview of models

Width Garums 500, 600
Height Augstums 760 1150 1450 1750

Connections Savienojumi.  4 x G 1/2'' iekšējās vītnes

Test positive pressure Spiediena tests — 13 bāri.

Maximal positive operating pressure Maksimālais darba spiediens — 10 bāri.

Maximal operating temperature Maksimālā darba temperatūra — 110°C



Tehniskā informācija

Gūstiet pārskatu par vissvarīgākajiem tehniskajiem datiem. Lai saņemtu plašāku informāciju, lejupielādējiet attiecīgos "pdf" formāta failus.

Pieslēgumu piemēri

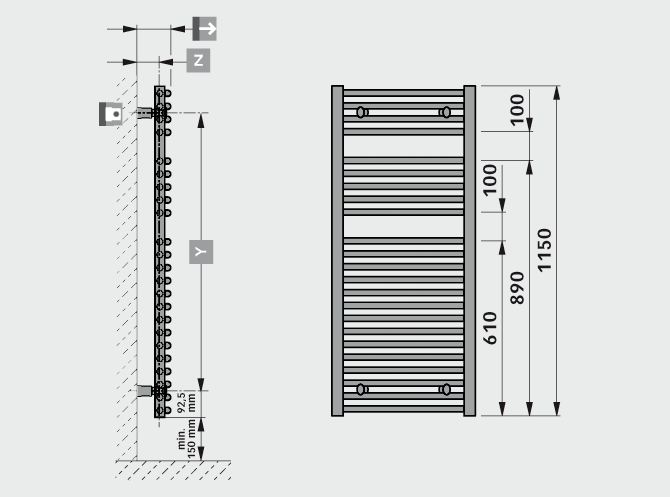

CLASSIC CHROME CURVED dimensions

flow Turpgaita

Return Atplūde

Vent plug Atgaisošanas skrūve

Electric connection Elektrosavienojums

Boss spacing Attālums

Connections Savienojumi.  4 x G 1/2'' iekšējās vītnes

Test positive pressure Spiediena tests — 13 bāri.

Maximal positive operating pressure Maksimālais darba spiediens — 10 bāri.

Maximal operating temperature Maksimālā darba temperatūra — 110°C

Piederums —PTC elektriskais sildelements
CLASSIC CHROME CURVED radiatorus ar izliekumu, kuri ir aprīkoti ar elektrisko apsildes elementu, var izmantot arī reizēs, kad ir izslēgta standarta apkures sistēma. Ir  ārkārtīgi svarīgi  ņemt vērā elektrisko sildelementu jaudas nominālus.

A DION radiatoram ar elektriskās sildīšanas ieliktni ir jāizmanto īpašs adapteris (hromēts)!



Izmēri [mm]

CLASSIC CHROME CURVED dimensions



CE marķējums un Deklarācija par ražojuma raksturlielumiem (DoP)

Eiropas Savienības Būvizstrādājumu regula pieprasa, lai būvizstrādājumi, tostarp radiatori un konvektori bez integrēta siltuma avota, būtu CE marķēti saskaņā ar visiem attiecīgajiem saskaņotajiem ražošanas standartiem EN 442 un tiem būtu ekspluatācijas īpašību deklarācija (DoP). CE marķējums nozīmē, ka katrs produkts atbilst produktu ražošanas procesa prasībām attiecībā uz ražošanas noteikumiem, testēšanu un piegādi. Regula stājās spēkā 2013. gada 1. jūlijā.
Rettig ICC produkti ir ar CE marķējumu un saskaņā ar Būvizstrādājumu regulu Rettig ICC Ekspluatācijas īpašību deklarāciju un attiecīgajiem atsauces dokumentiem, D un M pielikumiem, kuros ir detalizēti aprakstīts produktu pielietojums.  Skatīt aktuālo RICC ekspluatācijas īpašību deklarāciju un saistītos dokumentu failus.
