ULOW-E2

Viedais zemas temperatūras radiators.
Teicams komforts saistībā ar siltumu pie padeves temperatūras vēl zemākas par 40°C.
E2-Heat Output Calculator
Mounting Instruction Instruction Manual Brochure

Video

red dot award

Marta sākumā tālredzīgais E2 tehnoloģijas konstruktīvais risinājums ieguva 2013. gada "Red dot award" godalgu par ražojuma noformējumu.

Katru gadu šī atzinība, starptautiski atzītā trofeja īpaši izceļ inovatīvu konstrukciju produktus. Šie produkti tiek iesniegti no visas pasaules un tos nominē starptautiska žūrija, kuru veido vadošie eksperti, un izvērtēšanas process ilgst vairākas dienas.

Turpmākajos videoklipos ir sniegta saistoša informācija par E2 tehnoloģiju.





Ieguvumi

Koncepcija

Rāmja apstākļi

Pašreizējā tirgus situācija

secinājums

Total video

E2 tehnoloģija

Unikāla koncepcija.

Zemās temperatūras radiators ULOW-E2 apvienojumā ar E2 tehnoloģiju ir unikāla koncepcija, kas ļauj nodrošināt augstu siltumatdevi pat pie zemas ūdens temperatūras, turklāt bez kompromisiem attiecībā uz stilu. ULOW-E2 zemās temperatūras radiatoru var ērti izmantot ar ūdens padeves temperatūru, kas ir pat zemāka par 40°C — ar mūsdienīgiem un klasiskiem enerģijas avotiem, piemēram, degvielu vai gāzi, kā arī ar atjaunojamiem enerģijas avotiem, kā, piemēram, no siltumsūkņa vai saules paneļiem.

The new E2-Technology

Acīmredzamie ieguvumi. Jaunākās tehnoloģijas

Liela E2 tehnoloģijas priekšrocība ir ne tikai tā augstā efektivitāte, bet arī vienreizējo un veiksmīgie dizainiskie risinājumi: Tā ir progresīvo tehnoloģiju siltuma sistēma, kas nozīmē jaunu laikmetu un kļūs par jauno siltuma iekārtu sistēmu paaudzi.

Inovatīvs skārienpaliktnis



ULOW-E2 sistēmas svarīgākā iezīme ir ventilatori, kuri veicina dabisko konvekciju. Intelektuālās kontroles panelis automātiski pārslēdzas starp statisku un dinamisku darbību atkarībā no telpas apstākļiem. Radiators ir visefektīvākais statiskas darbības režīmā, tāpēc ventilatori tiks iedarbināti tikai tad, ja tas būs nepieciešams.

E2 Touchpad

E2 Touchpad - control panel Termostata galva

E2 Touchpad - control panel Temperatūras skalas TERMOSTATS

E2 Touchpad - control panel Galvenā slēdža IESLĒGŠANA/IZSLĒGŠANA

 Apsildes ikona, SARKANA

 Dzesēšanas ikona, ZILA

 AUGŠUP poga

LEJUP poga

 Temperatūras ikona

 Pastiprināšanas poga

Apsildes/dzesēšanas poga







Efektīva un vieda

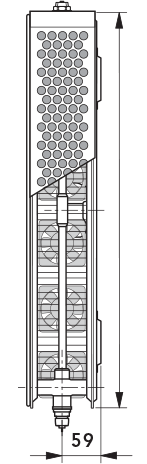

Fans for optimized convection  ULOW-E2 nodrošina starojuma siltumu pateicoties ar ūdeni uzpildītajam priekšējam panelim , tomēr uzlabotā konvekcija notiek pateicoties ventilatoriem. Pateicoties inteliģentajai kontrolei starp statisko un dinamisko režīmu, izsilšanas laiks būs īpaši īss. Maksimālu siltumkomfortu ir iespējams panākt pat ar ūdens temperatūru, kas ir vien 40°C.









Pārbaudīta centrālā pieslēguma tehnoloģija

Centrally connected technology

Elastīgas jau ierīkotu cauruļvadu konstrukcijas metodes ir uz palikšanu, tāpēc   ULOW-E2 centrālais pieslēgums sniegs nozīmīgu ieguldījumu uzstādīšanas izmaksu samazināšanā. Tas sniedz lielāku brīvību dizaina un plānošanas jomā.

Installation and service

The ULOW-E2 is supplied as a ready-to-fit product and is as easy, flexible and economical to install as a standard radiator.

ULOW-E2 tiek piegādāta kā jau gatavs izstrādājums, un tā uzstādīšana ir vienkārša, elastīga un ekonomiska, kā standarta radiatora uzstādīšana.
Visas uzstādītās ierīces ir brīvi pieejamas. Šī uzstādīšanas metode ļauj ietaupīt naudu un laiku katrā apkopes un tīrīšanas laikā. ULOW-E2 tīrīšana ir tāda pati kā jebkuram citam radiatoram. Ventilatorus var aizliekt uz labo un kreiso pusi.

Augsta efektivitāte

High saving potential

Salīdzinājumā ar daudziem citiem produktiem pašreizējos tirgus apstākļos ULOW-E2 iekārtai ir liels energotaupības potenciāls, kas ir saistīts ar iespējamu ūdens temperatūras samazināšanos.
Pateicoties tās E2 tehnoloģijai visu apsildes sistēmu var izmantot daudz efektīvāk.

Ātrās reakcijas apsilde

Fast heat emission

Pateicoties lielajai izstarotā siltuma proporcijai, kā arī konvekcijai, ko optimizē ventilatori,  ULOW-E2 nodrošina īsu uzsilšanas laiku. Ziemas vai nakts laika temperatūras pazemināšanās un ar to saistītie siltuma zudumi tiek ātri kompensēti.

Ideal for renovation and new construction

Ideāli piemērots rekonstruētām ēkām un jaunbūvēm

Pēc mūsdienīgas siltumenerģijas avota uzstādīšanas apstākļi ir ideāli, lai izmantotu ULOW-E2. Rekonstruētās ēkās ir ieteicams izmantot zemas temperatūras radiatoru ULOW-E2, ko tāpat iesaka arī jaunbūvēm, un ir iespējams izmantot kopā ar citiem siltuma izstarotājiem.

Viedā kontroles ierīce

Intelligent Control

p>ULOW-E2 sistēmas svarīgākā iezīme ir ventilatori, kuri veicina dabisko konvekciju. Intelektuālās kontroles panelis automātiski pārslēdzas starp statisku un dinamisku darbību atkarībā no telpas apstākļiem.

Radiators ir visefektīvākais statiskas darbības režīmā, tāpēc ventilatori tiks iedarbināti tikai tad, ja tas būs nepieciešams.

Augsts starojuma siltuma procentuālais daudzums

High percentage of radiant heat

Salīdzinājumā ar ventilatoru konvektoru  ULOW-E2 priekšrocība ir daudz augstāks izstarotā siltuma procentuālais daudzums, , kas ir pateicoties ar ūdeni uzpildītajiem paneļiem priekšējā un aizmugurējā daļā.

Ātra un viegla uzstādīšana

Quick and Easy Installation

ULOW-E2 tiek piegādāta kā jau gatavs izstrādājums , un tās uzstādīšana ir vienkārša, elastīga un ekonomiska, kā standarta radiatora uzstādīšana.

Jautājumi un atbildes

Zemās temperatūras radiators ULOW-E2 apvienojumā ar E2 tehnoloģiju ir unikāla koncepcija, kas ļauj nodrošināt augstu siltumatdevi pat pie zemas ūdens temperatūras, turklāt bez kompromisiem attiecībā uz stilu.

Darbojoties sildītāja režīmā, pie kādiem apstākļiem darbosies ventilatori?

Neatkarīgi no tā, vai ir izvēlēts režīms "Komforts" vai "Pastiprināšanas režīms", padeves plūsmas temperatūrai ir jābūt vismaz par 3°C augstākai, nekā izmērītajai telpas temperatūrai, un vienlaikus izmērītajai istabas temperatūrai ir jābūt zemākai nekā iepriekšiestatītajai mērķa telpas temperatūrai. Ja netiek izpildīts kāds no šiem nosacījumiem, tad ventilatori netiks aktivizēti / izslēgti.

Darbojoties dzesētāja režīmā, pie kādiem apstākļiem darbosies ventilatori?

Padeves plūsmas temperatūrai ir jābūt vismaz par 3°C augstākai, nekā izmērītajai telpas temperatūrai, un vienlaikus izmērītajai istabas temperatūrai ir jābūt augstākai nekā iepriekšiestatītajai mērķa telpas temperatūrai. Ja netiek izpildīts kāds no šiem nosacījumiem, tad ventilatori netiks aktivizēti / izslēgti.

Būtiski parametru iestatījumi

Rūpnīcas noklusējuma iestatījumus, kā, piemēram, ventilatora darbības ilgums, izmērītās telpas gaisa temperatūras nobīdi un/vai nobīdi starp atplūdes plūsmu un telpas temperatūru, ir iespējams mainīt, lai tie atbilstu lietotāja konkrētajām vajadzībām.

The ULOW-E2 advantages at a glance

Pārskats par modeļiem

ULOW-E2 ir pieejams šādos izmēros:

Izmēri (mm)

Dimensions ULOW-E2 Dimensions ULOW-E2

Divpaneļu ar divām konvektīvajām loksnēm

Height Augstums 500 600 900
Width Garums 400 līdz 2000
Depth Dziļums 107

Soļi. Garums sākot no 400mm, nākamais solis +200mm,

Connections Savienojumi.  Četras G ½'' iekšējās vītnes un divas G ¾'' ārējās vītnes, apakšpuses vidusdaļā.  Termostata vārsta augšējā labā puse (to bez problēmām var pārslēgt uz kreiso pusi) Operating TemperaturMaksimālā darba temperatūra — 60°C (ventilatoru bloku dēļ).
Operating Pressure Maksimālais darba spiediens —  10 bāri. Safety clasDrošības kategorija IP24

Tehniskā informācija

ULOW-E2 zemas temperatūras radiators — ar tajā iebūvētajiem "T" formas vārstiem — ir piemērots divcauruļu sistēmām, kā arī viencaurules sistēmām, pateicoties viencaurules kolektoram. Papildus centrālajam pieslēgumam no apakšas tā izsmalcinātais dizains ļauj veidot citus pieslēgumus, kurus izmanto kompaktajiem radiatoriem, piemēram, vienpusējo vai divpusējo pieslēgumu.

Radiatori tiek piegādāti gatavi divcauruļu sistēmai, ar rūpnieciski veiktiem kv iestatījumiem, atbilstoši radiatora jaudai.

Komunālajām apkures iekārtām, kurām ir liela atšķirība starp ūdens padeves un atplūdes temperatūru, pēc pieprasījuma ir pieejama ierīce, kas ļauj veikt precīzu regulēšanu.

kv vērtību tabula

kv-value chart

Vārsta korekcijas iestatījumus iespējams mainīt arī zem darba spiediena.

Divcauruļu sistēma — ieteikumi par iebūvēto vārstu pielāgošanu

E2-Technology

Norādījumi par iestatīšanu:
VOGEL&NOOT radiatoriem ar iebūvētu vārstu ir rūpnieciski veikti iestatījumi divcauruļu sistēmām. Ikviens radiators ir aprīkots ar vārsta ieliktni, kas ir piemērots radiatora caurplūdei. Iepriekš noteiktā kv vērtība ir atzīmēta arī ar krāsu uz priekšējās virsmas.

Ņemiet vērā!
Ja ir nepieciešams veikt pielāgotus iestatījumus, tad iepriekšiestatītās kv vērtības pēc nepieciešamības var mainīt. Nevienā brīdī nav problēmu mainīt labās puses iebūvētā vārsta atrašanās vietu uz kreiso pusi. Radiatori tiek piegādāti aizsargapvalkā. Pēc tam, kad noņemts aizsargvāciņš (A pozīcija  A) Turpmāk uzskaitītās termostatu galvas var uzstādīt tieši uz iebūvētā vārsta (B. B): Danfoss "RA 2000" un "RAW", Heimeier "VK", Herz "D", MNG "thera DA" un Oventrop "UNI XD".

Viencaurules sistēma — rūpnieciski iestatīts iebūvētais vārsts

E2-Technology

Iekārtās ar viencauruli, iestatīt iebūvēto vārstu uz "N" režīmu.
Radiators tiks piegādāts ar aizsargvāciņu. Pēc aizsargvāciņa noņemšanas (A vienums), tieši iebūvētajā vārstā (B vienums) ir iespējams uzstādīt šādas termostata galvas: Danfoss "RA 2000" un "RAW", Heimeier "VK", MNG "theraDA", kā arī Oventrop "UNI XD".

Brīdinājums! Uzstādīšanas laikā jāievēro piesardzība, lai atplūde (2) tiktu uzstādīta uz ūdens atplūdes caurules, kā arī ieplūdes elements (1) uz ūdens ieplūdes caurules. Jebkurā brīdī iebūvēto vārstu ir iespējams vienkārši mainīt no labās uz kreiso pusi.
