SEWA

Boje i dekori

Dizajnerski radijatori SEWA tvrtke VOGEL&NOOT zbog svojeg se fleksibilnog površinskog koncepta mogu individualno urediti te otvaraju mnoštvo mogućnosti dizajniranja. U nekoliko koraka možete kreirati vlastiti model dizajnerskog radijatora.

Varijabilne površine osiguravaju harmoniju te prostorije opremaju ugodno plemenitim ambijentom – uključujući i dašak luksuza. Na izbor stoje mnoge ekskluzivne varijante dekora!

SEWA standard

SEWA decor - 12 dekorativnih obrazaca tamnih boja

SEWA decor - 12 dekorativnih obrazaca svijetlih boja

Ovaj dizajnerski radijator može se dobiti u 71 različitih boja.

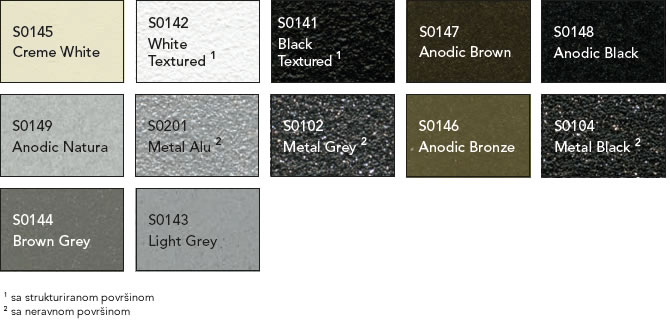

Sanitarne boje

Boje koje su ovdje prikazane ne obvezuju. Razlike u boji moguće su zbog tiska. Druge boje na upit!

RAL boje

Boje koje su ovdje prikazane ne obvezuju. Razlike u boji moguće su zbog tiska. Druge boje na upit!

Klasičnih RAL boja

Boje koje su ovdje prikazane ne obvezuju. Razlike u boji moguće su zbog tiska. Druge boje na upit!

Pregled modela

VOGEL&NOOT nudi izuzetne proizvode koji ispunjavaju najviše standarde kvalitete u izradi i u radu. Sve podatke o kvaliteti i učinku dizajnerski radijatori VOGEL&NOOT stalno ispituju i potvrđuju ugledni europski instituti. Oni jamče sigurnost u svezi sa najvećim toplinskim učinom i najboljom kvalitetom proizvoda.

Pregled dimenzija i modela:


Dužina	600	600	700
Visina	1471	1685	1685
Ugradbena dubina	90

Tehničke informacije

Ovdje ćete dobiti pregled najvažnijih tehničkih podataka. Za dodatne informacije možete preuzeti navedene pdf datoteke.

Primjeri priključivanja

Priključci: 2 x G 3/4 A.G. (armatura za priključak ventila)

Maks. dopušteni radni tlak: 5 bara

Maks. radna temperatura: 110 °C

Polaz

Povrat

Odzračivanje

Električni priključak

Pribor: Električni grijač G 3/8
Svi SEWA dizajnerski radijatori mogu se - ako su opremljeni električnim grijačem - koristiti i u prelaznom razdoblju.
Raspodjelu snaga električnog grijača obavezno treba poštivati..

Serijski se isporučuje:
• 1 nosač za ručnik
• Integrirana armatura za priključak ventila s termostatskom glavom
• Čep za odzračivanje G 1/4 okretni i slijepi čep G 3/8,
Mesing poniklan, samobrtveći, tvornički zabrtvljen
• Komplet za učvršćivanje na zid s distantnim elementom
• 2 kutna elementa, alternativno: 2 produžetka
• Uputa za montažu

Dimenzije [mm]

Download

Ovdje možete preuzeti važne podatke u različitim formatima.

PDF

DXF / DWG

DXF i DWG 2D vektorski nacrti [; ]

Pribor

Serijski se isporučuje:

• 1 nosač za ručnik
• Integrirana armatura za priključak ventila s termostatskom glavom
• Čep za odzračivanje G 1/4 okretni i slijepi čep G 3/8,
Mesing poniklan, samobrtveći, tvornički zabrtvljen
• Komplet za učvršćivanje na zid s distantnim elementom
• 2 kutna elementa, alternativno: 2 produžetka
• Uputa za montažu

CE oznaka i Izjava o svojstvima proizvoda

EU Uredba o građevnim proizvodima zahtijeva, u skladu s relevantnim usklađenim normama za proizvode EN 442 i Izjavom o svojstvima proizvoda, da građevni proizvodi, uključujući radijatore i konvektore bez integriranog izvora topline, moraju imati CE oznaku. CE oznaka znači da svaki pojedini proizvod ispunjava zahtjeve proizvodnog procesa u skladu s odredbama za proizvodnju, testiranje i isporuku. Uredba je na snagu stupila 1. srpnja 2013.

Rettig ICC proizvodi imaju oznaku CE, a Izjava o svojstvima proizvoda tvrtke Rettig ICC te dokumentacija u Prilozima D i M s detaljnim opisom svojstava proizvoda na koje se referira, raspoloživi su u skladu s Uredbom o građevnim proizvodima. Pogledajte priloženu Izjavu o svojstvima proizvoda tvrtke RICC te s njom povezane datoteke.
