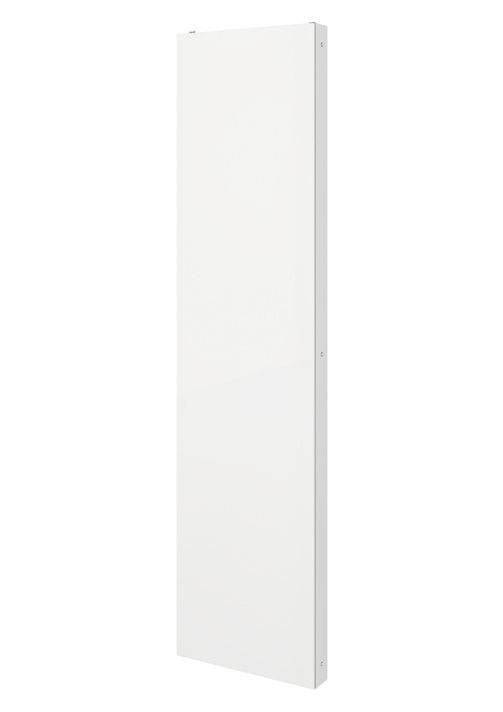

Plan Vertikal
Wydajny i elegancki grzejnik pionowy z ozdobną płaską płytą.
- Minimalistyczna estetyka
- Łatwy montaż
- Wysoka wydajność cieplna
- Oszczędza miejsce na ścianie
- Solidna konstrukcja
Opis produktu
Grzejniki pionowe Plan wyróżnia całkowicie płaska i gładka powierzchnia połączona z najwyższym komfortem cieplnym. W tym projekcie celowo zrezygnowano z wszelkich załamań i wgłębień - czysty puryzm jest na pierwszym planie. Model ten jest doskonałym elementem wystroju każdego wnętrza idealnie dopasowanym do stylu pomieszczenia. Grzejnik z podłączeniem środkowym. Standardowe wykończenie w kolorze białym RAL 9016. Inne kolory z palety RAL są dostępne na zamówienie. Okres gwarancji wynosi 10 lat.
Specyfikacje techniczne
| ETIM Class | EC011022 - Grzejnik płytowy |
|---|---|
| Materiał | Stal |
| Rodzaj | 22 - 20 - 21 |
| Rodzaj powierzchni płyty czołowej | Płaski gładki |
| Z wodonośną płytą czołową | Nie |
| Do pomieszczenia wilgotnego | Nie |
| Wysokość [mm] | 1500 - 2100 |
| Długość [mm] | 300 - 750 |
| Głębokość [mm] | 82 - 107 |
| Emisja ciepła zgodnie z EN 442 20 °C - 55/45 [W] | 436 - 1574 |
| Moc grzewcza zgodnie z EN 442 20 °C - 75/65 [W] | 846 - 3066 |
| Moc grzewcza zgodnie z EN 442 20°C - 70/40 [W] | 488 - 1763 |
| Moc cieplna potwierdzona przez laboratorium certyfikacyjne wg EN 442 | Tak |
| Wykładnik potęgowy n | 1.2671 - 1.3143 |
| Maks. ciśnienie robocze [bar] | 10 |
| Zawartość wody (pojemność) [l] | 4 - 13.95 |
| Kolor standardowy | Tak |
| Kolor | Biały |
| Numer RAL | 9016 |
| Oznaczenie połysku | Błyszczący |
| Przyspawane uchwyty mocujące | Nie |
| Z osłonami bocznymi | Tak |
| Z pokrywą górną | Nie |
| Składany | Tak |
| Liczba standardowych przyłączy | 6 |
| Przyłącze 1, na dole po lewej | Strumień wlotowy |
| Przyłącze 8, na dole po prawej | Strumień wylotowy |
| Przyłącze BC, na dole pośrodku | Podwójne przyłącze, dopływ-odpływ |
| Rozmiar gwintu (w calach) | 1/2 cala |
| Złącze gwintowe | Gwint wewnętrzny |
| Z przyłączem jednopunktowym | Nie |
| Ze złączem odpowietrzającym | Tak |
| Z odpowietrznikiem | Tak |
| Z możliwością spustu (wyprowadzenie) | Tak |
| Z zaworem spustowym | Nie |
| Ze zintegrowanym zaworem termostatycznym | Nie |
| Ze wspornikami ściennymi | Tak |
| Do elementu elektrycznego | Nie |
| Z grzałką elektryczną | Nie |
| Z zaślepką zaworu | Tak |
| Z materiałem montażowym | Tak |
| Z wieszakiem/uchwytem na ręcznik | Nie |
| Z wnęką na ręcznik | Nie |
| Czynnik K | 5.307 - 18.603 |
| Watt absolutny [W] | 846 - 3066 |
| Maks. temperatura pracy [°C] | 110 |
| Kierunek montażu | Pionowy |
| CO2/kg ekwiwalent na kg materiału | 2.8 |
| CO2/kg ekwiwalent na kW dostarczonego ciepła przez artykuły | 54.66 |
| Waga [kg] | 27.25 - 92.31 |
Kalkulator
Numery katalogowe
| Kod produktu | Opis produktu | Emisja ciepła zgodnie z EN 442 20 °C - 55/45 [W] | Wysokość [mm] | Długość [mm] | Głębokość [mm] | Zawartość wody (pojemność) [l] | Waga [kg] | CO2/kg ekwiwalent na kg materiału |
|---|---|---|---|---|---|---|---|---|
| FMX2018003011G00 | Plan Vertikal 20 1800x 300 | 459 | 1800 | 300 | 82 | 4.8 | 30.11 | 2.8 |
| FMX2018004511G00 | Plan Vertikal 20 1800x 450 | 657 | 1800 | 450 | 82 | 7.23 | 42.87 | 2.8 |
| FMX2018006011G00 | Plan Vertikal 20 1800x 600 | 847 | 1800 | 600 | 82 | 9.67 | 55.62 | 2.8 |
| FMX2019503011G00 | Plan Vertikal 20 1950x 300 | 495 | 1950 | 300 | 82 | 5.2 | 32.45 | 2.8 |
| FMX2019504511G00 | Plan Vertikal 20 1950x 450 | 709 | 1950 | 450 | 82 | 7.8 | 45.88 | 2.8 |
| FMX2019506011G00 | Plan Vertikal 20 1950x 600 | 914 | 1950 | 600 | 82 | 10.4 | 59.31 | 2.8 |
| FMX2019507511G00 | Plan Vertikal 20 1950x 750 | 1113 | 1950 | 750 | 82 | 13 | 72.75 | 2.8 |
| FMX2021003011G00 | Plan Vertikal 20 2100x 300 | 532 | 2100 | 300 | 82 | 5.6 | 34.84 | 2.8 |
| FMX2021004511G00 | Plan Vertikal 20 2100x 450 | 761 | 2100 | 450 | 82 | 8.37 | 49.84 | 2.8 |
| FMX2021006011G00 | Plan Vertikal 20 2100x 600 | 980 | 2100 | 600 | 82 | 11.13 | 64.82 | 2.8 |
