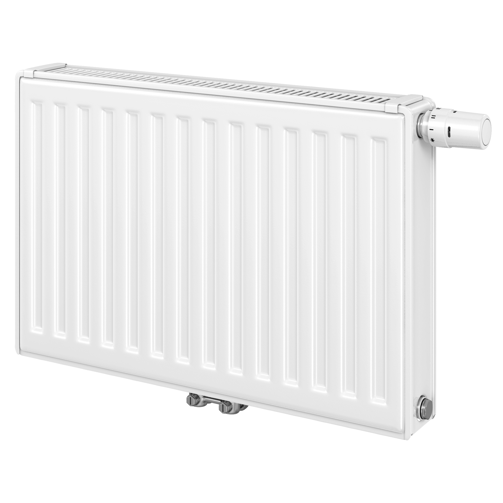

T6-Mittenanschlussheizkörper
Bewährte Heizkörpertechnik und effiziente Heizleistung in Kombination
- Patentierte T6-Technologie
- Standardmäßiger Mittenanschluss
- Höchste Energieeffizienz
- Flexibilität bei Planung und Montage
- Integrierte Ventiltechnik mit Voreinstellung
Produktbeschreibung
Als Vorreiter im Bereich effizienter Heizleistung imponiert der T6-Mittenanschlussheizkörper mit seiner ausgefeilten und patentierten T6-Technologie, die für eine gleichmäßige Wärmeverteilung und eine optimale Wasserverteilung sorgt. So ermöglicht dieses Modell eine besonders schnelle Raumaufheizung und sorgt für thermisches Wohlbefinden. Weitere Vorteile des T6-Mittenanschlussheizkörpers zeigen sich in der Planungssicherheit, einfachen Installation als auch Flexibilität in der Montage. Zudem ist er variabel hinsichtlich Seitenmontage, Befestigung, Größe, Anschlussart und Type.
Technische Spezifikationen
| ETIM Class | EC011022 - Flachheizkörper |
|---|---|
| Werkstoff | Stahl |
| Typ | 11 - 21 - 22 - 33 |
| Oberflächenstruktur Frontpaneel | profiliert |
| Mit wasserführender Front | Ja |
| Geeignet für Feuchträume | Nein |
| Höhe [mm] | 300 - 900 |
| Länge [mm] | 400 - 3000 |
| Tiefe [mm] | 61 - 166 |
| Wärmeabgabe nach EN 442 20 °C - 55/45 [W] | 115 - 4838 |
| Wärmeabgabe nach EN 442 20 °C - 75/65 [W] | 226 - 9663 |
| Wärmeabgabe nach EN 442 20 °C - 70/40 [W] | 129 - 5470.55493546118 |
| Heat emission according to EN 442 laboratory | Ja |
| n-Heizkörperexponent | 1.2958 - 1.3833 |
| Max. Arbeitsdruck [bar] | 10 |
| Wasserinhalt [l] | 0.8 - 46.8 |
| Standardfarbe | Ja |
| Farbe | weiß |
| RAL-Nummer | 9016 |
| Glanzgrad | glänzend |
| Angeschweißte Laschen | Ja |
| Mit Seitenabdeckung | Ja |
| Mit oberer Abdeckung | Ja |
| Klappbar | Ja |
| Anzahl der Standardanschlüsse | 2 |
| Anschluss MO, Mitte unten | Doppelanschluss, Einlass-Auslass |
| Gewindemaß in Zoll | 3/4 Zoll |
| Gewindeanschluss | Außengewinde |
| Mit Anschlussblock | Nein |
| Mit 1-Punkt-Anschluss | Nein |
| Mit Entlüftungsanschluss | Ja |
| Mit Entlüfter | Ja |
| Mit Ablassmöglichkeit (Anschluss) | Ja |
| Mit Entleerungsventil | Nein |
| Mit integrierter Ventilgarnitur | Ja |
| Mit Thermostatkopf | Nein |
| Mit Wandkonsolen | Ja |
| Geeignet für elektrischen Heizstab | Nein |
| Mit elektrischem Heizstab | Nein |
| Mit Blindstopfen | Ja |
| Mit Befestigungsmaterial | Ja |
| Geeignet für Handtuchhalter | Nein |
| Mit Handtuchhalter | Nein |
| Mit Handtuchaussparung | Nein |
| Geeignet für Ablage | Nein |
| Watt pro Meter [W/m] | 565 - 3221 |
| Faktor K | 1.244 - 48.309 |
| Watt Absolut [W] | 0 |
| Wärmeabgabe nach EN 442 20 °C - 45/30 [W] | 51 - 2140 |
| Wärmeabgabe nach EN 442 20 °C - 45/35 [W] | 65 - 2726 |
| Wärmeabgabe nach EN 442 20 °C - 50/30 [W] | 59 - 2471 |
| Wärmeabgabe nach EN 442 20 °C - 55/30 [W] | 67 - 2798 |
| Wärmeabgabe nach EN 442 20 °C - 55/35 [W] | 83 - 3512 |
| Wärmeabgabe nach EN 442 20 °C - 60/30 [W] | 74 - 3122 |
| Wärmeabgabe nach EN 442 20 °C - 60/40 [W] | 109 - 4610 |
| Wärmeabgabe nach EN 442 20 °C - 60/45 [W] | 124 - 5284 |
| Wärmeabgabe nach EN 442 20 °C - 65/45 [W] | 135 - 5763 |
| Wärmeabgabe nach EN 442 20 °C - 70/55 [W] | 182 - 7754 |
| Wärmeabgabe nach EN 442 20 °C - 80/60 [W] | 222 - 9530 |
| Wärmeabgabe nach EN 442 20 °C - 90/70 [W] | 288 - 12370 |
| Wärmeabgabe gemäß EN 442 20 °C – 55/45 (Btu/h) | 392 - 16507 |
| Wärmeabgabe gemäß EN 442 20 °C – 75/65 (Btu/h) | 771 - 32972 |
| Wärmeabgabe nach EN 442 21 °C - 45/35 [W] | 60 - 2535 |
| Wärmeabgabe nach EN 442 21 °C - 55/45 [W] | 110 - 4621 |
| Wärmeabgabe nach EN 442 21 °C - 60/40 [W] | 104 - 4386 |
| Wärmeabgabe nach EN 442 21 °C - 75/65 [W] | 220 - 9402 |
| Wärmeabgabe nach EN 442 24 °C - 45/30 [W] | 34 - 1401 |
| Wärmeabgabe nach EN 442 24 °C - 45/35 [W] | 47 - 1981 |
| Wärmeabgabe nach EN 442 24 °C - 50/30 [W] | 40 - 1671 |
| Wärmeabgabe nach EN 442 24 °C - 55/45 [W] | 93 - 3936 |
| Wärmeabgabe nach EN 442 24 °C - 60/40 [W] | 88 - 3727 |
| Wärmeabgabe nach EN 442 24 °C - 60/45 [W] | 104 - 4390 |
| Max. Betriebstemperatur [°C] | 110 |
| Montagerichtung | horizontal |
| Anzahl der Wandhalterungen | 2 - 3 |
| Anzahl der Bodenhalterungen | 0 - 4 |
| CO2/Kg-Äquivalent pro kg Material | 2.73 |
| CO2/Kg Äquivalent pro KW an Wärme, die von den Artikeln geliefert wird. | 50.2 |
| Gewicht [kg] | 1.2186 - 197.8426 |
Kalkulator
Artikel
| Artikelnummer | Artikelbeschreibung | Wärmeabgabe nach EN 442 20 °C - 55/45 [W] | Höhe [mm] | Länge [mm] | Tiefe [mm] | Wasserinhalt [l] | Gewicht [kg] | CO2/Kg-Äquivalent pro kg Material |
|---|---|---|---|---|---|---|---|---|
| F1H3305030010000 | VN-T6-Mittenanschlussheizkörper | 3151 | 500 | 3000 | 166 | 28.2 | 118.1162 | 2.73 |
| F1H3306024010000 | VN-T6-Mittenanschlussheizkörper | 2782 | 600 | 2400 | 166 | 25.9 | 110.28 | 2.73 |
| F1H3306026010000 | VN-T6-Mittenanschlussheizkörper | 3013 | 600 | 2600 | 166 | 28.1 | 114.8319 | 2.73 |
| F1H3306028010000 | VN-T6-Mittenanschlussheizkörper | 3245 | 600 | 2800 | 166 | 30.2 | 123.4422 | 2.73 |
| F1H3306030010000 | VN-T6-Mittenanschlussheizkörper | 3477 | 600 | 3000 | 166 | 32.4 | 132.2643 | 2.73 |
| F1H3309020010000 | VN-T6-Mittenanschlussheizkörper | 3225 | 900 | 2000 | 166 | 31.2 | 132.8518 | 2.73 |
| F1H3309022010000 | VN-T6-Mittenanschlussheizkörper | 3548 | 900 | 2200 | 166 | 34.3 | 145.8442 | 2.73 |
| F1H3309024010000 | VN-T6-Mittenanschlussheizkörper | 3870 | 900 | 2400 | 166 | 37.4 | 158.8462 | 2.73 |
| F1H3309026010000 | VN-T6-Mittenanschlussheizkörper | 4193 | 900 | 2600 | 166 | 40.6 | 171.8482 | 2.73 |
| F1H3309028010000 | VN-T6-Mittenanschlussheizkörper | 4515 | 900 | 2800 | 166 | 43.7 | 184.8465 | 2.73 |
