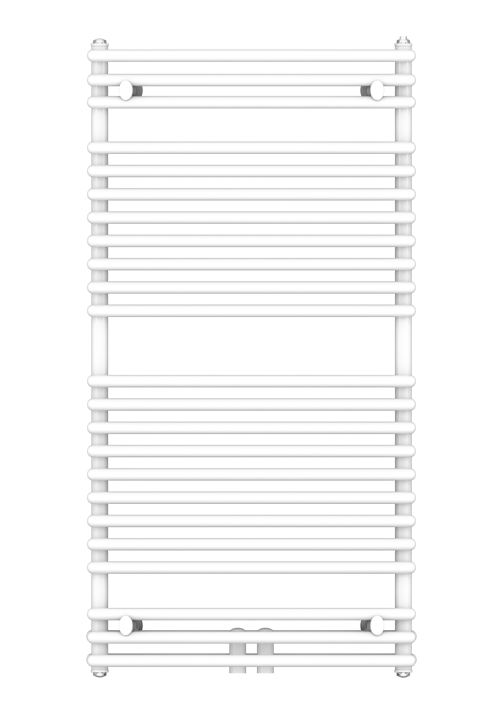

DION-M gebogen
Badheizkörper mit Mittenanschluss und gebogener Rohrform
- Mittenanschluss für einfache Montage
- Gebogene Heizrohre für mehr Komfort
- Einfaches Aufhängen von Handtüchern
- Offene Optik mit dezenter Formgebung
- Verschiedene Typen und Ausführungen
Produktbeschreibung
Der DION-M gebogen verbindet edles Aussehen mit hoher Alltagstauglichkeit. Der praktische Mittenanschluss ermöglicht eine saubere und flexible Installation, während die gebogenen Heizrohre zusätzlichen Abstand zur Wand schaffen. Dadurch lassen sich Handtücher und Kleidungsstücke besonders einfach aufhängen und trocknen. Gleichzeitig sorgt der Badheizkörper für angenehme Wärme im Badezimmer und fügt sich harmonisch in unterschiedliche Einrichtungsstile ein.
Technische Spezifikationen
| ETIM Class | EC011023 - Röhrenheizkörper |
|---|---|
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Anzahl der Rohre | 15 - 36 |
| Höhe [mm] | 700 - 1800 |
| Länge [mm] | 400 - 910 |
| Tiefe [mm] | 60 |
| Tiefe ab Wand bis Vorderseite [mm] | 42 - 64 |
| Form des Stahlungsrohres | rund |
| Form des Kollektors | rund |
| Aufstellung | vertikal |
| Strahlungsrohr | horizontal |
| Ausführung Heizkörper | leicht gebogen |
| Handtuchheizkörper | Ja |
| Wärmeabgabe nach EN 442 20 °C - 55/45 [W] | 168 - 745 |
| Wärmeabgabe nach EN 442 20 °C - 75/65 [W] | 314 - 1462 |
| Wärmeabgabe nach EN 442 20 °C - 70/40 [W] | 187 - 836 |
| n-Heizkörperexponent | 1.2195 - 1.341 |
| Max. Arbeitsdruck [bar] | 10 |
| Wasserinhalt [l] | 0 - 11.3 |
| Mit Heizlüfter | Nein |
| Max. Leistungsaufnahme elektrische Heizung [W] | 300 - 900 |
| Standardfarbe | Ja |
| Farbe | weiß |
| RAL-Nummer | 9016 |
| Glanzgrad | glänzend |
| Oberflächenschutz | lackiert |
| Geeignet für Feuchträume | Ja |
| Geeignet für Handtuchhalter | Ja |
| Mit Handtuchhalter | Nein |
| Mit Spiegel | Nein |
| Montageart | auf Wand |
| Mit Seitenabdeckung | Nein |
| Mit oberer Abdeckung | Nein |
| Schwenkbar | Nein |
| Verwendbar im Warmwasserkreislauf | Nein |
| Anzahl der Standardanschlüsse | 2 |
| Anschluss MO, Mitte unten | Doppelanschluss, Einlass-Auslass |
| Gewindemaß in Zoll | 1/2 Zoll |
| Mit 1-Punkt-Anschluss | Nein |
| Gewindeanschluss | Innengewinde |
| Mit Anschlussblock | Nein |
| Mit Entlüftungsanschluss | Ja |
| Mit Entlüfter | Ja |
| Mit Ablassmöglichkeit (Anschluss) | Ja |
| Mit Entleerungsventil | Nein |
| Mit integrierter Ventilgarnitur | Nein |
| Mit Thermostatkopf | Nein |
| Mit Konsolen | Ja |
| Geeignet für elektrischen Heizstab | Ja |
| Mit Blindstopfen | Ja |
| Mit Befestigungsmaterial | Ja |
| Geeignet für Ablage | Ja |
| Mit Ablage | Nein |
| Faktor K | 2.559 - 8.339 |
| Watt Absolut [W] | 314 - 1462 |
| Wärmeabgabe nach EN 442 20 °C - 45/30 [W] | 80 - 335 |
| Wärmeabgabe nach EN 442 20 °C - 45/35 [W] | 100 - 424 |
| Wärmeabgabe nach EN 442 20 °C - 50/30 [W] | 92 - 385 |
| Wärmeabgabe nach EN 442 20 °C - 55/30 [W] | 102 - 435 |
| Wärmeabgabe nach EN 442 20 °C - 55/35 [W] | 126 - 542 |
| Wärmeabgabe nach EN 442 20 °C - 60/30 [W] | 113 - 484 |
| Wärmeabgabe nach EN 442 20 °C - 60/40 [W] | 161 - 707 |
| Wärmeabgabe nach EN 442 20 °C - 60/45 [W] | 182 - 808 |
| Wärmeabgabe nach EN 442 20 °C - 65/45 [W] | 196 - 880 |
| Wärmeabgabe nach EN 442 20 °C - 80/60 [W] | 309 - 1436 |
| Wärmeabgabe nach EN 442 20 °C - 90/70 [W] | 392 - 1860 |
| Wärmeabgabe gemäß EN 442 20 °C – 55/45 (Btu/h) | 573 - 2542 |
| Wärmeabgabe gemäß EN 442 20 °C – 75/65 (Btu/h) | 1071 - 4988 |
| Wärmeabgabe nach EN 442 24 °C - 45/30 [W] | 55 - 221 |
| Wärmeabgabe nach EN 442 24 °C - 45/35 [W] | 75 - 310 |
| Wärmeabgabe nach EN 442 24 °C - 50/30 [W] | 64 - 263 |
| Wärmeabgabe nach EN 442 24 °C - 55/30 [W] | 74 - 304 |
| Wärmeabgabe nach EN 442 24 °C - 55/35 [W] | 98 - 416 |
| Wärmeabgabe nach EN 442 24 °C - 55/45 [W] | 139 - 606 |
| Wärmeabgabe nach EN 442 24 °C - 60/30 [W] | 83 - 345 |
| Wärmeabgabe nach EN 442 24 °C - 60/40 [W] | 133 - 575 |
| Wärmeabgabe nach EN 442 24 °C - 60/45 [W] | 154 - 674 |
| Wärmeabgabe nach EN 442 24 °C - 65/45 [W] | 168 - 741 |
| Wärmeabgabe nach EN 442 24 °C - 80/60 [W] | 278 - 1282 |
| Wärmeabgabe nach EN 442 24 °C - 90/70 [W] | 356 - 1674 |
| Max. Betriebstemperatur [°C] | 110 |
| Variante | E0 |
| Montagerichtung | vertikal |
| Anzahl der Wandhalterungen | 4 |
| Anzahl der Bodenhalterungen | 0 |
| Gewicht [kg] | 5.6 - 25.2 |
Kalkulator
Artikel
| Artikelnummer | Artikelbeschreibung | Wärmeabgabe nach EN 442 20 °C - 55/45 [W] | Höhe [mm] | Länge [mm] | Tiefe [mm] | Wasserinhalt [l] | Gewicht [kg] | CO2/Kg-Äquivalent pro kg Material |
|---|---|---|---|---|---|---|---|---|
| F5VE007004000000 | VN-DION-M gebogen | 168 | 724 | 410 | 60 | 2.7 | 5.6 | - |
| F5VE00700400000R3000 | VN-DION-M gebogen | 168 | 700 | 400 | - | 0 | 5.6 | - |
| F5VE007005000000 | VN-DION-M gebogen | 196 | 724 | 510 | 60 | 2.8 | 6.8 | - |
| F5VE00700500000R3000 | VN-DION-M gebogen | 196 | 700 | 500 | - | 0 | 6.8 | - |
| F5VE007006000000 | VN-DION-M gebogen | 223 | 724 | 610 | 60 | 3.2 | 7.8 | - |
| F5VE00700600000R3000 | VN-DION-M gebogen | 223 | 700 | 600 | - | 0 | 7.8 | - |
| F5VE007007500000 | VN-DION-M gebogen | 272 | 724 | 760 | 60 | 3.9 | 10.2 | - |
| F5VE00700750000R3000 | VN-DION-M gebogen | 272 | 700 | 750 | - | 0 | 9.2 | - |
| F5VE007009000000 | VN-DION-M gebogen | 319 | 724 | 910 | 60 | 4.6 | 10.6 | - |
| F5VE00700900000R3000 | VN-DION-M gebogen | 319 | 700 | 900 | - | 0 | 10.6 | - |
