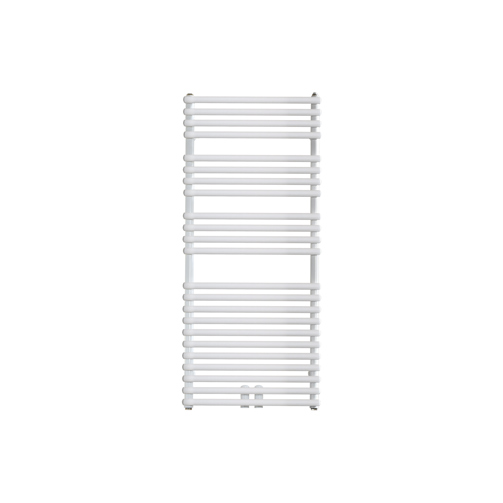

DION-M
Zeitloser Badheizkörper mit praktischem Mittenanschluss
- Mittenanschluss für flexible Installation
- Ausreichend Platz für Hand- und Badetücher
- Klassisches Rundrohrdesign
- Passend für viele Badkonzepte
- Unterschiedliche Größen und Ausführungen verfügbar
Produktbeschreibung
Mit dem DION-M steht eine Variante der beliebten DION-Badheizkörper-Serie zur Verfügung, die speziell für moderne Installationsanforderungen entwickelt wurde. Der integrierte Mittenanschluss erleichtert die Anbindung an bestehende Rohrleitungen und sorgt für eine saubere Optik. Die horizontal angeordneten, schmalen Heizrohre bieten ausreichend Platz für Handtücher und sorgen gleichzeitig für angenehme Wärme im Badezimmer. Das Zusammenspiel aus Funktionalität und klassischer Gestaltung macht den DION-M zu einer vielseitigen Lösung für unterschiedliche Badkonzepte.
Technische Spezifikationen
| ETIM Class | EC011023 - Röhrenheizkörper |
|---|---|
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Anzahl der Rohre | 15 - 36 |
| Höhe [mm] | 700 - 1800 |
| Länge [mm] | 400 - 910 |
| Tiefe [mm] | 60 |
| Tiefe ab Wand bis Vorderseite [mm] | 42 - 64 |
| Form des Stahlungsrohres | rund |
| Form des Kollektors | rund |
| Aufstellung | vertikal |
| Strahlungsrohr | horizontal |
| Ausführung Heizkörper | gerade |
| Handtuchheizkörper | Ja |
| Wärmeabgabe nach EN 442 20 °C - 55/45 [W] | 168 - 745 |
| Wärmeabgabe nach EN 442 20 °C - 75/65 [W] | 314 - 1462 |
| Wärmeabgabe nach EN 442 20 °C - 70/40 [W] | 187 - 836 |
| n-Heizkörperexponent | 1.2195 - 1.341 |
| Max. Arbeitsdruck [bar] | 10 |
| Wasserinhalt [l] | 0 - 11.3 |
| Mit Heizlüfter | Nein |
| Max. Leistungsaufnahme elektrische Heizung [W] | 300 - 900 |
| Standardfarbe | Ja |
| Farbe | weiß |
| RAL-Nummer | 9016 |
| Glanzgrad | glänzend |
| Oberflächenschutz | lackiert |
| Geeignet für Feuchträume | Ja |
| Geeignet für Handtuchhalter | Ja |
| Mit Handtuchhalter | Nein |
| Mit Spiegel | Nein |
| Montageart | auf Wand |
| Mit Seitenabdeckung | Nein |
| Mit oberer Abdeckung | Nein |
| Schwenkbar | Ja / Nein |
| Verwendbar im Warmwasserkreislauf | Nein |
| Anzahl der Standardanschlüsse | 2 |
| Anschluss MO, Mitte unten | Doppelanschluss, Einlass-Auslass |
| Gewindemaß in Zoll | 1/2 Zoll |
| Mit 1-Punkt-Anschluss | Nein |
| Gewindeanschluss | Innengewinde |
| Mit Anschlussblock | Nein |
| Mit Entlüftungsanschluss | Ja |
| Mit Entlüfter | Ja |
| Mit Ablassmöglichkeit (Anschluss) | Ja |
| Mit Entleerungsventil | Nein |
| Mit integrierter Ventilgarnitur | Nein |
| Mit Thermostatkopf | Nein |
| Mit Konsolen | Ja |
| Geeignet für elektrischen Heizstab | Ja |
| Mit Blindstopfen | Ja |
| Mit Befestigungsmaterial | Ja |
| Geeignet für Ablage | Ja |
| Mit Ablage | Nein |
| Faktor K | 2.559 - 8.339 |
| Watt Absolut [W] | 314 - 1462 |
| Wärmeabgabe nach EN 442 20 °C - 45/30 [W] | 80 - 335 |
| Wärmeabgabe nach EN 442 20 °C - 45/35 [W] | 100 - 424 |
| Wärmeabgabe nach EN 442 20 °C - 50/30 [W] | 92 - 385 |
| Wärmeabgabe nach EN 442 20 °C - 55/30 [W] | 102 - 435 |
| Wärmeabgabe nach EN 442 20 °C - 55/35 [W] | 126 - 542 |
| Wärmeabgabe nach EN 442 20 °C - 60/30 [W] | 113 - 484 |
| Wärmeabgabe nach EN 442 20 °C - 60/40 [W] | 161 - 707 |
| Wärmeabgabe nach EN 442 20 °C - 60/45 [W] | 182 - 808 |
| Wärmeabgabe nach EN 442 20 °C - 65/45 [W] | 196 - 880 |
| Wärmeabgabe nach EN 442 20 °C - 80/60 [W] | 309 - 1436 |
| Wärmeabgabe nach EN 442 20 °C - 90/70 [W] | 392 - 1860 |
| Wärmeabgabe gemäß EN 442 20 °C – 55/45 (Btu/h) | 573 - 2542 |
| Wärmeabgabe gemäß EN 442 20 °C – 75/65 (Btu/h) | 1071 - 4988 |
| Wärmeabgabe nach EN 442 24 °C - 45/30 [W] | 55 - 221 |
| Wärmeabgabe nach EN 442 24 °C - 45/35 [W] | 75 - 310 |
| Wärmeabgabe nach EN 442 24 °C - 50/30 [W] | 64 - 263 |
| Wärmeabgabe nach EN 442 24 °C - 55/30 [W] | 74 - 304 |
| Wärmeabgabe nach EN 442 24 °C - 55/35 [W] | 98 - 416 |
| Wärmeabgabe nach EN 442 24 °C - 55/45 [W] | 139 - 606 |
| Wärmeabgabe nach EN 442 24 °C - 60/30 [W] | 83 - 345 |
| Wärmeabgabe nach EN 442 24 °C - 60/40 [W] | 133 - 575 |
| Wärmeabgabe nach EN 442 24 °C - 60/45 [W] | 154 - 674 |
| Wärmeabgabe nach EN 442 24 °C - 65/45 [W] | 168 - 741 |
| Wärmeabgabe nach EN 442 24 °C - 80/60 [W] | 278 - 1282 |
| Wärmeabgabe nach EN 442 24 °C - 90/70 [W] | 356 - 1674 |
| Max. Betriebstemperatur [°C] | 110 |
| Variante | A0 |
| Montagerichtung | vertikal |
| Anzahl der Wandhalterungen | 3 |
| Anzahl der Bodenhalterungen | 0 |
| Gewicht [kg] | 5.6 - 25.2 |
Kalkulator
Artikel
| Artikelnummer | Artikelbeschreibung | Wärmeabgabe nach EN 442 20 °C - 55/45 [W] | Höhe [mm] | Länge [mm] | Tiefe [mm] | Wasserinhalt [l] | Gewicht [kg] | CO2/Kg-Äquivalent pro kg Material |
|---|---|---|---|---|---|---|---|---|
| F3NE007004000000 | VN-DION-M | 168 | 724 | 410 | 60 | 2.7 | 5.6 | - |
| F3NE00700400000R3000 | VN-DION-M | 168 | 700 | 400 | - | 0 | 5.6 | - |
| F3NE007005000000 | VN-DION-M | 196 | 724 | 510 | 60 | 2.8 | 6.8 | - |
| F3NE00700500000R3000 | VN-DION-M | 196 | 700 | 500 | - | 0 | 6.8 | - |
| F3NE007006000000 | VN-DION-M | 223 | 724 | 610 | 60 | 3.2 | 7.8 | - |
| F3NE00700600000R3000 | VN-DION-M | 223 | 700 | 600 | - | 0 | 7.8 | - |
| F3NE007007500000 | VN-DION-M | 272 | 724 | 760 | 60 | 3.9 | 9.2 | - |
| F3NE00700750000R3000 | VN-DION-M | 272 | 700 | 750 | - | 0 | 9.2 | - |
| F3NE007009000000 | VN-DION-M | 319 | 724 | 910 | 60 | 4.6 | 10.6 | - |
| F3NE00700900000R3000 | VN-DION-M | 319 | 700 | 900 | - | - | 10.6 | - |
