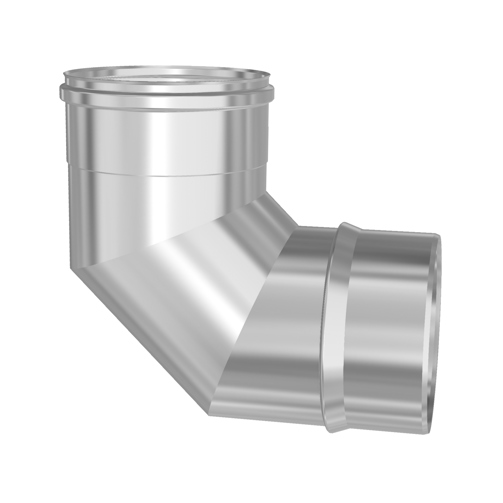

UNITEC Bogen 87°
Für präzise Umlenkungen und rechtwinklige Anschlüsse
- Sichert einen optimalen Kondensatablauf
- Strömungsgünstige Führung
- Einfaches Stecksystem für eine schnelle Montage
- Hochwertiger Edelstahl
- Druckdicht nachrüstbar
Produktbeschreibung
Der UNITEC Bogen 87° ist ein starr gefertigtes Edelstahl-Formteil für einwandige Abgasanlagen. Mit seinem vordefinierten Winkel von 87° sorgt er für die technisch vorgeschriebene, leichte Steigung in horizontalen Verbindungsleitungen zum Schornstein, damit anfallendes Kondensat ungehindert zurück in den Wärmeerzeuger oder die Kondensatschale fließen kann. Gefertigt aus hochwertigem Edelstahl, hält das Bauteil aggressiven Verbrennungsrückständen dauerhaft stand. Dank der präzisen Steckverbindung lässt sich der Bogen schnell und stabil montieren.
Technische Spezifikationen
| ETIM Class | EC010121 - Luftkanalbogen rund |
|---|---|
| Ausführung | unisolierter Kanal |
| Werkstoff des Kanals | rostfreier Stahl |
| Werkstoffgüte Kanal | Edelstahl 316 (1.4401) |
| Nenndurchmesser Kanal [mm] | 80 - 600 |
| Wandstärke Kanal [mm] | 0.5 - 1 |
| Produktionsart | längsnahtgeschweißt |
| Werkstoff der Isolation | Lufthohlraum |
| Oberflächenschutz außen | unbehandelt |
| Oberflächenschutz innen | unbehandelt |
| Perforierte Innenwand | Nein |
| Außenfarbe | Edelstahl |
| Anschluss 1 | Kanalende |
| Anschluss 2 | Kanalende |
| Mit Aufschiebeprofil | Nein |
| Mit Aufschiebeklemme | Nein |
| Mit vormontierter Dichtung | Nein / Ja |
| Bogenausführung | Faltbogen |
| Winkel des Bogens [°] | 87 |
| Einstecklänge [mm] | 58 |
| Einbettbar in Beton | Nein |
| Antibakterielle Behandlung | Nein |
| Antistatische Ausführung | Nein |
Artikel
| Artikelnummer | Artikelbeschreibung | Gewicht [kg] | CO2/Kg-Äquivalent pro kg Material |
|---|---|---|---|
| FC43600087008000 | VN-UNITEC Bogen 87 Grad D=80 | - | - |
| FC43600087011300 | VN-UNITEC Bogen 87 Grad D=113 | - | - |
| FC43600087012000 | VN-UNITEC Bogen 87 Grad D=120 | - | - |
| FC43600087013000 | VN-UNITEC Bogen 87 Grad D=130 | - | - |
| FC43600087015000 | VN-UNITEC Bogen 87 Grad D=150 | - | - |
| FC43600087018000 | VN-UNITEC Bogen 87 Grad D=180 | - | - |
| FC43600087020000 | VN-UNITEC Bogen 87 Grad D=200 | - | - |
| FC43600087025000 | VN-UNITEC Bogen 87 Grad D=250 | - | - |
| FC43600087030000 | VN-UNITEC Bogen 87 Grad D=300 | - | - |
| FC43600087030010 | VN-UNITEC Bogen 87 Grad D=300 | - | - |
