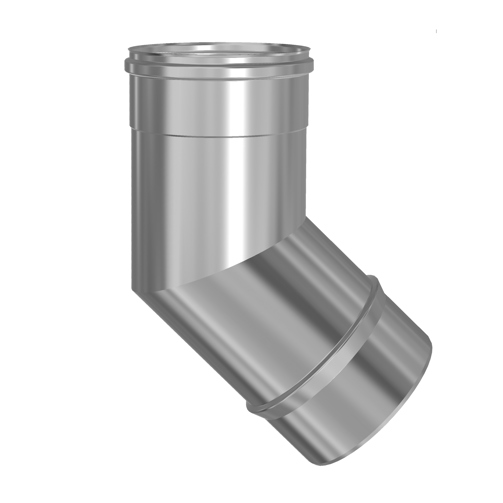

UNITEC Winkel 45°
Für eine exakte 45°-Umlenkung der Abgasleitung
- Garantiert eine exakte und formstabile Richtungsänderung der Rohrsäule
- Strömungsgünstiges Design
- Vielseitig einsetzbar für Verbindungsleitungen oder für Versprünge im Schach
- Druckdicht nachrüstbar
- Hochwertiger Edelstahl zum Schutz vor Korrosion
Produktbeschreibung
Der UNITEC Winkel 45° ist ein präzise gefertigtes, starres Formteil für einwandige Edelstahl-Abgassysteme. Er dient dazu, eine exakte Richtungsänderung von 45° materialschonend und strömungstechnisch optimal zu realisieren. Das Bauteil kommt sowohl im horizontalen Verbindungsstück zum Einsatz als auch im vertikalen Schachtbereich, um Schornsteinversätze sauber auszugleichen. Gefertigt aus hochwertigem, säureresistentem Edelstahl, garantiert der Winkel maximale Korrosionsbeständigkeit gegen Rußbrände und feuchte Kondensate. Die bewährte, passgenaue Steckverbindung sorgt für eine schnelle Montage und ein stabiles Gesamtsystem. Standardmäßig ist er für den feuchteunempfindlichen Unterdruckbetrieb (FU) ausgelegt und kann für moderne Brennwertanlagen im Überdruckbetrieb (DD) unkompliziert mit einer innenliegenden Dichtung nachgerüstet werden.
Technische Spezifikationen
| ETIM Class | EC010121 - Luftkanalbogen rund |
|---|---|
| Ausführung | unisolierter Kanal |
| Werkstoff des Kanals | rostfreier Stahl |
| Werkstoffgüte Kanal | Edelstahl 316 (1.4401) |
| Nenndurchmesser Kanal [mm] | 80 - 600 |
| Wandstärke Kanal [mm] | 0.5 - 1 |
| Produktionsart | längsnahtgeschweißt |
| Werkstoff der Isolation | Lufthohlraum |
| Oberflächenschutz außen | unbehandelt |
| Oberflächenschutz innen | unbehandelt |
| Perforierte Innenwand | Nein |
| Außenfarbe | Edelstahl |
| Anschluss 1 | Kanalende |
| Anschluss 2 | Kanalende |
| Mit Aufschiebeprofil | Nein |
| Mit Aufschiebeklemme | Nein |
| Mit vormontierter Dichtung | Nein / Ja |
| Bogenausführung | Faltbogen |
| Winkel des Bogens [°] | 45 |
| Einstecklänge [mm] | 58 |
| Einbettbar in Beton | Nein |
| Antibakterielle Behandlung | Nein |
| Antistatische Ausführung | Nein |
Artikel
| Artikelnummer | Artikelbeschreibung | Gewicht [kg] | CO2/Kg-Äquivalent pro kg Material |
|---|---|---|---|
| FC43500045008000 | VN-UNITEC Winkel 45 Grad D=80 | - | - |
| FC43500045011300 | VN-UNITEC Winkel 45 Grad D=113 | - | - |
| FC43500045012000 | VN-UNITEC Winkel 45 Grad D=120 | - | - |
| FC43500045013000 | VN-UNITEC Winkel 45 Grad D=130 | - | - |
| FC43500045015000 | VN-UNITEC Winkel 45 Grad D=150 | - | - |
| FC43500045018000 | VN-UNITEC Winkel 45 Grad D=180 | - | - |
| FC43500045020000 | VN-UNITEC Winkel 45 Grad D=200 | - | - |
| FC43500045025000 | VN-UNITEC Winkel 45 Grad D=250 | - | - |
| FC43500045030000 | VN-UNITEC Winkel 45 Grad D=300 | - | - |
| FC43500045030010 | VN-UNITEC Winkel 45 Grad D=300 | - | - |
