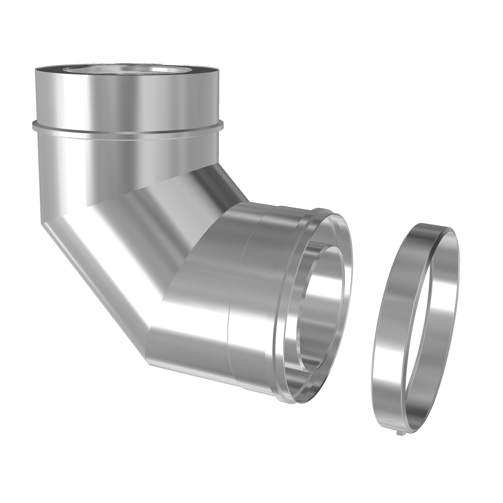

UNITHERM Bogen 87°
Präzise, rechtwinklige Umlenkung der Abgasanlage
- Exakter 87°-Winkel sichert das normgerechte Gefälle für den Kondensatablauf
- Strömungsgünstige Führung
- Hochwertige Wärmedämmung schützt vor harten Kältebrücken
- Schnelle Systemmontage
- Hochwertiger Edelstahl
Produktbeschreibung
Der UNITHERM Bogen 87° ermöglicht die präzise, rechtwinklige Umlenkung der Abgasanlage. Mit seinem vordefinierten Winkel von 87 ° sorgt er für die technisch vorgeschriebene, leichte Steigung in horizontalen Verbindungsleitungen durch die Außenwand, damit anfallendes Kondensat ungehindert zurück in die Kondensatschale fließen kann. Die werkseitig eingebrachte Wärmedämmung umschließt das Innenrohr lückenlos, was ein schlagartiges Abkühlen der Abgase im Bogenbereich verhindert und Kältebrücken zur Hauswand ausschließt. Gefertigt aus hochkorrosionsbeständigem Edelstahl, hält das Bauteil thermischen Belastungen und Witterungseinflüssen dauerhaft stand. Dank der präzisen Passform lässt sich der Bogen schnell und statisch stabil im System montieren.
Technische Spezifikationen
| ETIM Class | EC010121 - Luftkanalbogen rund |
|---|---|
| Ausführung | innen isolierter Kanal - doppelwandiger Kanal |
| Werkstoff des Kanals | rostfreier Stahl |
| Werkstoffgüte Kanal | Edelstahl 304 (1.4301) |
| Nenndurchmesser Kanal [mm] | 80 - 600 |
| Wandstärke Kanal [mm] | 0.5 |
| Produktionsart | längsnahtgeschweißt |
| Werkstoff der Isolation | Lufthohlraum |
| Oberflächenschutz außen | unbehandelt |
| Oberflächenschutz innen | unbehandelt |
| Perforierte Innenwand | Nein |
| Außenfarbe | Edelstahl |
| Anschluss 1 | Kanalende |
| Anschluss 2 | Kanalende |
| Mit Aufschiebeprofil | Nein |
| Mit Aufschiebeklemme | Nein |
| Mit vormontierter Dichtung | Nein / Ja |
| Bogenausführung | Faltbogen |
| Winkel des Bogens [°] | 87 |
| Einstecklänge [mm] | 58 |
| Einbettbar in Beton | Nein |
| Antibakterielle Behandlung | Nein |
| Antistatische Ausführung | Nein |
Artikel
| Artikelnummer | Artikelbeschreibung | Gewicht [kg] | CO2/Kg-Äquivalent pro kg Material |
|---|---|---|---|
| FCC3600087008000 | VN-UNITHERM Bogen 87 Grad D=80 | - | - |
| FCC3600087011300 | VN-UNITHERM Bogen 87 Grad D=113 | - | - |
| FCC3600087013000 | VN-UNITHERM Bogen 87 Grad D=130 | - | - |
| FCC3600087015000 | VN-UNITHERM Bogen 87 Grad D=150 | - | - |
| FCC3600087018000 | VN-UNITHERM Bogen 87 Grad D=180 | - | - |
| FCC3600087020000 | VN-UNITHERM Bogen 87 Grad D=200 | - | - |
| FCC3600087025000 | VN-UNITHERM Bogen 87 Grad D=250 | - | - |
| FCC3600087030000 | VN-UNITHERM Bogen 87 Grad D=300 | - | - |
| FCC3600087030010 | VN-UNITHERM Bogen 87 Grad D=300 | - | - |
| FCC3600087035000 | VN-UNITHERM Bogen 87 Grad D=350 | - | - |
