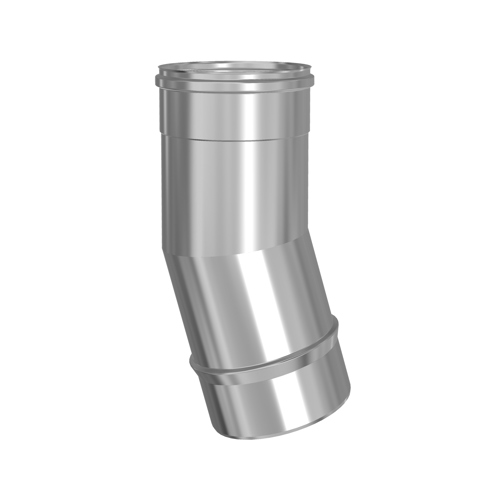

UNITEC Winkel 15°
Für eine exakte 15°-Umlenkung der Abgasleitung
- Garantiert eine exakte und formstabile Richtungsänderung der Rohrsäule
- Strömungsgünstiges Design
- Ideal für leichte Versätze
- Druckdicht nachrüstbar
- Hochwertiger Edelstahl zum Schutz vor Korrosion
Produktbeschreibung
Der UNITEC Winkel 15° ist ein präzise gefertigtes, starres Edelstahl-Formteil für einwandige Edelstahl-Abgassysteme. Er wird gezielt eingesetzt, um kleine Richtungsänderungen von 15° materialschonend und strömungstechnisch optimal zu realisieren. Der Winkel kommt häufig paarweise im vertikalen Schachtbereich zum Einsatz, um geringe Schornsteinversätze (Schrägführungen) sauber und ohne Zugverluste auszugleichen. Gefertigt aus hochwertigem, säureresistentem Edelstahl, garantiert der Winkel maximale Korrosionsbeständigkeit gegen Rußbrände und feuchte Kondensate. Die bewährte, passgenaue Steckverbindung sorgt für eine schnelle Montage und ein stabiles Gesamtsystem. Standardmäßig ist er für den feuchteunempfindlichen Unterdruckbetrieb (FU) ausgelegt und kann für moderne Brennwertanlagen im Überdruckbetrieb (DD) unkompliziert mit einer innenliegenden Dichtung nachgerüstet werden.
Technische Spezifikationen
| ETIM Class | EC010121 - Luftkanalbogen rund |
|---|---|
| Ausführung | unisolierter Kanal |
| Werkstoff des Kanals | rostfreier Stahl |
| Werkstoffgüte Kanal | Edelstahl 316 (1.4401) |
| Nenndurchmesser Kanal [mm] | 80 - 600 |
| Wandstärke Kanal [mm] | 0.5 - 1 |
| Produktionsart | längsnahtgeschweißt |
| Werkstoff der Isolation | Lufthohlraum |
| Oberflächenschutz außen | unbehandelt |
| Oberflächenschutz innen | unbehandelt |
| Perforierte Innenwand | Nein |
| Außenfarbe | Edelstahl |
| Anschluss 1 | Kanalende |
| Anschluss 2 | Kanalende |
| Mit Aufschiebeprofil | Nein |
| Mit Aufschiebeklemme | Nein |
| Mit vormontierter Dichtung | Nein / Ja |
| Bogenausführung | Faltbogen |
| Winkel des Bogens [°] | 15 |
| Einstecklänge [mm] | 58 |
| Einbettbar in Beton | Nein |
| Antibakterielle Behandlung | Nein |
| Antistatische Ausführung | Nein |
Artikel
| Artikelnummer | Artikelbeschreibung | Gewicht [kg] | CO2/Kg-Äquivalent pro kg Material |
|---|---|---|---|
| FC43500015008000 | VN-UNITEC Winkel 15 Grad D=80 | - | - |
| FC43500015011300 | VN-UNITEC Winkel 15 Grad D=113 | - | - |
| FC43500015012000 | VN-UNITEC Winkel 15 Grad D=120 | - | - |
| FC43500015013000 | VN-UNITEC Winkel 15 Grad D=130 | - | - |
| FC43500015015000 | VN-UNITEC Winkel 15 Grad D=150 | - | - |
| FC43500015018000 | VN-UNITEC Winkel 15 Grad D=180 | - | - |
| FC43500015020000 | VN-UNITEC Winkel 15 Grad D=200 | - | - |
| FC43500015025000 | VN-UNITEC Winkel 15 Grad D=250 | - | - |
| FC43500015030000 | VN-UNITEC Winkel 15 Grad D=300 | - | - |
| FC43500015030010 | VN-UNITEC Winkel 15 Grad D=300 | - | - |
