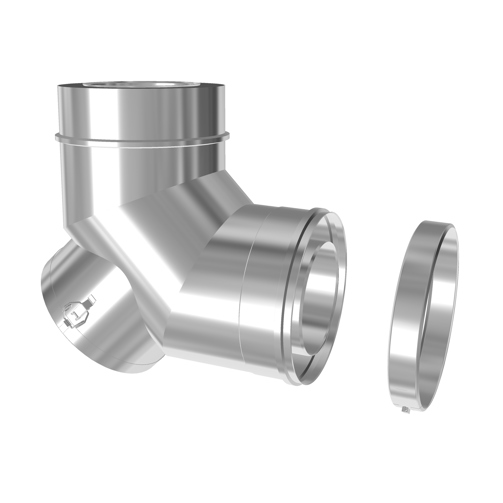

UNITHERM Reinigungsbogen 87°
Rechtwinkliges Umlenkmodul mit integrierter Revisionsöffnung
- Komfortabler Wartungszugang
- Automatisches Gefälle für den normgerechten Kondensatablauf
- Lückenlose Isolierung
- Konstanter Abgaszug
- Witterungsbeständiger Edelstahl
Produktbeschreibung
Der UNITHERM Reinigungsbogen 87° (ohne Innendeckel) wird bevorzugt im horizontalen Verbindungsstück oder direkt im Knickbereich der vertikalen Rohrsäule an der Fassade eingesetzt, um eine präzise 87°-Richtungsänderung strömungstechnisch optimal umzusetzen. Der exakte Winkel von 87° sichert dabei automatisch das erforderliche Gefälle für den Kondensatrücklauf. Die integrierte, großzügig dimensionierte Revisionsöffnung, die mit einem wärmegedämmten und absolut gasdichten Innendeckel verschlossen wird, erlaubt dem Rauchfangkehrer eine mühelose Inspektion und Reinigung der Abgasanlage, ohne dass Bauteile demontiert werden müssen. Gefertigt aus erstklassigem Edelstahl, schützt die durchgehende Spezialisolierung effektiv vor Kältebrücken zur Hauswand und stabilisiert den thermischen Abgaszug.
Hinweis: Der Innendeckel muss separat bestellt werden.
Technische Spezifikationen
| ETIM Class | EC010121 - Luftkanalbogen rund |
|---|---|
| Ausführung | innen isolierter Kanal |
| Werkstoff des Kanals | rostfreier Stahl |
| Werkstoffgüte Kanal | Edelstahl 304 (1.4301) |
| Nenndurchmesser Kanal [mm] | 80 - 600 |
| Wandstärke Kanal [mm] | 0.5 |
| Produktionsart | längsnahtgeschweißt |
| Werkstoff der Isolation | Lufthohlraum |
| Oberflächenschutz außen | unbehandelt |
| Oberflächenschutz innen | unbehandelt |
| Perforierte Innenwand | Nein |
| Außenfarbe | Edelstahl |
| Anschluss 1 | Kanalende |
| Anschluss 2 | Kanalende |
| Mit Aufschiebeprofil | Nein |
| Mit Aufschiebeklemme | Nein |
| Mit vormontierter Dichtung | Nein / Ja |
| Bogenausführung | Faltbogen |
| Winkel des Bogens [°] | 87 |
| Einstecklänge [mm] | 58 |
| Einbettbar in Beton | Nein |
| Antibakterielle Behandlung | Nein |
| Antistatische Ausführung | Nein |
Artikel
| Artikelnummer | Artikelbeschreibung | Gewicht [kg] | CO2/Kg-Äquivalent pro kg Material |
|---|---|---|---|
| FCC3650080011300 | VN-UNITHERM Reinigungsbogen 80 Grad | - | - |
| FCC3650087008000 | VN-UNITHERM Reinigungsbogen 87 Grad | - | - |
| FCC3650087013000 | VN-UNITHERM Reinigungsbogen 87 Grad | - | - |
| FCC3650087015000 | VN-UNITHERM Reinigungsbogen 87 Grad | - | - |
| FCC3650087018000 | VN-UNITHERM Reinigungsbogen 87 Grad | - | - |
| FCC3650087020000 | VN-UNITHERM Reinigungsbogen 87 Grad | - | - |
| FCC3650087025000 | VN-UNITHERM Reinigungsbogen 87 Grad | - | - |
| FCC3650087030000 | VN-UNITHERM Reinigungsbogen 87 Grad | - | - |
| FCC3650087030010 | VN-UNITHERM Reinigungsbogen 87 Grad | - | - |
| FCC3650087035000 | VN-UNITHERM Reinigungsbogen 87 Grad | - | - |
