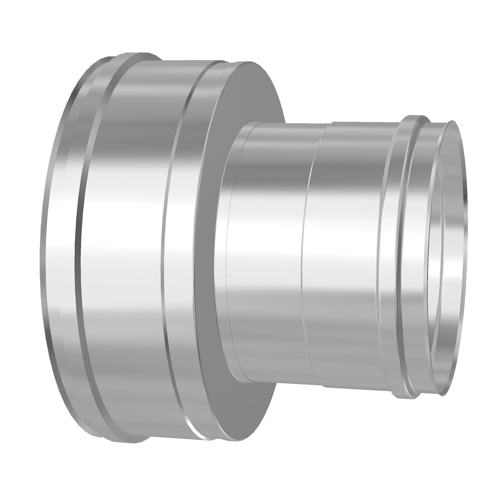

UNITHERM Übergangsstück
Für den sicheren Übergang von einwandigen auf doppelwandige Systeme
- Verbindet einwandige UNITEC- und doppelwandige UNITHERM-Elemente
- Integrierter Dehnungsstutzen
- Hochwertige Isolierung
- Korrosionsbeständig
- Universelle Betriebsweise
Produktbeschreibung
Das UNITHERM Übergangsstück ermöglicht den sicheren Medienwechsel zwischen einwandigen und doppelwandigen Edelstahl-Abgassystemen. Es wird bevorzugt eingesetzt, wenn eine einwandige Verbindungsleitung (UNITEC) den Aufstellraum verlässt und in einen wärmegedämmten Außenwandschornstein (UNITHERM) übergeht. Das Bauteil besitzt integrierte Dehnstutzen, um die temperaturabhängigen Längenänderungen der Rohre materialschonend und spannungsfrei abzufangen. Bei langen horizontalen Leitungsstrecken oder im Außenbereich verringert die wärmebrückenfreie Konstruktion thermische Verluste effektiv. Gefertigt aus hochfestem, säure- und witterungsbeständigem Edelstahl, ist es vollständig für feuchteunempfindliche Betriebsweisen (mit optionaler FKM-Dichtung) im Unter- und Überdruck zertifiziert.
Technische Spezifikationen
| ETIM Class | EC011444 - Luftkanal rund |
|---|---|
| Ausführung | unisolierter Kanal |
| Werkstoff des Kanals | Aluminium |
| Werkstoffgüte Kanal | AlMg3 (3.3503) |
| Produktionsart | spiralgefalzt |
| Werkstoff der Isolation | Lufthohlraum |
| Oberflächenschutz außen | unbehandelt |
| Oberflächenschutz innen | unbehandelt |
| Nenndurchmesser Kanal [mm] | 113 - 500 |
| Anschluss 1 | Kanalende |
| Anschluss 2 | Kanalende |
| Biegeverhalten | starr |
Artikel
| Artikelnummer | Artikelbeschreibung | Länge [mm] | Gewicht [kg] | CO2/Kg-Äquivalent pro kg Material |
|---|---|---|---|---|
| FCC0850000008000 | VN-UNITHERM Übergang THERM-TEC D=80 | - | - | - |
| FCC0850000011300 | VN-UNITHERM Übergang THERM-TEC D=113 | - | - | - |
| FCC0850000013000 | VN-UNITHERM Übergang THERM-TEC D=130 | - | - | - |
| FCC0850000015000 | VN-UNITHERM Übergang THERM-TEC D=150 | - | - | - |
| FCC0850000018000 | VN-UNITHERM Übergang THERM-TEC D=180 | - | - | - |
| FCC0850000020000 | VN-UNITHERM Übergang THERM-TEC D=200 | - | - | - |
| FCC0850000025000 | VN-UNITHERM Übergang THERM-TEC D=250 | - | - | - |
| FCC0850000030000 | VN-UNITHERM Übergang THERM-TEC D=300 | - | - | - |
| FCC0850000030010 | VN-UNITHERM Übergang THERM-TEC D=300 | - | - | - |
| FCC0850000035000 | VN-UNITHERM Übergang THERM-TEC D=350 | - | - | - |
