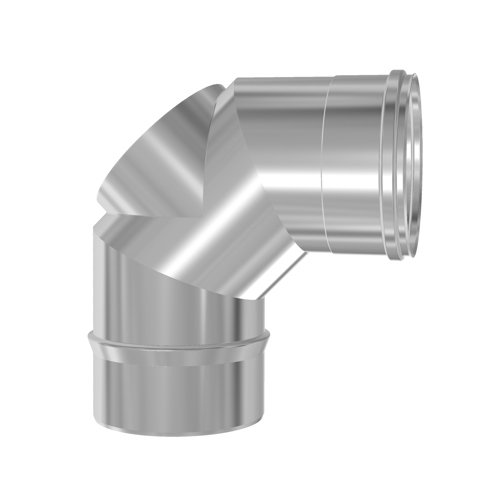

UNITEC Prüfbogen
87°-Winkel mit integrierter Prüföffnung
- Kombinierte Funktionalität
- Absolute Überdruckdichtheit
- Optimale Strömungsgeometrie
- Platzsparende Installation
- Korrosionsfrei durch den Einsatz von hochwertigem Edelstahl (1.4404)
Produktbeschreibung
Der UNITEC Prüfbogen kombiniert einen strömungsoptimierten 87°-Bogen zur Richtungsänderung der Abgasleitung – beispielsweise beim Übergang von der horizontalen Verbindungsleitung in den vertikalen Schornsteinschacht – mit einer vollwertigen Revisionsöffnung. Gefertigt aus hochwertigem, säureresistentem Edelstahl, widersteht das Bauteil den aggressiven Kondensaten moderner Brennwerttechnik im Dauerbetrieb und hält das System sowohl im Unterdruck als auch im modernen Überdruckbetrieb (bis 200 Pa) absolut gas- und feuchtigkeitsdicht.
Technische Spezifikationen
| ETIM Class | EC010121 - Luftkanalbogen rund |
|---|---|
| Ausführung | unisolierter Kanal |
| Werkstoff des Kanals | rostfreier Stahl |
| Werkstoffgüte Kanal | Edelstahl 316 (1.4401) |
| Nenndurchmesser Kanal [mm] | 80 - 600 |
| Wandstärke Kanal [mm] | 0.5 - 1 |
| Produktionsart | längsnahtgeschweißt |
| Werkstoff der Isolation | Lufthohlraum |
| Oberflächenschutz außen | unbehandelt |
| Oberflächenschutz innen | unbehandelt |
| Perforierte Innenwand | Nein |
| Außenfarbe | Edelstahl |
| Anschluss 1 | Kanalende |
| Anschluss 2 | Kanalende |
| Mit Aufschiebeprofil | Nein |
| Mit Aufschiebeklemme | Nein |
| Mit vormontierter Dichtung | Nein / Ja |
| Bogenausführung | Faltbogen |
| Winkel des Bogens [°] | 87 |
| Einstecklänge [mm] | 58 |
| Einbettbar in Beton | Nein |
| Antibakterielle Behandlung | Nein |
| Antistatische Ausführung | Nein |
Artikel
| Artikelnummer | Artikelbeschreibung | Gewicht [kg] | CO2/Kg-Äquivalent pro kg Material |
|---|---|---|---|
| FC43650087008000 | VN-UNITEC Reinigungsb. 87 Grad D=80 | - | - |
| FC43650087011300 | VN-UNITEC Reinigungsb. 87 Grad D=113 | - | - |
| FC43650087012000 | VN-UNITEC Reinigungsb. 87 Grad D=120 | - | - |
| FC43650087013000 | VN-UNITEC Reinigungsb. 87 Grad D=130 | - | - |
| FC43650087015000 | VN-UNITEC Reinigungsb. 87 Grad D=150 | - | - |
| FC43650087018000 | VN-UNITEC Reinigungsb. 87 Grad D=180 | - | - |
| FC43650087020000 | VN-UNITEC Reinigungsb. 87 Grad D=200 | - | - |
| FC43650087025000 | VN-UNITEC Reinigungsb. 87 Grad D=250 | - | - |
| FC43650087030000 | VN-UNITEC Reinigungsb. 87 Grad D=300 | - | - |
| FC43650087030010 | VN-UNITEC Reinigungsb. 87 Grad D=300 | - | - |
